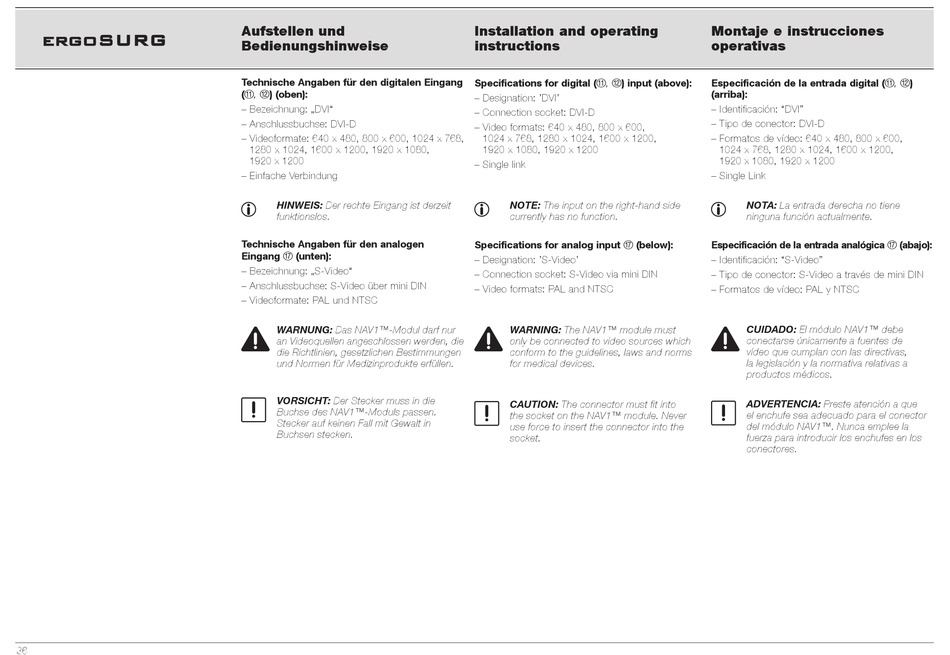

Storz NAV1 optical Gebrauchsanweisung Seite 45

ergoSURG
36
Aufstellen und
Bedienungshinweise
Technische Angaben für den digitalen Eingang
(q, w) (oben):
– Bezeichnung: „DVI"
– Anschlussbuchse: DVI­D
– Videoformate: 640 x 480, 800 x 600, 1024 x 768,
1280 x 1024, 1600 x 1200, 1920 x 1080,
1920 x 1200
– Einfache Verbindung
1 hinWeis: Der rechte Eingang ist derzeit
funktionslos.
Technische Angaben für den analogen
Eingang u (unten):
– Bezeichnung: „S­Video"
– Anschlussbuchse: S­Video über mini DIN
– Videoformate: PAL und NTSC
3
Warnung: Das NAV1™­Modul darf nur
an Videoquellen angeschlossen werden, die
die Richtlinien, gesetzlichen Bestimmungen
und Normen für Medizinprodukte erfüllen.
2
VorsiCht: Der Stecker muss in die
Buchse des NAV1™­Moduls passen.
Stecker auf keinen Fall mit Gewalt in
Buchsen stecken.
Installation and operating
instructions
Specifications for digital (q, w) input (above):
– Designation: 'DVI'
– Connection socket: DVI­D
– Video formats: 640 x 480, 800 x 600,
1024 x 768, 1280 x 1024, 1600 x 1200,
1920 x 1080, 1920 x 1200
– Single link
1 note: The input on the right­hand side
currently has no function.
Specifications for analog input u (below):
– Designation: 'S­Video'
– Connection socket: S­Video via mini DIN
– Video formats: PAL and NTSC
3
Warning: The NAV1™ module must
only be connected to video sources which
conform to the guidelines, laws and norms
for medical devices.
2
Caution: The connector must fit into
the socket on the NAV1™ module. Never
use force to insert the connector into the
socket.
Montaje e instrucciones
operativas
Especificación de la entrada digital (q, w)
(arriba):
– Identificación: "DVI"
– Tipo de conector: DVI­D
– Formatos de vídeo: 640 x 480, 800 x 600,
1024 x 768, 1280 x 1024, 1600 x 1200,
1920 x 1080, 1920 x 1200
– Single Link
1 nota: La entrada derecha no tiene
ninguna función actualmente.
Especificación de la entrada analógica u (abajo):
– Identificación: "S­Video"
– Tipo de conector: S­Video a través de mini DIN
– Formatos de vídeo: PAL y NTSC
3
Cuidado: El módulo NAV1™ debe
conectarse únicamente a fuentes de
vídeo que cumplan con las directivas,
la legislación y la normativa relativas a
productos médicos.
2
adVertenCia: Preste atención a que
el enchufe sea adecuado para el conector
del módulo NAV1™. Nunca emplee la
fuerza para introducir los enchufes en los
conectores.
