Installation und Montage

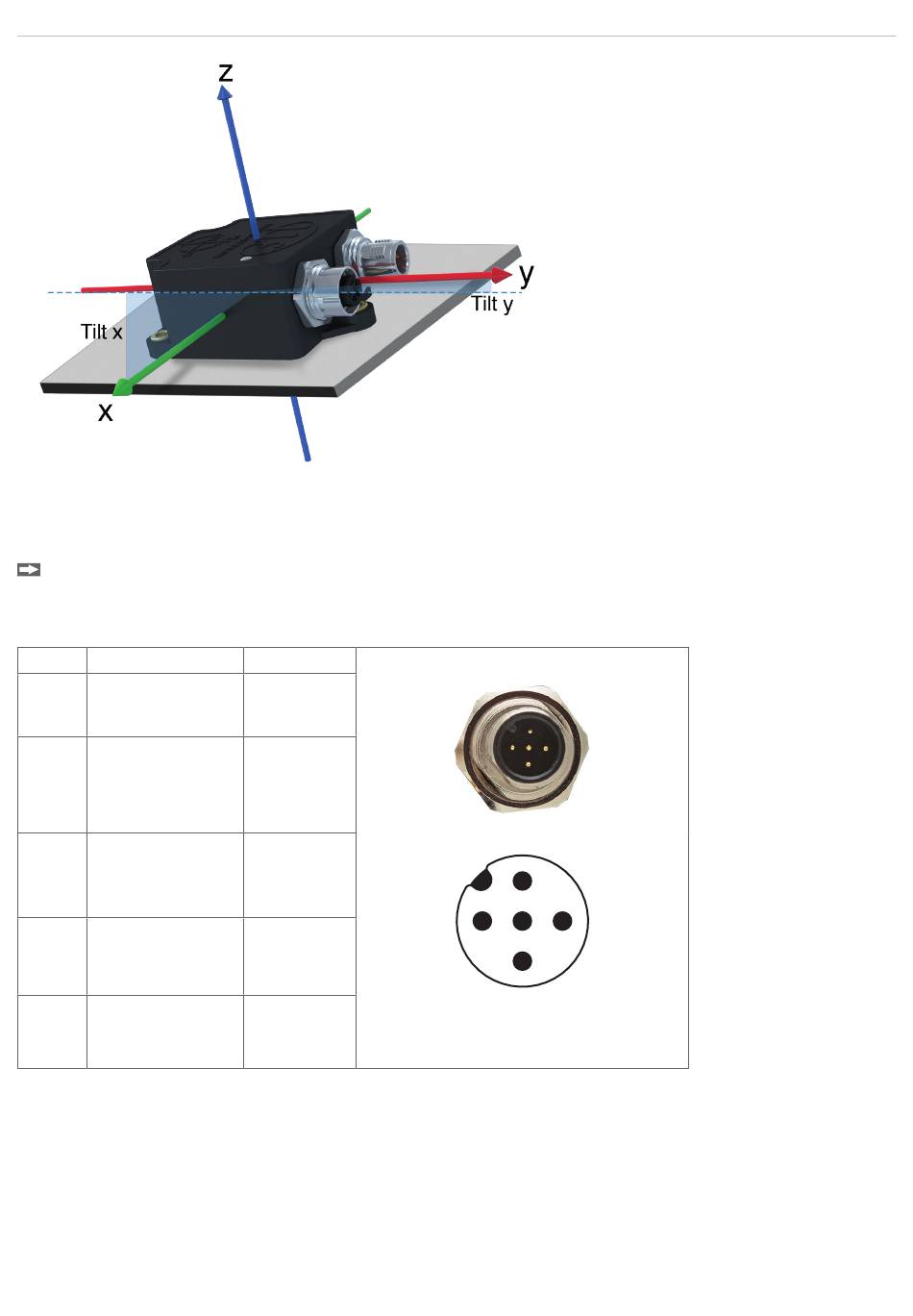

Abb. 7 Vertikale Montage und Auswahl der Z-Achse parallel zur Gravitation (Messung der Verkippung der X-Y-Ebene)
Die Winkelwerte können in der Einbaulage auf 0° gesetzt werden (Nullsetzen). Während des Nullsetzens ist darauf zu
achten, dass der Sensor horizontal ausgerichtet ist.
Setzen Sie den Parameter TeachIn (ID
Mit dem Wert 2 wird das Nullsetzen rückgängig gemacht.
4.5
Anschlussbelegung
Pin
Belegung
1
Schirm
Versorgungsspan-
2
nung (9 ... 32 VDC)
3
GND / 0 V / V-
4
CAN_H Busleitung
5
CAN_L Busleitung
Abb. 8 Pinbelegung des 5-poligen M12-Steckers CAN-Bus
inertialSENSOR INC5502D
50081), siehe
Signal
CAN_SHLD
V+
V-
CAN_H
CAN_L
4.8, zum Nullsetzen auf 1.
1
4
5
2
3
5-pol. Gehäusestecker
Ansicht Stiftseite
A-codiert
Seite 17
