Installation und Montage
4.4.2

Positionswinkel Tilt und Nullsetzen

Im Gegensatz zu den Eulerwinkeln zeigen die Positionswinkel die Neigung im Schwerefeld der Erde an, d. h. die Verkip-
pung zweier Achsen bezogen auf die globale horizontale Ebene senkrecht zur Gravitation. Mit dem Parameter IncChoos-
eTilt (ID 50549), siehe 4.8, kann die Ausrichtung an die Montagesituation angepasst werden.
Bei vertikaler Montage des Sensors und Auswahl der X-Achse parallel zur Gravitation, wird die Verkippung der Y-Z-Ebene
bezogen auf die globale horizontale Ebene gemessen, siehe Abb. 5. Wird die Y-Achse hingegen ausgewählt, wird die
Verkippung der X-Z-Ebene auf die globale horizontale Ebene gemessen, siehe Abb. 6. Bei horizontaler Montage des
Sensors und Auswahl der Z-Achse parallel zur Gravitation wird die Verkippung der der X-Y-Ebene angezeigt, siehe Abb.
7.

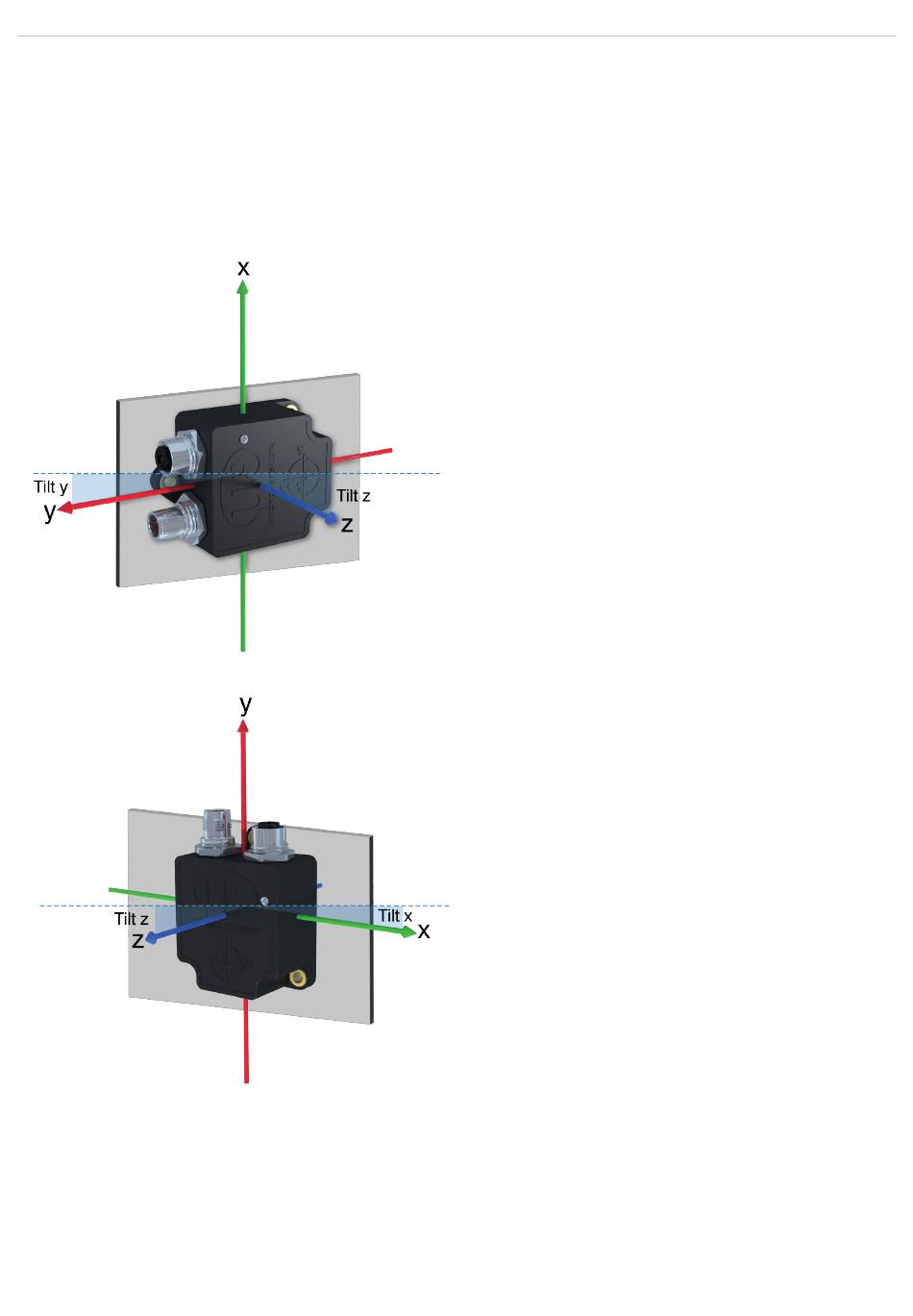

Abb. 5 Vertikale Montage und Auswahl der X-Achse parallel zur Gravitation (Messung der Verkippung der Y-Z Ebene)
Abb. 6 Vertikale Montage und Auswahl der Y-Achse parallel zur Gravitation (Messung der Verkippung der X-Z-Ebene)
