Installation und Montage

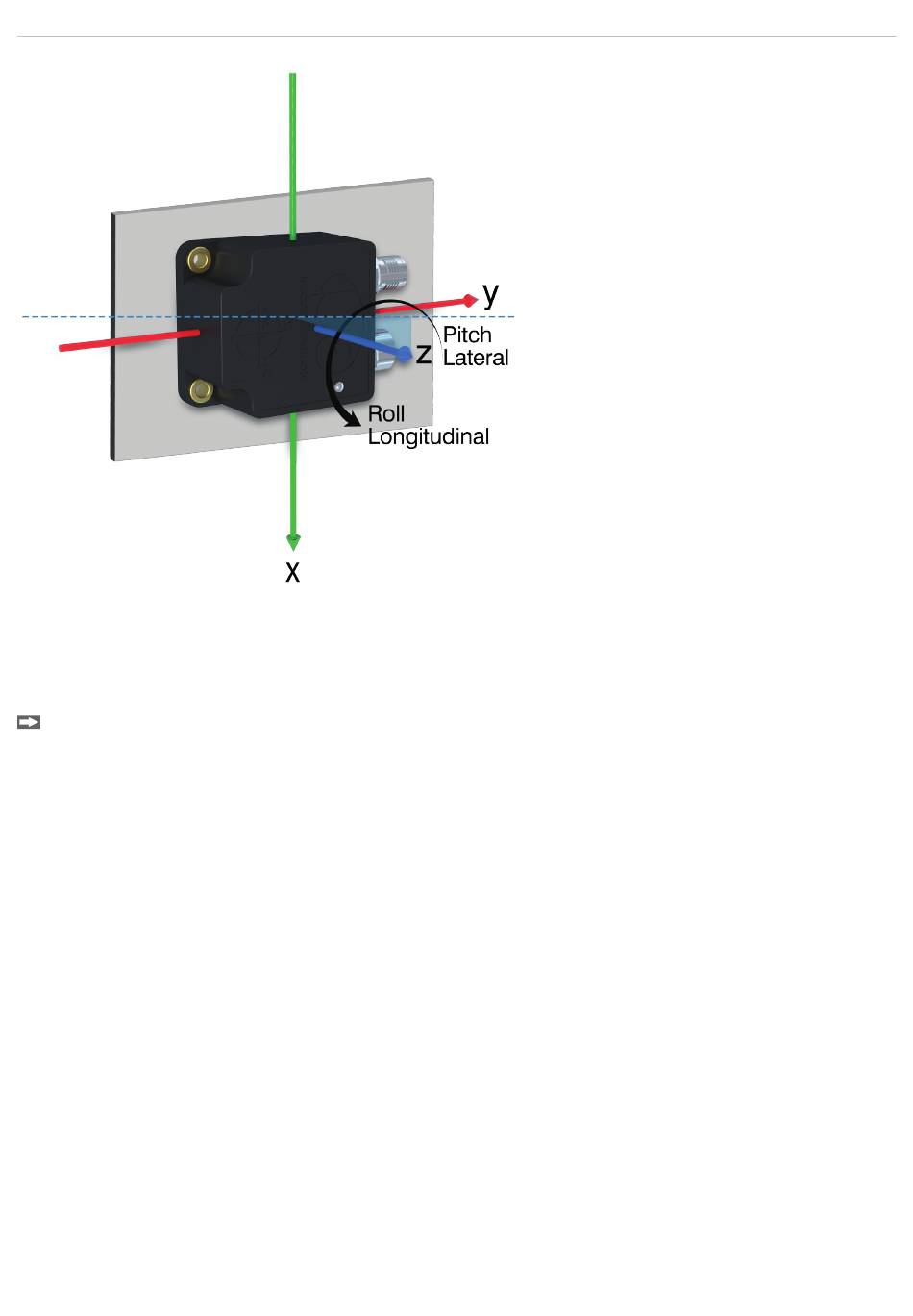

Abb. 4 Sensorausrichtung: Vertikale Montage z und Auswahl der Z-Achse als Rotationsachse
Die Winkelwerte können in der Einbaulage bei dem gewählten Messbereich ±180° / ±85° auf 0°, bzw. bei dem gewähl-
ten Messbereich 0°...360°/95° ... 265° auf 180° gesetzt werden (Nullsetzen). Somit sind die Winkelwerte in der Einbau-
lage in der Mitte des Messbereichs. Während des Nullsetzens darf die Rotationsachse bis zu einem Winkel von +-5°
verkippt sein. D. h. der Eulerwinkel-Lateral darf während des Nullsetzen einen Winkel von bis zu +- 5° anzeigen.
4.8, zum Nullsetzen auf 1.
Setzen Sie den Parameter TeachIn (ID 50081), siehe
Mit dem Wert 2 wird das Nullsetzen rückgängig gemacht, siehe 5.5.6. (CANopen), siehe 6.6.2 (J1939).
