5.2
Elektrische Installation
5.2.1
Anschlussbelegung
Pin
Adernfarbe 5-pol M12
Analogkabel
1
Braun
2
Weiß
3
Blau
4
Schwarz
5
Grau

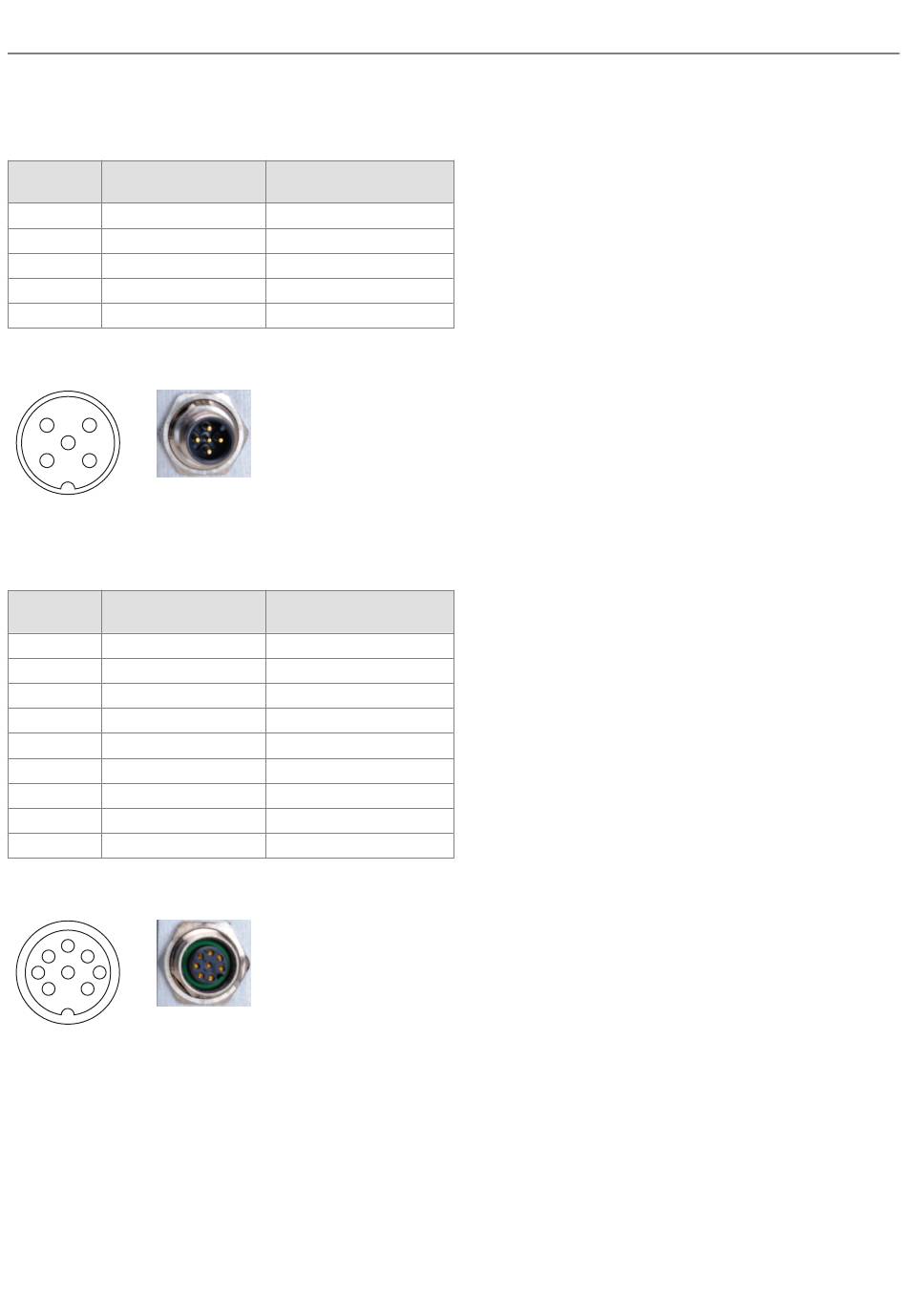

Tab. 5.1: Anschlussbelegung Analoganschluss 5-pol. M12 Stecker
3
4
5
2
1
Tab. 5.2: Analoganschluss, Ansicht: 5-pol M12 Stecker am Controller
Micro-Epsilon empfiehlt die Verwendung des 5-pol. M12 Analogkabels aus dem optionalen Zubehör.
Pin
Adernfarbe 8-pol M12
Digitalkabel
1
Weiß
2
Braun
3
Grün
4
Gelb
5
Grau
6
Pink
7
Blau
8
Rot
Gehäuse
Schirm
Tab. 5.3: Anschlussbelegung Digitalanschluss 8-pol. M12 Buchse
5
6
4
7
3
8
1
2
Tab. 5.4: Digitalanschluss, Ansicht: 8-pol M12 Buchse am Controller
Micro-Epsilon empfiehlt die Verwendung des 8-pol. M12 Digitalkabels aus dem optionalen Zubehör.
5.2.2
Spannungsversorgung
Verwenden Sie ein Netzteil mit einer Ausgangsspannung von 5 ... 36 VDC, welches einen Strom von mindestens 200 mA
liefert. Die Restwelligkeit sollte maximal 200 mV (Spitze/Spitze) betragen.
thermoMETER UC
Signal
VCC
I_OUT
GND
U_OUT
Laser (3,3 V)
Signal
Relais 1
VCC/USB (5 V)
RX
TX
D+ (RS485)
D- (RS485)
GND
Relais 2
Installation und Montage
Seite 12
