Montage
5.4
Elektrische Anschlüsse
5.4.1
Anschluss und Anschlussbelegung

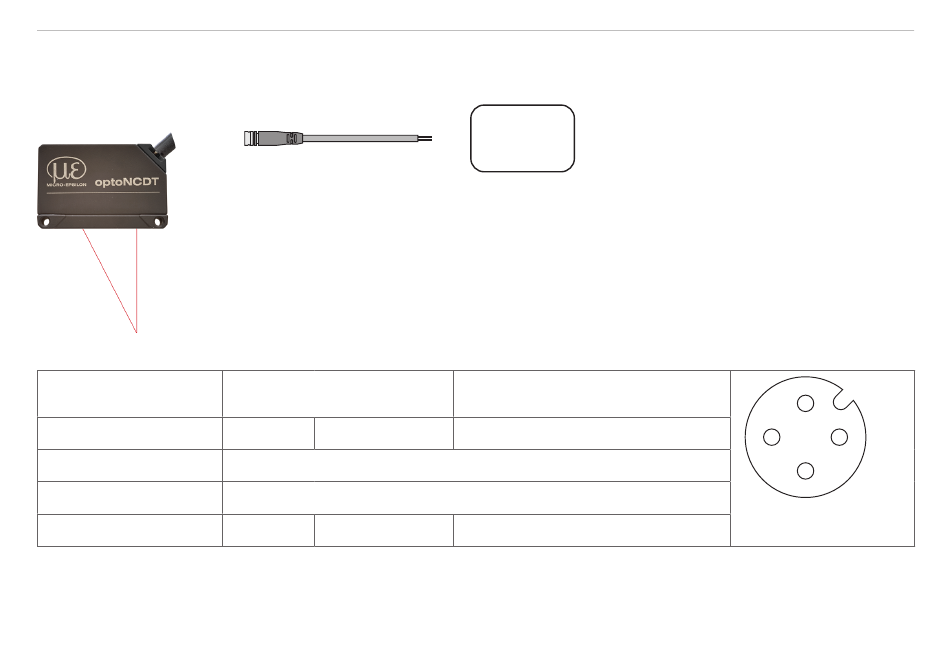

Abb. 10 Prinzipieller Anschluss an eine SPS
Pin 4-pol. M12 Sensor-
stecker, A-codiert
1
2
4
3
Die Laserlichtquelle im Sensor wird mit Anliegen der Versorgungsspannung aktiviert. Sie können die Laserlichtquelle via Software
abschalten.
optoNCDT 1220-IO
IO-Link-Kabel
Erläuterung
V
Betriebsspannung
+
n.c.
C/Q IO-Link
GND
Bezugsmasse
SPS
IO-Link Master
Bemerkung, Beschaltung
11 ... 30 VDC, typ. 24 VDC, P < 2 W
Versorgungs- und Signalmasse
2
1
3
4
Ansicht:
Pinseite Sensorstecker
