Installation und Montage
4.7.2

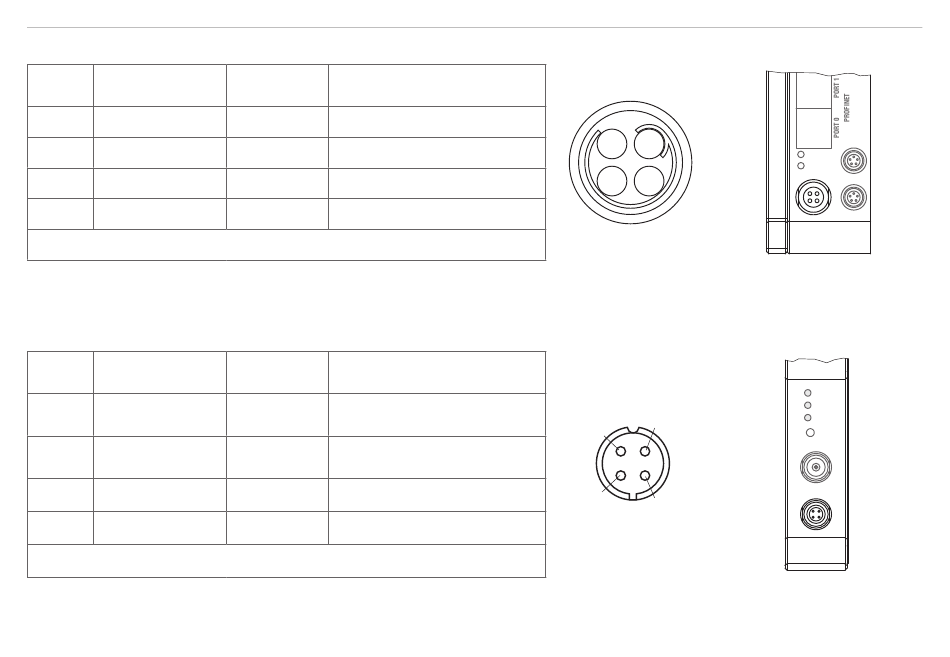

Anschlussbelegung Versorgung, Trigger
PIN
Farbe
PC6200-3/4
1
braun
2
weiß
3
gelb
4
grün
Schirm
PC6000-3/4 ist ein 3 m langes, fertig konfektioniertes Versorgungs- und
Triggerkabel.
4.7.3
Anschlussbelegung Analogausgang
Farbe
Pin
SCACx/4
1
braun
2
gelb
3
grau
4
weiß
Schirm
Analogmassen sind intern verbunden. SCACx/4 ist ein 3 m langes, 4-adri-
ges Ausgangskabel. Es wird als optionales Zubehör geliefert.
capaNCDT 6240
Signal
Description
+24VIN
+24 VDC Versorgung
Null VIN
GND Versorgung
TRI_IN+
Trigger IN+, TTL-Pegel
TRI_IN-
Trigger IN-
Signal
Description
U
,
U-aus
OUT
(Last min. 10 kOhm)
I
,
I-aus
OUT
(Bürde max. 500 Ohm)
AGND
Analogmasse
AGND
Analogmasse
4
1
3
2
Ansicht: Lötseite, 4-pol.
Stromversorgungseingang
ODU Kabelbuchse
AGND
U
AUS
I
AUS
AGND
Ansicht: Lötseite, 4-pol.
Signalausgang am Controller,
Kabelstecker
SYNC
IN
BF
SF
POWER/TRIG.
OUT
DT624x
am Controller, 4-poliger
Kabelstecker
Range
LP Filter
Zero
Zero
SENSOR/CP
SIGNAL OUT
DL6220
4-pol. Kabelstecker
