Anhang | Optionales Zubehör

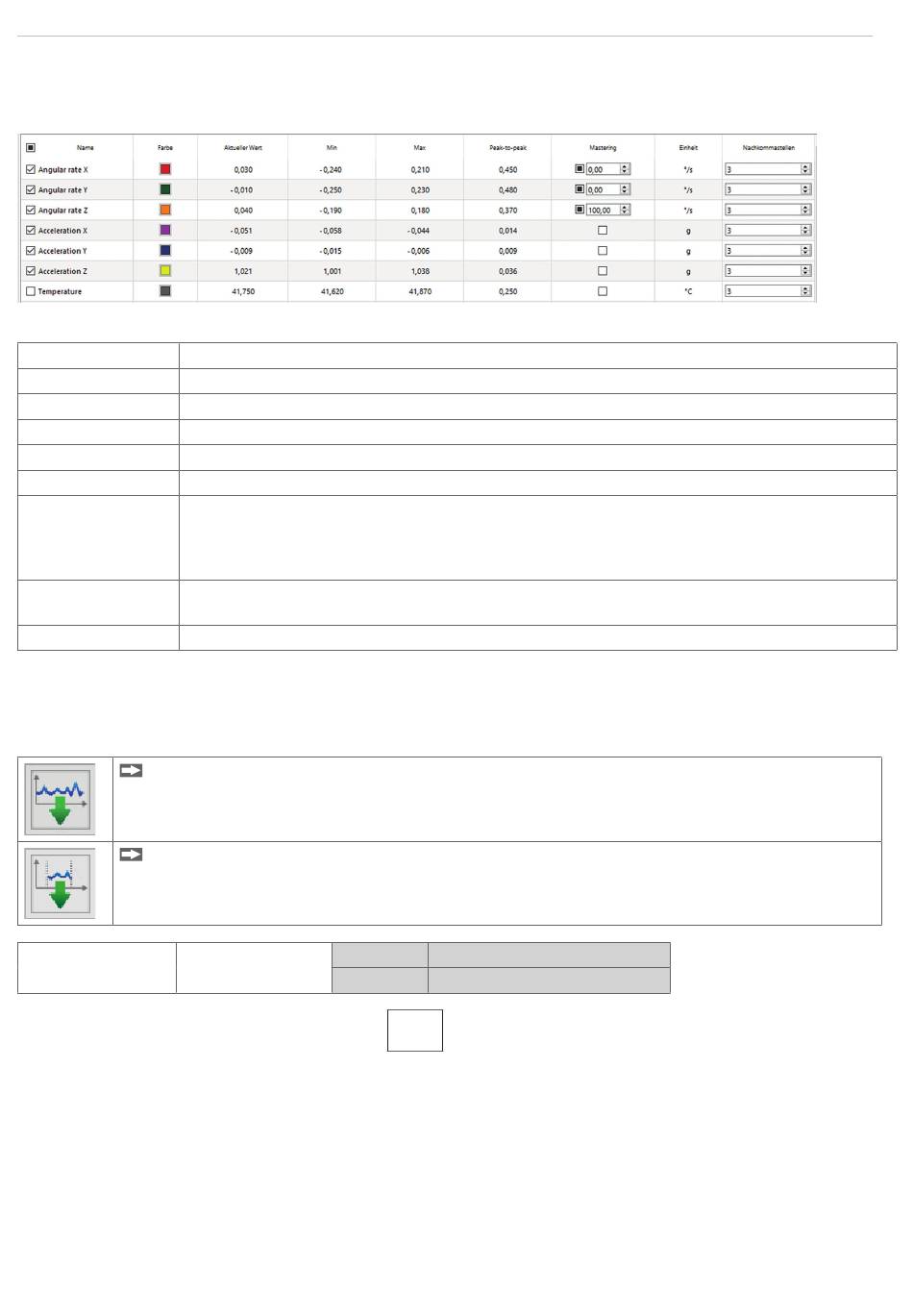

A 3.1.3 Tabelle Datenaufnahme
Hier können Sie die Messdaten auswählen, die im Zeitdiagramm dargestellt werden sollen, sowie die Anzahl deren
Nachkommastellen.
Abb. 51 Ausschnitt Tabelle
Name
Hier können Signalverläufe der Kanäle ein- und ausgeblendet werden.
Farbe
Hier können Farbeinstellungen der einzelnen Verläufe geändert werden.
Aktueller Wert
Anzeige des aktuellen Messwertes.
Min
Minimum des ermittelten Messwertes.
Max
Maximum des ermittelten Messwertes.
Peak-to-peak
Differenz zwischen Max und Min.
Durch Aktivieren der Mastering
Mastering
tragen werden. Die Masterwerte werden durch Jetzt mastern im Menü Datenaufnahme >
Signalverarbeitung im Reiter Master gesetzt. Wählen Sie einen sinnvollen Wert im Bereich
-1000 bis +1000 aus.
Einheit
Auswahl des Ausgangs, der angezeigt werden soll. Die Ausgänge werden im Menü Einstellun-
gen unter Ausgabe / Ausgabebereich und Justierung vorher eingestellt.
Nachkommastellen 0 - 12
A 3.1.4 Messdaten aufzeichnen und speichern
In der Datenaufnahme werden ausschließlich die Messdaten zur Anzeige gebracht aber nicht automatisch auf dem PC
gespeichert. Sie können aber in der CSV Ausgabe die Datenübertragung in eine *.CSV Datei starten, oder nur den aktu-
ellen sichtbaren Bereich aus dem Zeitdiagramm abspeichern.
Drücken Sie diese Schaltfläche, um die Messdatenaufzeichnung zu starten.
Drücken Sie diese Schaltfläche, um die aktuelle Messwertauswahl zu speichern.
Datenaufnahme
CSV Ausgabe
Grau hinterlegte Felder
erfordern eine Auswahl.
inertialSENSOR INC5502D
Checkbox, siehe Abb. 51,
Format
Punkt / Komma
Separator
Komma / Semicolon / Tabulator
Dunkel umrandete Felder
Wert
erfordern die Angabe eines Wertes
kann der Masterwert manuell einge-
