15 14
13
12
11
10
Wird die Betriebsart „Steuerung über Remote-Kontakte" genutzt, müssen die
Reglerfreigabe an STOA (Klemme X11.3) und STOB (Klemme X13.3) eingeschal-
tet sein und das Bit 0 des Steuerwortes gesetzt werden, um den Antrieb starten
zu können.
Die Frequenzumrichter unterstützen eine externe 24 V-Spannungsversorgung
für die Steuerelektronik des Frequenzumrichters. Auch bei ausgeschalteter Netz-
spannung ist die Kommunikation zwischen der Steuerung (SPS) und dem Fre-
quenzumrichter möglich.
Das Bit 4 „Spannung – Freigegeben" des Zustandswortes zeigt den aktuellen
Status der Netzversorgung.
Bit 4 „Spannung – Freigegeben" = 0 signalisiert „Keine Netzspannung" und das
Starten des Antriebs ist nicht möglich.
Bit 4 „Spannung – Freigegeben" = 1 signalisiert „Netzspannung eingeschaltet"
und der Antrieb ist startbereit.
68

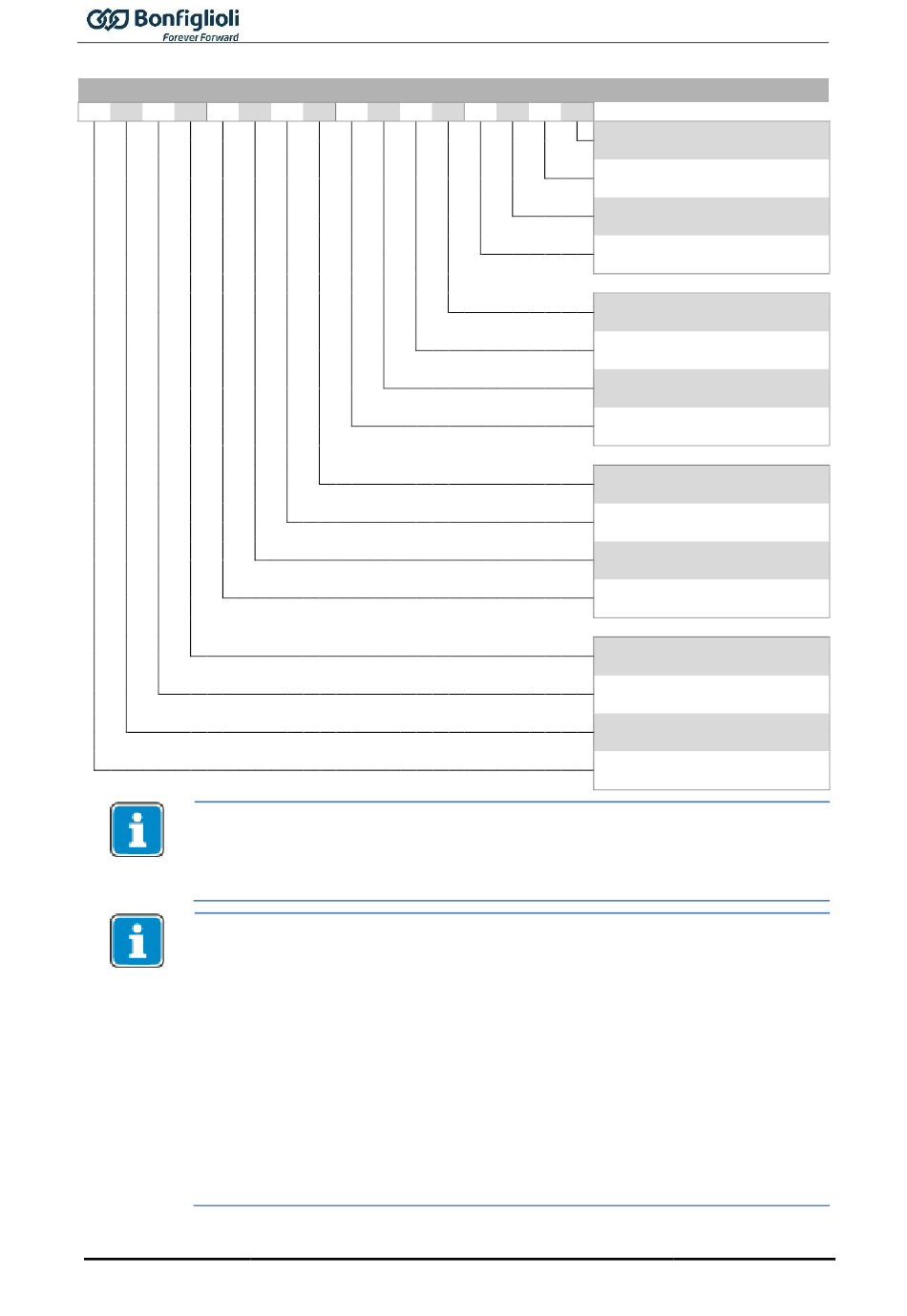

Zustandswort
9
8
7
6
5
4
AgilE_EtherCAT
3
2
1
0
0
Einschaltbereit
1
Eingeschaltet
2
Betrieb freigegeben
3
Störung
4
Spannung freigegeben
5
Schnellhalt (Nullaktiv)
6
Einschalten gesperrt
7
Warnung
8
-
9
Remote
10
Ziel erreicht
11
Interner Grenzwert aktiv
12
-
13
-
14
-
15
Warnung 2
Bit
10/13
