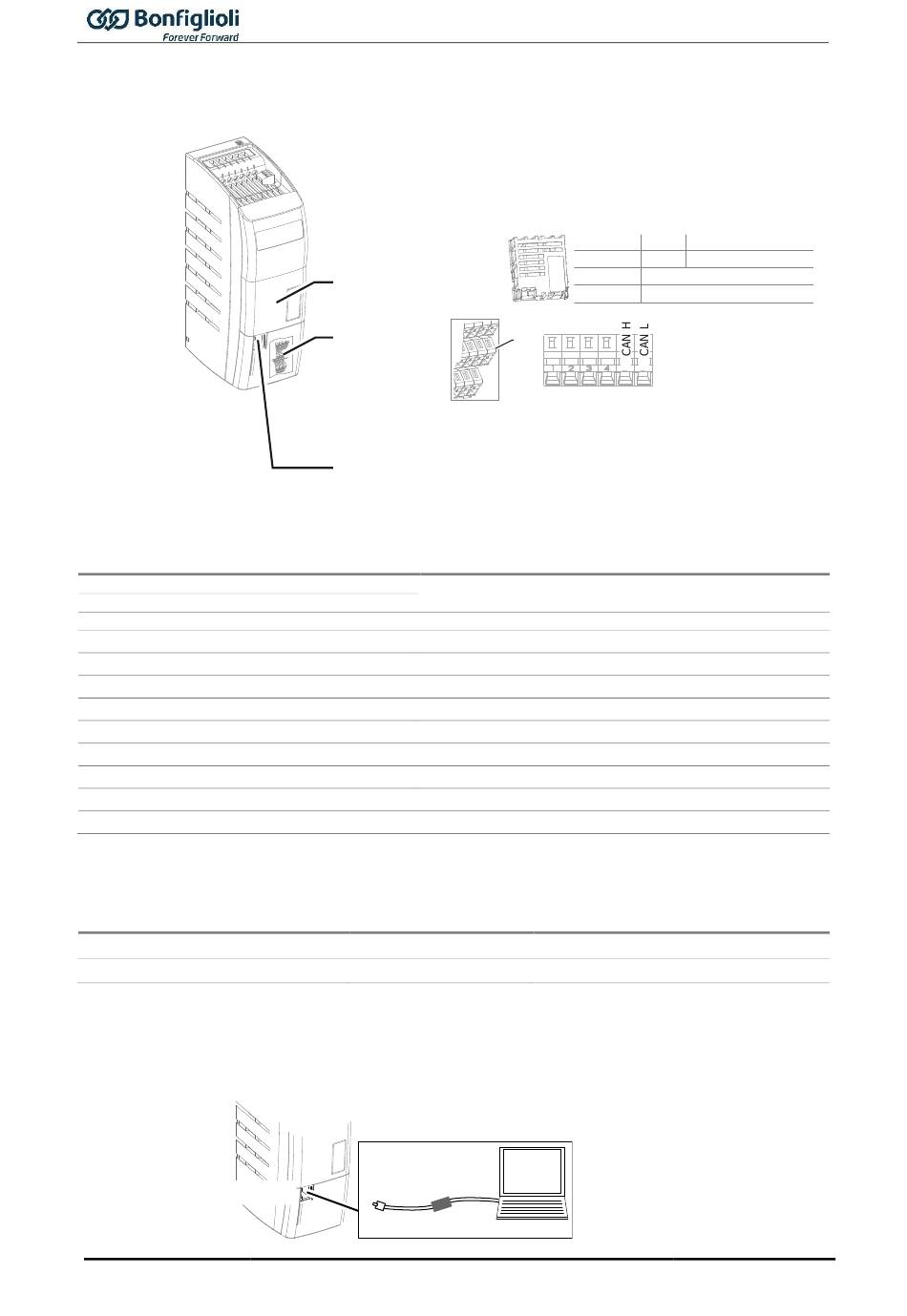

5 Möglichkeiten der Kommunikation
Schnittstelle
Steuerklemmen CAN-Anschluss
CM-CAN
Kommunikationsschnittstelle X21
CM-232
CM-485
CM-PDPV1
CM-DEV
CM-VABus/TCP
CM-EtherCAT
CM-EtherNet I/P
CM-Modbus/TCP
CM-ProfiNet
Kombinationen von Systembus- und CANopen
Optionales Kommunikationsmo-
dul (CM)
®
CANopen
Systembus
5.1
Bediensoftware VPlus
Über einen optionalen USB-Adapter kann die USB-Schnittstelle eines PC mit der Kommunika-
tionsschnittstelle X21 verbunden werden. Dies ermöglicht die Parametrierung und Überwa-
chung mit Hilfe der PC-Software VPlus.
X21 (RJ45)
22
Steckplatz für optionales
Kommunikationsmodul
Steuerklemmen
Kommunikationsschnittstelle X21
mit RJ45-Anschluss:
- VABus oder Modbus
- Anschluss USB eines PC mit optionalem Adapter.
PC mit Software Vplus für Parametrierung und Überwachung.
Siehe
Anleitung zu Systembus oder CANopen
Anleitung zu VABus oder Modbus.
Anleitung zu VABus oder Modbus.
Anleitung zu VABus oder Modbus.
Anleitung zu Profibus DP-V1.
Anleitung zu DeviceNet
Anleitung zu VABus/TCP
Anleitung zu EtherCAT
Anleitung zu EtherNet I/P
Anleitung zu Modbus TCP
Anleitung zu ProfiNet
-Kommunikation an den zwei Schnittstellen:
®
und gleichzeitig
und gleichzeitig
VPlus
RJ45
USB
Adapter
AgilE_EtherCAT
CM-232
RS232 VABus oder Modbus
CM-485
RS485
CM-PDPV1
Profibus DP-V1
CM-CAN
Systembus oder CANopen
X12
5 6
Systembus oder
Protokoll CANopen
®
®
Frequenzumrichter
Klemmen X12.5 und X12.6
Systembus
®
CANopen
VABus oder Modbus
.
10/13
