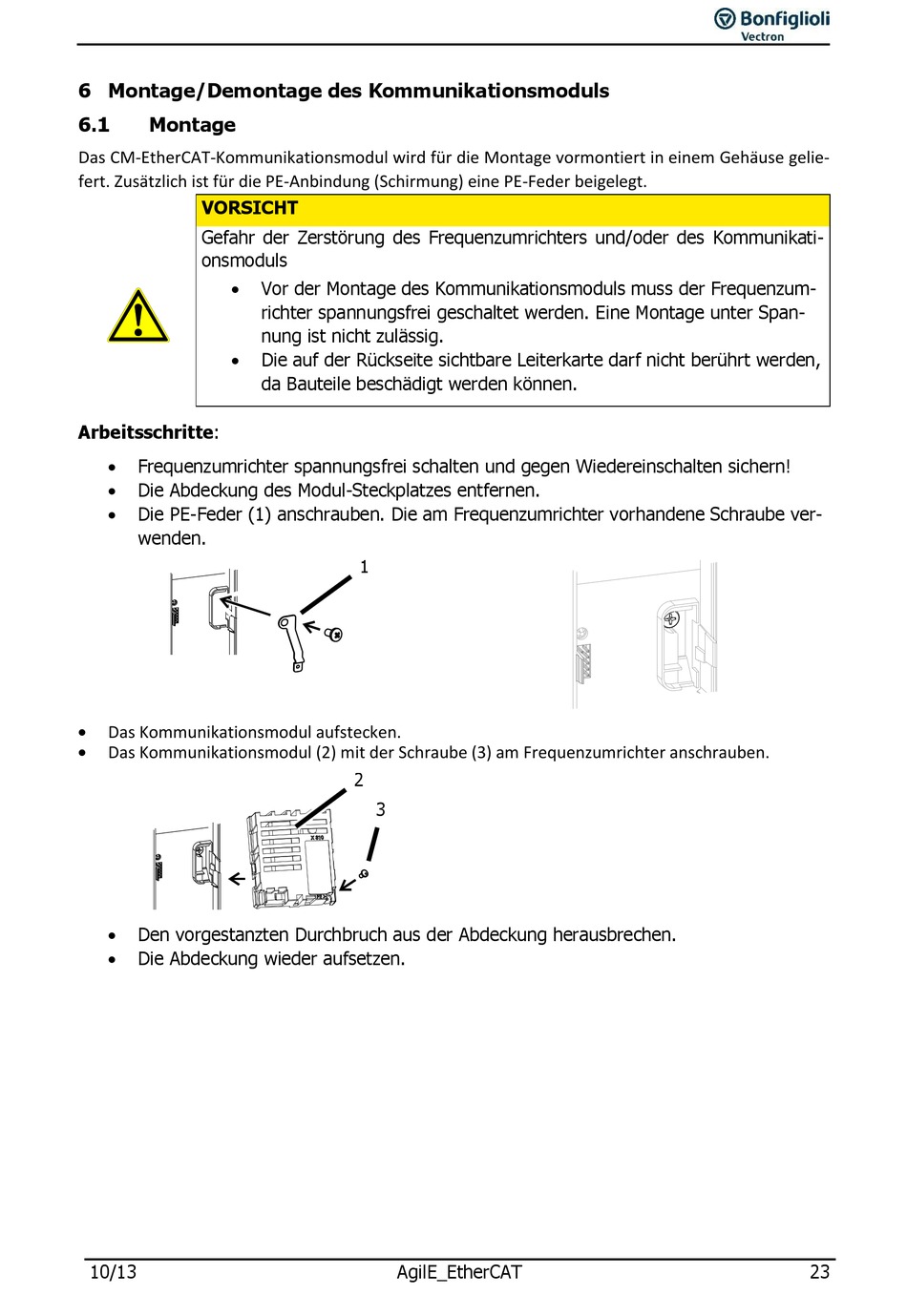

6 Montage/Demontage des Kommunikationsmoduls
6.1
Montage
Das CM-EtherCAT-Kommunikationsmodul wird für die Montage vormontiert in einem Gehäuse gelie-
fert. Zusätzlich ist für die PE-Anbindung (Schirmung) eine PE-Feder beigelegt.
VORSICHT
Gefahr der Zerstörung des Frequenzumrichters und/oder des Kommunikati-
onsmoduls
Arbeitsschritte:
Frequenzumrichter spannungsfrei schalten und gegen Wiedereinschalten sichern!
Die Abdeckung des Modul-Steckplatzes entfernen.
Die PE-Feder (1) anschrauben. Die am Frequenzumrichter vorhandene Schraube ver-
wenden.
Das Kommunikationsmodul aufstecken.
Das Kommunikationsmodul (2) mit der Schraube (3) am Frequenzumrichter anschrauben.
Den vorgestanzten Durchbruch aus der Abdeckung herausbrechen.
Die Abdeckung wieder aufsetzen.
10/13
Vor der Montage des Kommunikationsmoduls muss der Frequenzum-
richter spannungsfrei geschaltet werden. Eine Montage unter Span-
nung ist nicht zulässig.
Die auf der Rückseite sichtbare Leiterkarte darf nicht berührt werden,
da Bauteile beschädigt werden können.
1
2
3
AgilE_EtherCAT
23
