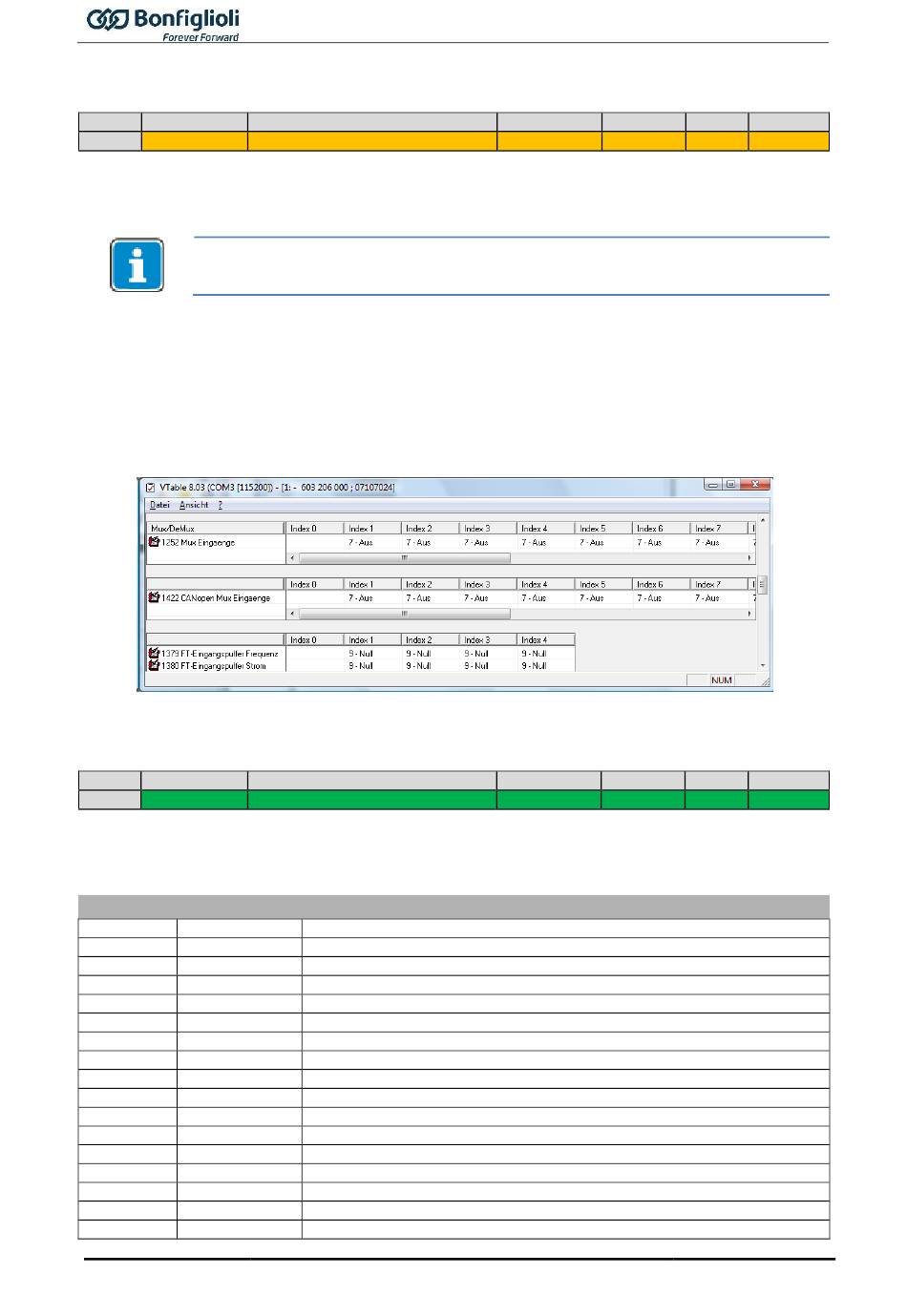

12.4.4 0x3004/0 Boolean Mux (Multiplexer für Boolean-Werte)
Index
Sub-Index
0x3004
0
Boolean Mux
Über das Objekt 0x3004 können bis zu 16 Boolean-Werte in komprimierter Weise gelesen
werden. Jedes Bit im 16-Bit-Objekt 0x3004 zeigt den Istwert der zugewiesenen Boolean-
Quelle.
Die Bitnummern 0 ... 15 entsprechen den Indexnummern 1 ... 16!
Die Quellen für die 16 Bit können aus einer Auswahlliste des Indexparameters
1422 gewählt werden. Die Parameter 1420 und 1421 sind Schreib- und Leseparameter,
Input
die vor einem Schreiben/Lesen von Parameter 1422 gesetzt werden müssen.
Die Verwendung der Bedienoberfläche VPlus vereinfacht die Anwendung.
Zum Schreiben und Lesen der Index Parameter beachten Sie bitte Kapitel 12.3.2 „Handhabung
von Index-Parametern/zyklisches Schreiben".
Die Werkseinstellung ist „7 – Aus".
12.4.5 0x3005/0 Boolean DeMux (Demultiplexer für Boolean-Werte)
Index
Sub-Index
0x3005
0
Boolean DeMux
Über das Objekt 0x3005 können bis zu 16 Boolean-Werte in komprimierter Weise geschrieben
werden. Diese Werte sind als Quellen verfügbar und können als Objekte 832...847
Demux Out 1...16
über eine Auswahlliste für Parameter gewählt werden.
Bit Nr.
Quelle Nr.
0
832
1
833
2
834
3
835
4
836
5
837
6
838
7
839
8
840
9
841
10
842
11
843
12
844
13
845
14
846
15
847
48
Bedeutung
Bedeutung
Objekt 3005
Obj. 0x3005 Demux Out 1
Obj. 0x3005 Demux Out 2
Obj. 0x3005 Demux Out 3
Obj. 0x3005 Demux Out 4
Obj. 0x3005 Demux Out 5
Obj. 0x3005 Demux Out 6
Obj. 0x3005 Demux Out 7
Obj. 0x3005 Demux Out 8
Obj. 0x3005 Demux Out 9
Obj. 0x3005 Demux Out 10
Obj. 0x3005 Demux Out 11
Obj. 0x3005 Demux Out 12
Obj. 0x3005 Demux Out 13
Obj. 0x3005 Demux Out 14
Obj. 0x3005 Demux Out 15
Obj. 0x3005 Demux Out 16
AgilE_EtherCAT
Datentyp
Zugriff
Unsigned16
ro
Datentyp
Zugriff
Unsigned16
rw
Quellenname
Map
Def.-Val
Tx
CANopen Mux
Map
Def.-Val
Rx
0
Obj 0x3005
