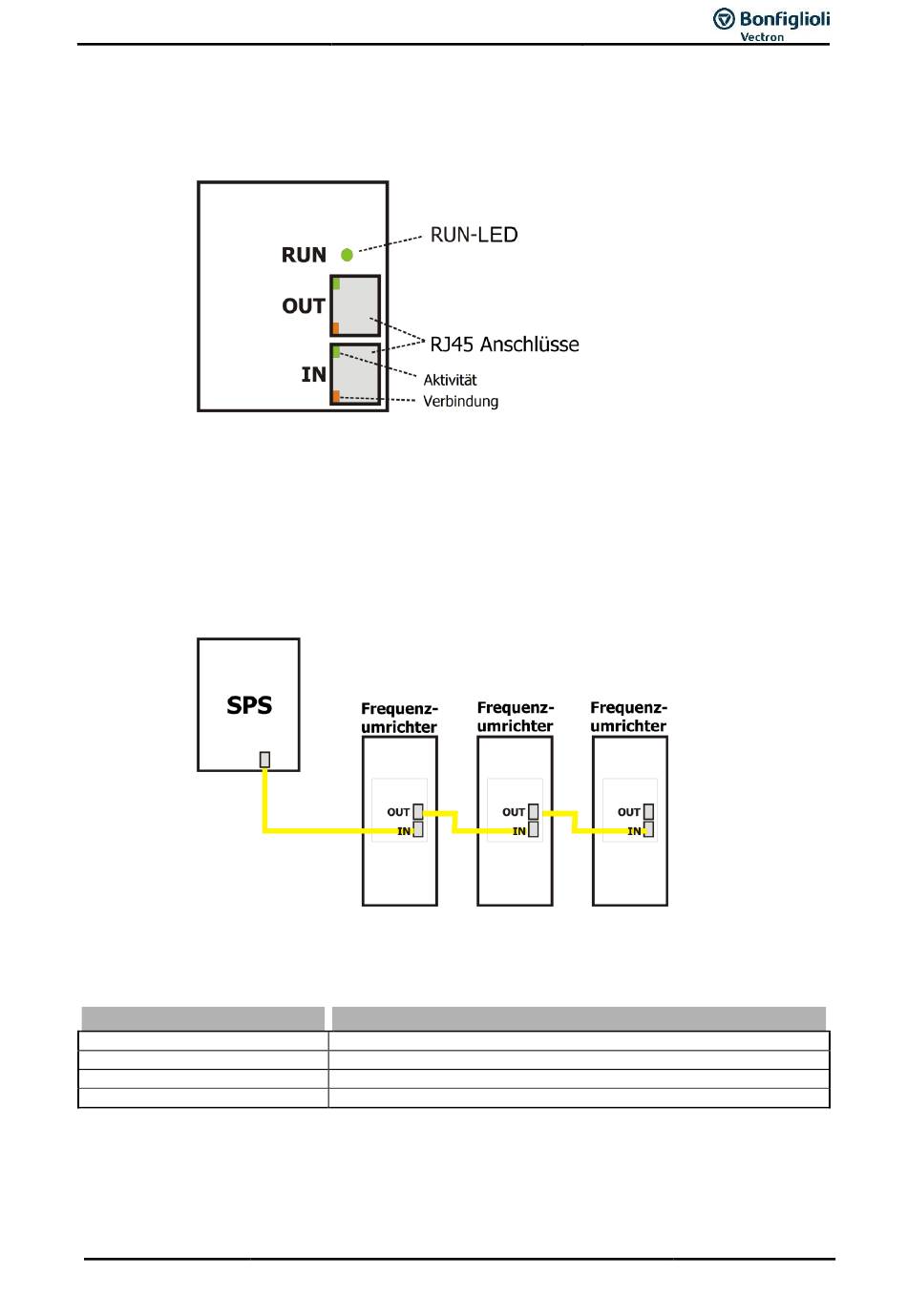

7 Steckerbelegung
Das CM-EtherCAT-Modul wird über Standard Ethernet-Kabel mit RJ45-Steckern mit der SPS
und/oder anderen Geräten verbunden.
Ethernet-Standard:
IEEE 802.3, 100Base-TX (schnelles Ethernet)
Kabeltyp:
S/FTP (Leitung mit Geflechtschirm, (ISO/IEC 11801 oder EN 50173, CAT5e direkt oder ge-
kreuzt))
Verbindungen von der SPS werden an „IN" angeschlossen.
Verbindungen zum nächsten Gerät werden an „OUT" angeschlossen.
8 RUN-LED
Die grüne RUN-LED zeigt den aktuellen Status des CM-EtherCAT an.
LED-Status
Aus
Blinken
Einmalig Leuchten
An
10/13
Initialisierung
Betriebsbereit
Safe-Operational
Betrieb
AgilE_EtherCAT
Modul-Status
25
