Systembetrieb
Komponenten des Ventilsystems

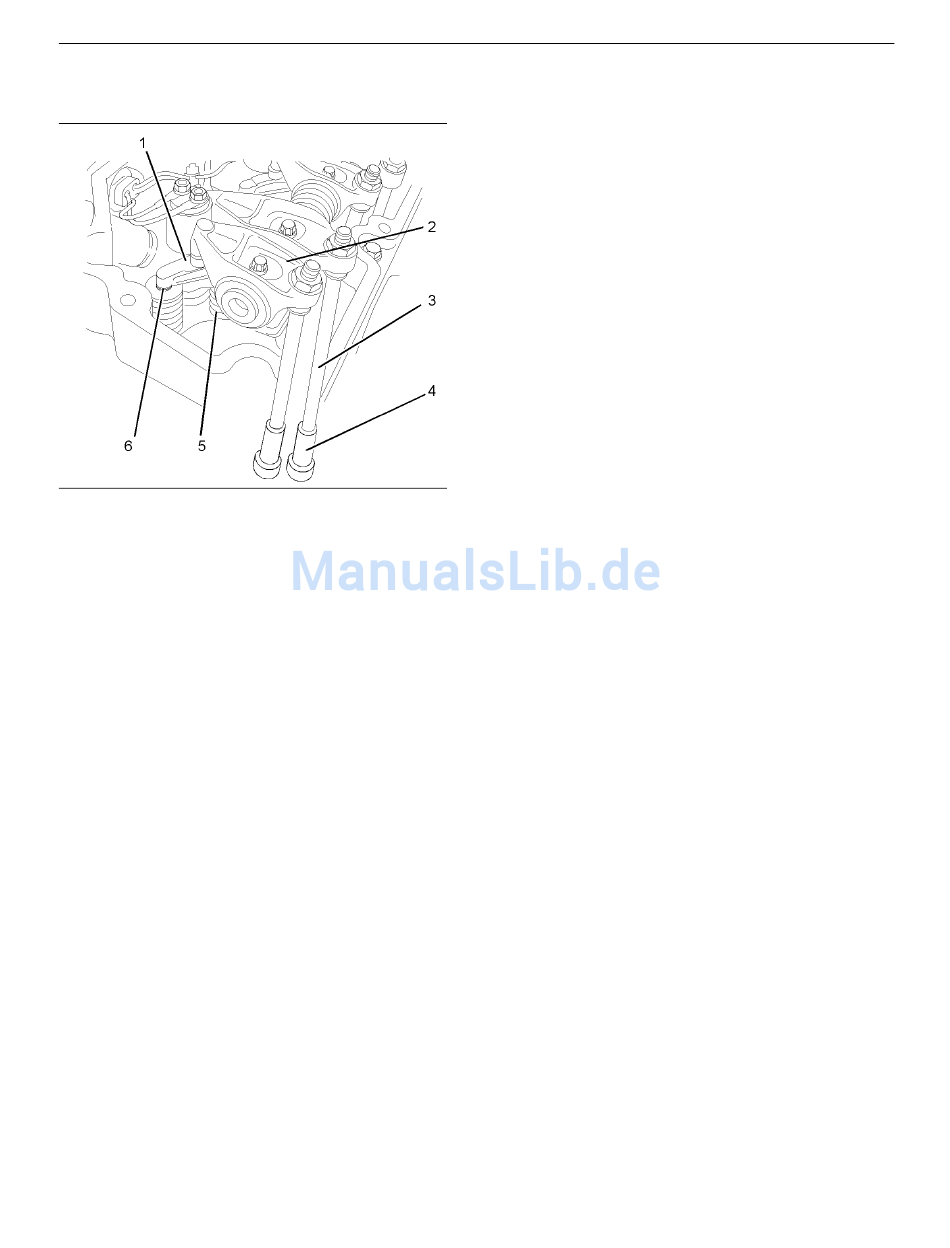

Abbildung 15
Komponenten des Ventilsystems
(1) Ventilbrücke
(2) Kipphebel
(3) Stößelstange
(4) Stößel
(5) Feder
(6) Ventil
Die Ventilsystemkomponenten regeln die Strömung
der Einlassluft in die Zylinder während des
Motorbetriebs. Die Ventilsystemkomponenten regeln
außerdem die Strömung der Abgase aus den
Zylindern während des Motorbetriebs.
Das Nockenwellenzahnrad wird über ein Zwischenrad
vom Kurbelwellenrad angetrieben. Die Nockenwelle
muss auf die Kurbelwelle abgestimmt sein, damit das
richtige Verhältnis zwischen der Kolbenbewegung
und der Ventilbewegung erzielt wird.
Die Nockenwelle weist zwei Nocken für jeden
Zylinder auf. Die Nocken betätigen entweder
ein Einlassventilpaar oder ein Auslassventilpaar.
Während sich die Nockenwelle dreht, führen die
Nocken der Nockenwelle dazu, dass der Stößel (4)
die Stößelstange (3) nach oben und unten bewegt.
Die Bewegung der Stößelstange nach oben gegen
den Kipphebel (2) führt zu einer Abwärtsbewegung,
die auf die Ventilbrücke (1) wirkt. Dadurch wird ein
Ventilpaar (6) geöffnet, wodurch die Ventilfedern
(5) zusammengedrückt werden. Wenn sich die
Nockenwelle zur Spitze des Nockens gedreht hat,
sind die Ventile vollständig geöffnet. Wenn sich die
Nockenwelle weiter dreht, beginnen sich die beiden
zusammengedrückten Ventilfedern (5) auszudehnen.
Die Ventilschäfte stehen unter Federspannung.
Die Schäfte werden nach oben gedrückt, um den
Kontakt mit der Ventilbrücke (1) beizubehalten. Die
fortgesetzte Drehung der Nockenwelle führt dazu,
dass der Kipphebel (2), die Stößelstangen (3) und die
Stößel (4) sich nach unten bewegen, bis der Stößel
die Unterseite des Nockens erreicht. Die Ventile
(6) sind jetzt geschlossen. Der Zyklus wird für alle
g01191272
Ventile an jedem Zylinder wiederholt.
Kühlsystem
Einführung (Kühlsystem)
Das Kühlsystem besteht aus folgenden Bauteilen:
• Kühler
• Wasserpumpe
• Zylinderblock
• Ölkühler
• Zylinderkopf
• Thermostat
RGNR7967
