96
Demontage und Montage

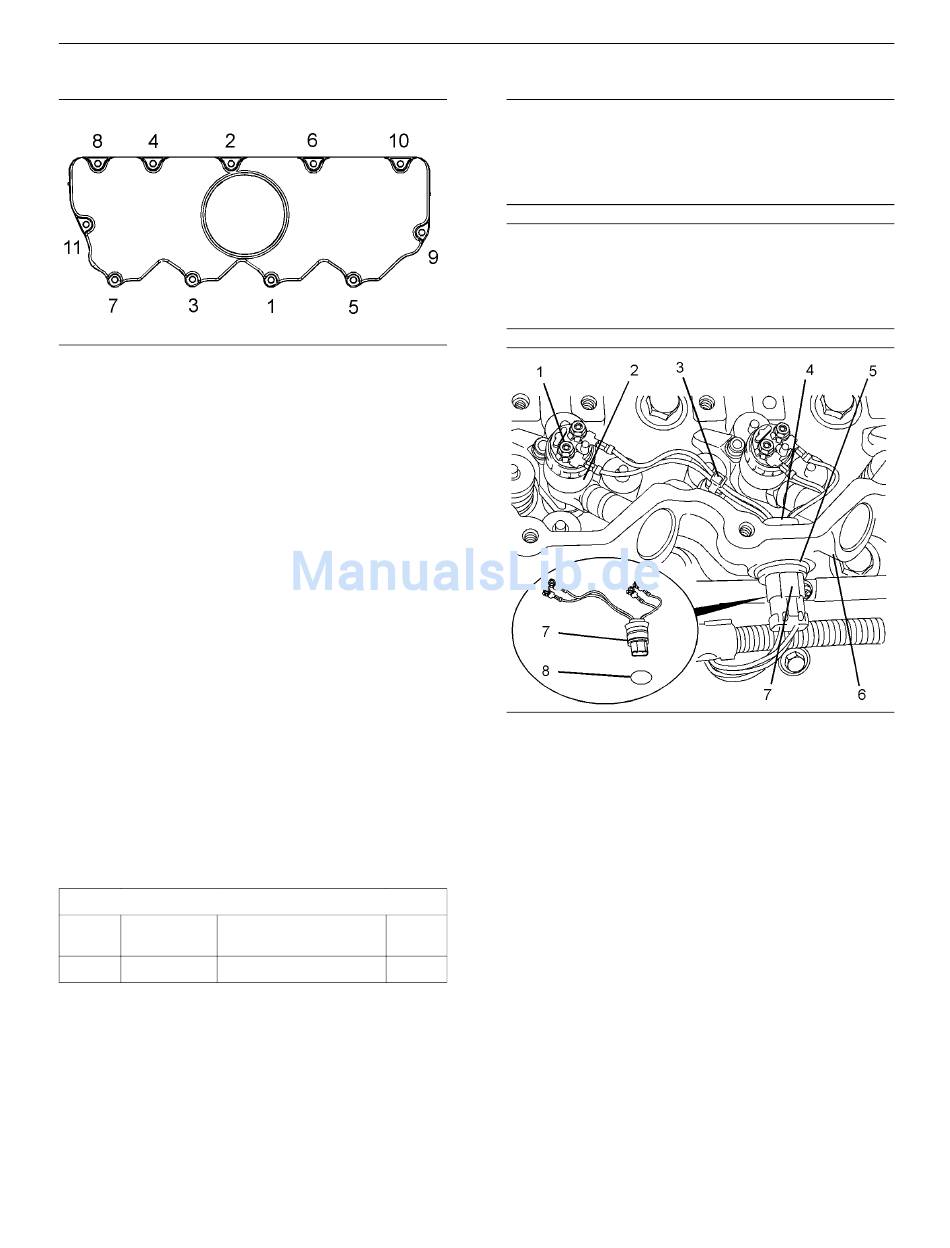

Abbildung 166
Anzugsreihenfolge der Schrauben am Ventilmechanismusdeckel
4. Die Schrauben (1) und (2) in der in Abbildung 166
gezeigten Reihenfolge anziehen. Die Schrauben
mit 6 Nm (53 lb in) festziehen.
5. Falls der Ventilmechanismusdeckel mit einer
Wärmeabschirmung versehen ist, diese
anbringen. Die Schrauben mit 9 Nm (79 lb in)
festziehen.
Abschluss:
a. Den Kurbelgehäuse-Entlüfter anschließen oder
einbauen. Siehe Demontage und Montage,
"Kurbelgehäuse-Entlüfter - einbauen".
Ventilmechanismusdeckel-
sockel - aus- und einbauen
Ausbauverfahren
Tabelle 45
Benötigte Werkzeuge
Werk-
Teile-Nr.
zeug
-
A Sprengringzange
Beginn:
a. Den Ventilmechanismusdeckel entfernen.
Siehe Demontage und Montage,
"Ventilmechanismusdeckel - aus- und
einbauen".
b. Die Kraftstoffeinspritzleitungen entfernen. Siehe
Demontage und Montage, "Einspritzleitungen -
aus- und einbauen".
g01245162
i02597942
Bezeichnung Anz.
1
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
HINWEIS
Mit einem langen Steckschlüsseleinsatz die elektri-
schen Anschlüsse von den Pumpendüsenelementen
entfernen. Bei Verwendung falscher Werkzeuge wer-
den die Pumpendüsenelemente beschädigt.
Abbildung 167
Typisches Beispiel
1. Eine temporäre Kennmarkierung an den
Anschlüssen (1) anbringen.
2. Mit einem langen Steckschlüsseleinsatz
die Anschlussstücke (1) von den
Pumpendüsenelementen (2) entfernen.
3. Die Stecker (7) von den Kabelstrang-Baugruppen
(4) abziehen.
4. Bei Bedarf die Schritte 4.a bis 4.e ausführen, um
die Kabelstrang-Baugruppen (4) vom Sockel des
Ventilmechanismusdeckels (6) abzutrennen.
a. Die Kabelbinder (3) durchschneiden.
b. Mit Werkzeug (A) den Sprengring (5) entfernen.
RGNR9525
g01269979
