Abgaskrümmer - Aus- Und Einbauen - perkins NH Anleitung

44
Demontage und Montage

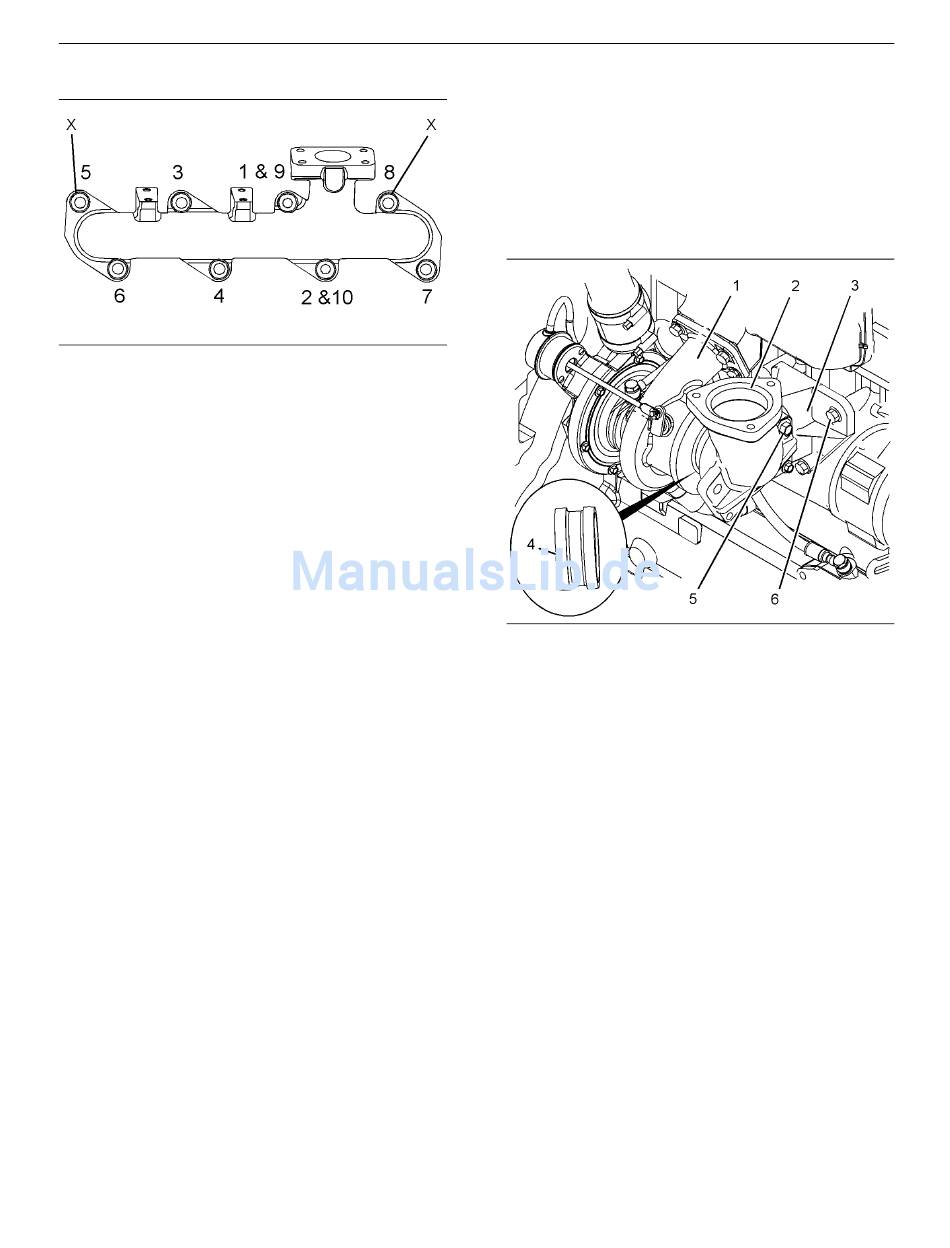

Abbildung 68
Anzugsreihenfolge der Auspuffkrümmerschrauben
3. Werkzeug (A) an den Positionen (X) am
Zylinderkopf anbringen. Siehe Abbildung 68.
4. Eine neue Auspuffkrümmerdichtung (1) auf
Werkzeug (A) fügen.
Anmerkung: Auf korrekte Ausrichtung der
Auspuffkrümmerdichtung achten.
5. Den Auspuffkrümmer (3) auf Werkzeug (A)
ausrichten. Den Auspuffkrümmer am Zylinderkopf
anbringen.
Anmerkung: Falls der Motor mit einem oben
montierten Turbolader ausgestattet ist, muss zuerst
die Rohrleitungs-Baugruppe zum Ablassen des Öls
an den Zylinderblock angeschlossen werden, bevor
der Auspuffkrümmer montiert wird.
6. Die neuen Schrauben (4) von Hand festziehen.
7. Werkzeug (A) entfernen. Die übrigen Schrauben
(4) handfest anziehen.
8. Die Schrauben (4) in der in Abbildung 68
gezeigten Reihenfolge mit 33 Nm (24 lb ft)
festziehen.
Abschluss:
a. Den Turbolader einbauen. Siehe Demontage und
Montage, "Turbolader - einbauen".
Abgaskrümmer - aus- und
einbauen
Ausbauverfahren
g01245093
Abbildung 69
Typisches Beispiel
1. Die Schrauben (5) ausschrauben und den
Abgaskrümmer (2) vom Turbolader (1) abnehmen.
Auf korrekte Ausrichtung des Abgaskrümmers
achten.
2. Das Verbindungsstück (4) zur Verbindung von
Abgaskrümmer (2) und Turbolader (1) entfernen.
3. Bei Bedarf die Schrauben (6) ausschrauben und
Halterung (3) vom Zylinderblock abnehmen.
RGNR9525
i02597927
g01261613
