Kipphebelwelle - Zusammensetzen - perkins NH Anleitung

RGNR9525

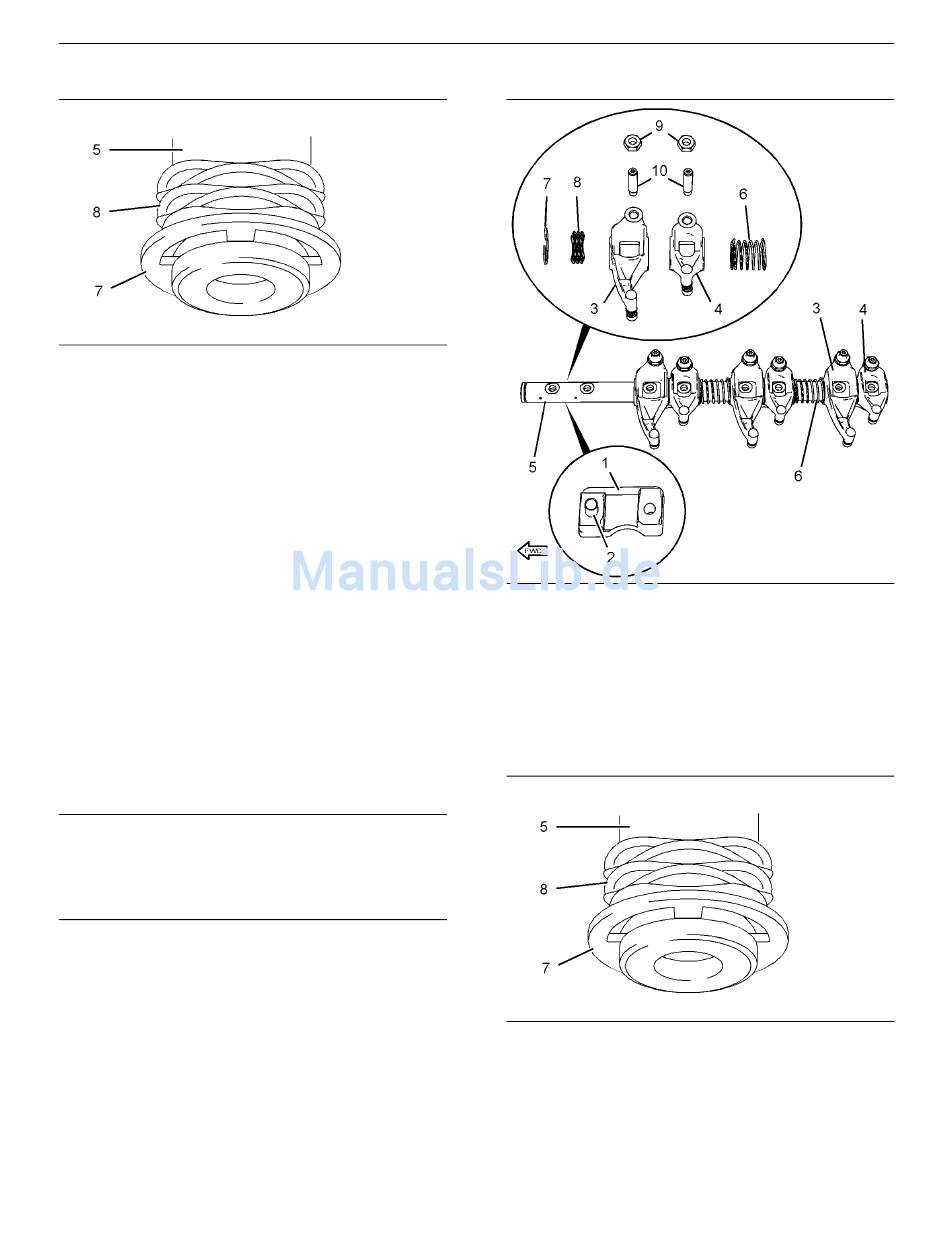

Abbildung 176
6. Bei Bedarf den Sicherungsclip (7) und die Feder
(8) vom vorderen Ende der Kipphebelwelle (5)
abnehmen.
7. Bei Bedarf die Muttern (9) abschrauben und die
Einsteller (10) von den Kipphebeln abnehmen.
Die Einsteller jeweils mit Kennmarkierungen
versehen, die die Einbauposition anzeigen.
Anmerkung: Die Bauteile müssen an der
ursprünglichen Position wieder eingebaut werden.
Die Bauteile nicht miteinander vertauschen.
Kipphebelwelle -
zusammensetzen
Montageverfahren
HINWEIS
Alle Teile von Verschmutzungen frei halten.
Verschmutzungen führen zu beschleunigtem Ver-
schleiß und verkürzter Nutzungsdauer von Teilen.
1. Sicherstellen, dass alle Teile sauber und frei
von Verschleiß oder Beschädigung sind. Für
weitere Informationen siehe Technische Daten,
"Kipphebelwelle". Bei Bedarf verschlissene und
beschädigte Teile ersetzen.
g01270008
Abbildung 177
Typisches Beispiel
i02597961
2. Bei Bedarf die Muttern (9) und die Einsteller
(10) an den Kipphebel-Baugruppen (3) und (4)
montieren. Wenn die ursprünglichen Einsteller
wieder verwendet werden, sicherstellen, dass
die Einsteller an den ursprünglichen Positionen
eingebaut werden.
Abbildung 178
3. Sicherungsclip (7) und Feder (8) am vorderen
Ende der Kipphebelwelle (5) anbringen.
4. Die Bohrungen der Kipphebelwellen-Baugruppen
(3) und (4) und die Kipphebelwelle (5) mit
sauberem Motoröl schmieren.
101
Demontage und Montage
g01244059
g01270008
