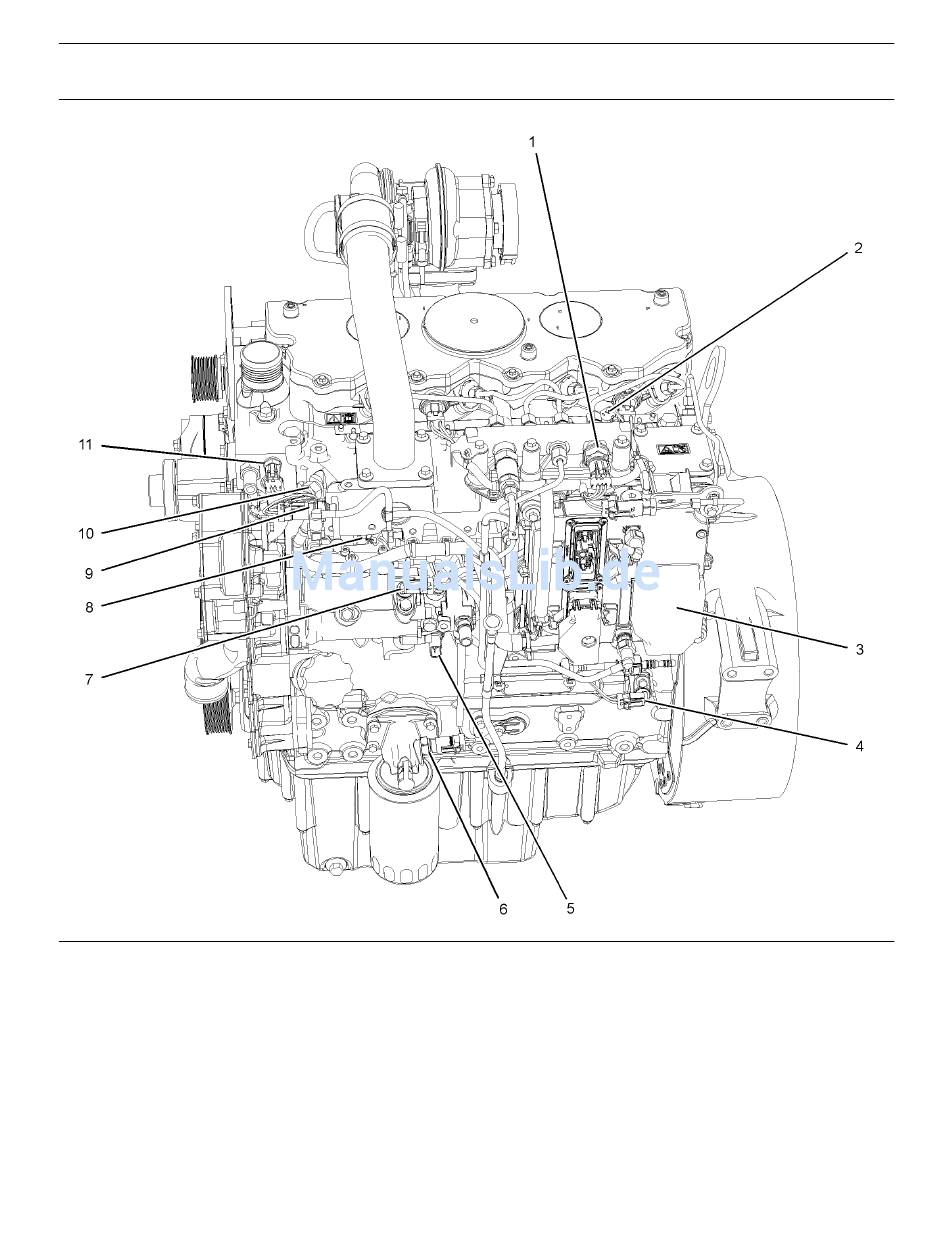

Abbildung 30
Typisches Beispiel eines elektronischen Steuersystems an einem 1104D-Motor
(1) Kraftstoffdrucksensor
(2) Ansaugkrümmer-Lufttemperatursensor
(3) Elektroniksteuergerät (ECM)
(4) Primärsensor für Drehzahl/
Einspritzzeitpunkt
(5) Öldrucksensor
(6) Öldrucksensor (Alternativposition)
Anmerkung: Falls vorhanden, ist das
Ladedruckregler-Solenoid auf der rechten
Seite des Motors montiert.
(7) Sekundärsensor für Drehzahl/
Einspritzzeitpunkt
(8) Solenoid für die Kraftstoff-Einspritzpumpe
(9) Ansaugkrümmerdrucksensor
(10) Ansaugkrümmerdrucksensor
(Alternativposition)
(11) Kühlmitteltemperatursensor
29
Systembetrieb
