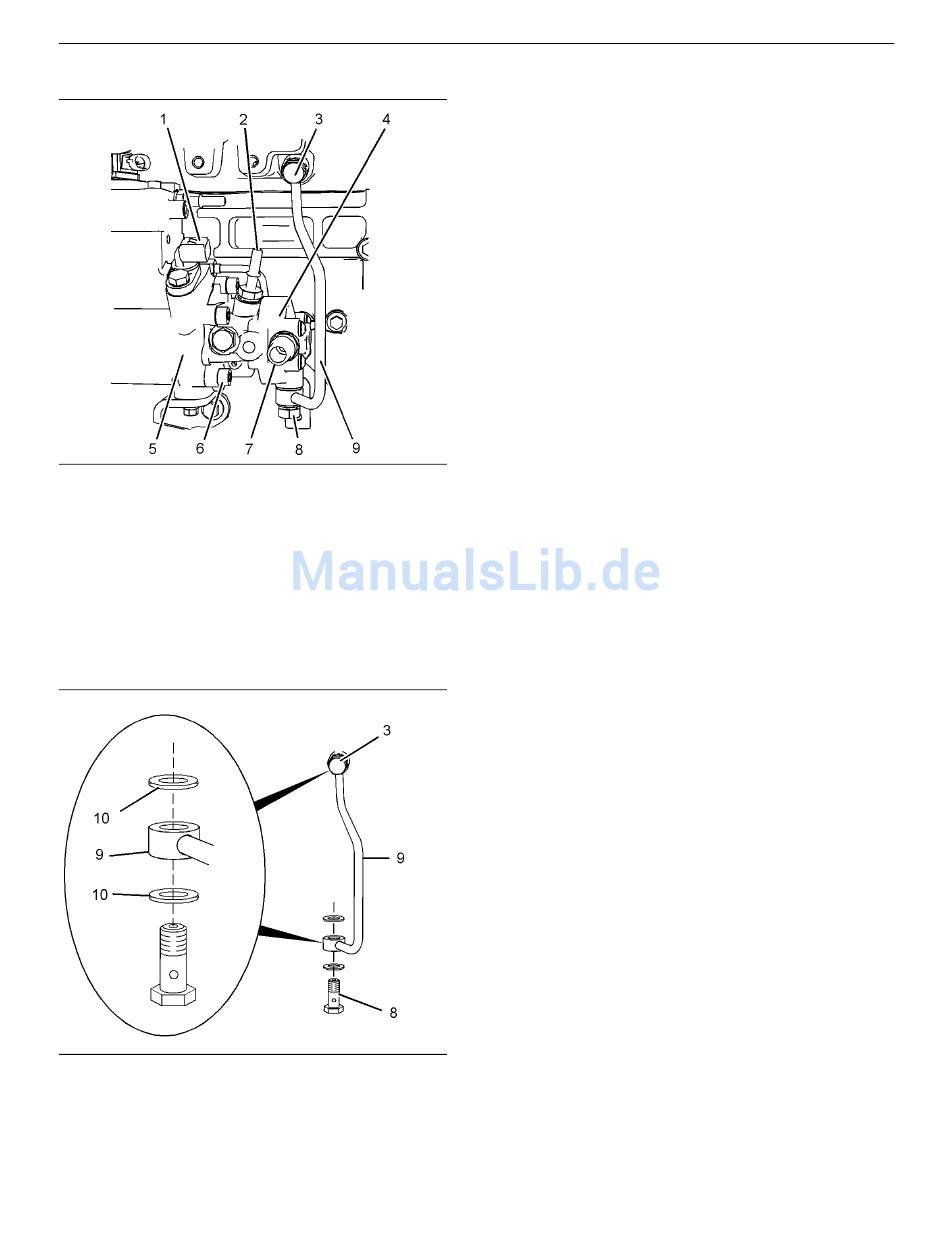

Abbildung 13
4. Einen Innensechskantschlüssel mit Kugelkopf
verwenden, um die Innensechskantschrauben (6)
einzuschrauben. Die Innensechskantschrauben
mit 30 Nm (22 lb ft) festziehen.
5. Eine neue O-Ring-Dichtung am Auslassanschluss
(2) anbringen. Das Auslassanschlussstück (2)
an der Kraftstoffförderpumpe (4) anbringen. Das
Anschlussstück mit 15 Nm (11 lb ft) festziehen.
Abbildung 14
6. Die Hohlschraube (8) unter Verwendung neuer
Dichtscheiben (10) in die Rohrleitungs-Baugruppe
(9) einschrauben. Die Hohlschraube (3) unter
Verwendung neuer Dichtscheiben (10) in die
Rohrleitungs-Baugruppe (9) einschrauben.
7. Die Rohrleitungs-Baugruppe (9) für den
Kraftstoffrücklauf an der Kraftstoffförderpumpe
(4) und am Zylinderkopf anschließen. Die
Hohlschrauben (3) und (8) mit 22 Nm (16 lb ft)
festziehen.
8. Bei Bedarf eine neue O-Ring-Dichtung
am Einlassanschluss (7) anbringen.
Das Einlassanschlussstück (7) an der
Kraftstoffförderpumpe (4) anbringen. Das
Anschlussstück mit 15 Nm (11 lb ft) festziehen.
Anmerkung: Sollte die Rohrleitungs-Baugruppe
mit Schnellkupplungen ausgestattet sein, vor
dem Anschließen der Rohrleitungs-Baugruppe
sicherstellen, dass die Anschlusskupplungen sauber
sind.
9. Die Kunststoffrohrleitungs-Baugruppe am
Auslassanschluss (2) der Kraftstoffförderpumpe
anschließen.
g01247425
10. Die Kunststoffrohrleitungs-Baugruppe am
Einlassanschluss (7) der Kraftstoffförderpumpe
anschließen.
11. Gegebenenfalls die Kabelstrang-Baugruppe
am Positionssensor (1) anschließen. Siehe
Demontage und Montage, "Positionssensor
(Kraftstoff-Einspritzpumpe) - aus- und einbauen".
12. Gegebenenfalls den Schlauch des
Kurbelgehäuse-Entlüfters an dem Clip
befestigen, mit dem der Schlauch an der
Motorölwanne befestigt wird.
13. Die Befestigungshalterung für das elektronische
Steuermodul anbringen. Siehe Demontage und
Montage, "ECM-Befestigungshalterung - aus- und
einbauen".
14. Das elektronische Steuermodul einbauen.
Siehe Demontage und Montage, "Elektronisches
Steuermodul - aus- und einbauen".
15. Die Kraftstoffzufuhr wieder einschalten.
16. Das Kraftstoffsystem entlüften. Siehe im Betriebs-
und Wartungshandbuch, "Kraftstoffsystem -
entlüften".
g01256540
13
Demontage und Montage
