RGNR9525

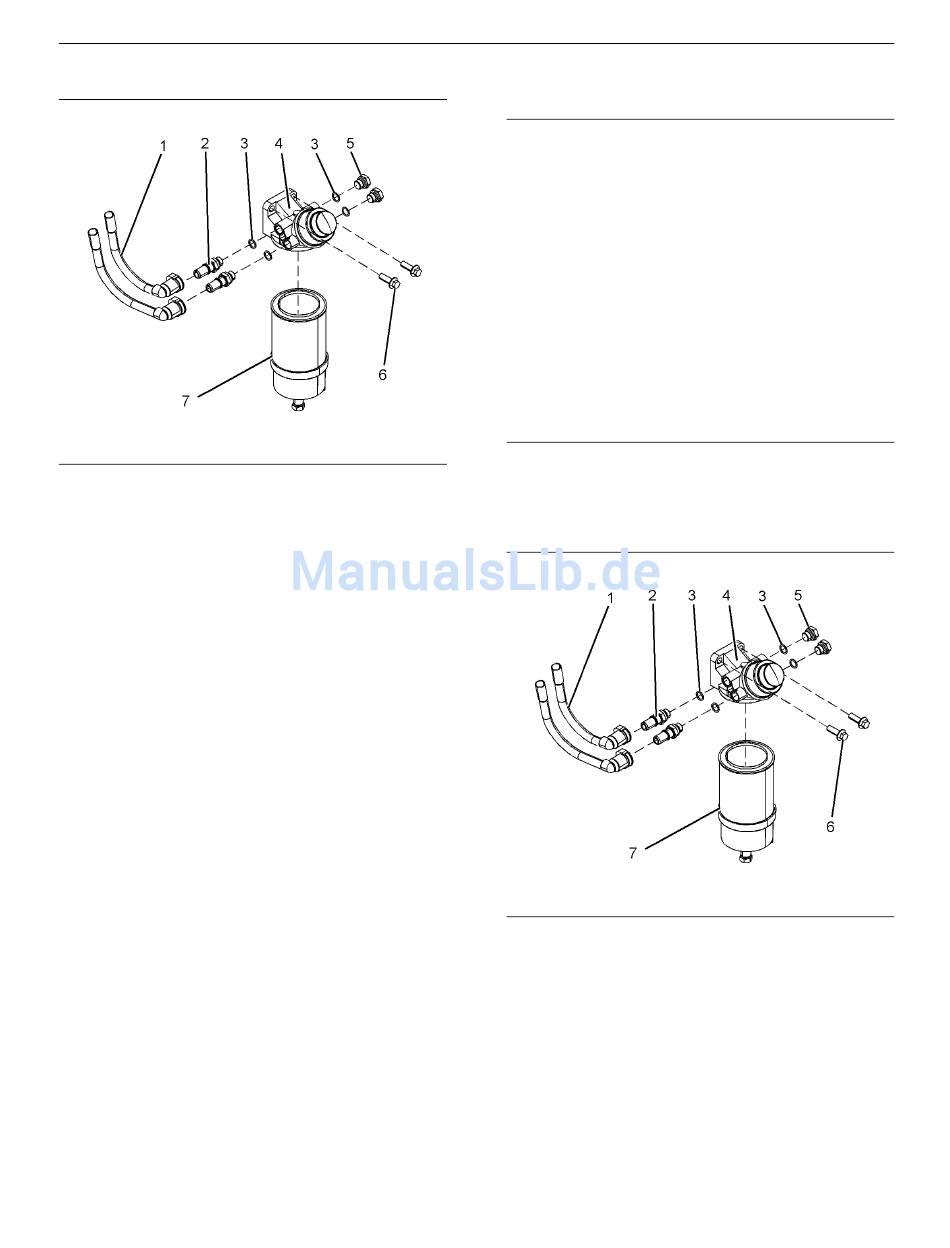

Abbildung 3
Typisches Beispiel
3. Die Kunststoffrohrleitungs-Baugruppen (1)
abtrennen.
Anmerkung: Sofern die Rohrleitungs-Baugruppen
mit Schnellkupplungen versehen sind, darauf
achten, dass die Kupplungen sauber sind, bevor die
Rohrleitungs-Baugruppen verschlossen werden.
4. Den Hauptfilter (7) von der
Kraftstoffentlüftungspumpe (4) abnehmen.
Siehe Betriebs- und Wartungshandbuch,
"Kraftstoffsystem - Hauptfilterelement
(Wasserabscheider) ersetzen".
5. Die Schrauben (6) aus der
Kraftstoffentlüftungspumpe (4) ausschrauben.
Die Kraftstoffentlüftungspumpe (4) von der
Befestigungshalterung abnehmen.
6. Bei Bedarf die Schritte 6.a bis 6.c befolgen, um
die Kraftstoffentlüftungspumpe zu zerlegen.
a. Die Anschlussstücke (2) von der
Kraftstoffentlüftungspumpe (4) entfernen.
b. Die Stopfen (5) aus der
Kraftstoffentlüftungspumpe (4) herausnehmen.
c. Die O-Ring-Dichtungen (3) von den
Anschlussstücken (2) und Stopfen (5)
entfernen.
Einbauverfahren
Sicherstellen, dass alle Einstellungen und Repa-
raturen am Kraftstoffsystem von autorisiertem
und qualifiziertem Personal durchgeführt werden.
Vor Beginn IRGENDWELCHER Arbeiten am Kraft-
stoffsystem siehe Betriebs- und Wartungshand-
buch, "Allgemeines und Warnschildbeschreibung
Hand (Hichdrucksystem)" für Sicherheitsinforma-
tionen.
Detaillierte Informationen zu den Sauberkeits-
standards, die bei SÄMTLICHEN Arbeiten am
Kraftstoffsystem einzuhalten sind, finden sich
im Handbuch Systembetrieb, Prüfungen und Ein-
stellungen, "Sauberkeit der Komponenten des
Kraftstoffsystems".
1. Sicherstellen, dass die Kraftstoffentlüftungspumpe
g01269012
sauber und frei von Verschleiß oder Beschädigung
ist. Bei Bedarf die Kraftstoffentlüftungspumpe
ersetzen.
Abbildung 4
Typisches Beispiel
2. Bei Bedarf die Schritte 2.a bis 2.d befolgen,
um die Kraftstoffentlüftungspumpe (4)
zusammenzubauen.
a. Neue O-Ring-Dichtungen (3) an den
Anschlussstücken (2) und Stopfen (5)
anbringen.
b. Die Anschlussstücke (2) in die
Kraftstoffentlüftungspumpe (4) einsetzen.
c. Die Stopfen (5) in die
Kraftstoffentlüftungspumpe (4) einsetzen.
Demontage und Montage
HINWEIS
g01269012
7
