7.9.7 Nicht überwachbare Bereiche einzeichnen
8017783/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
Überblick

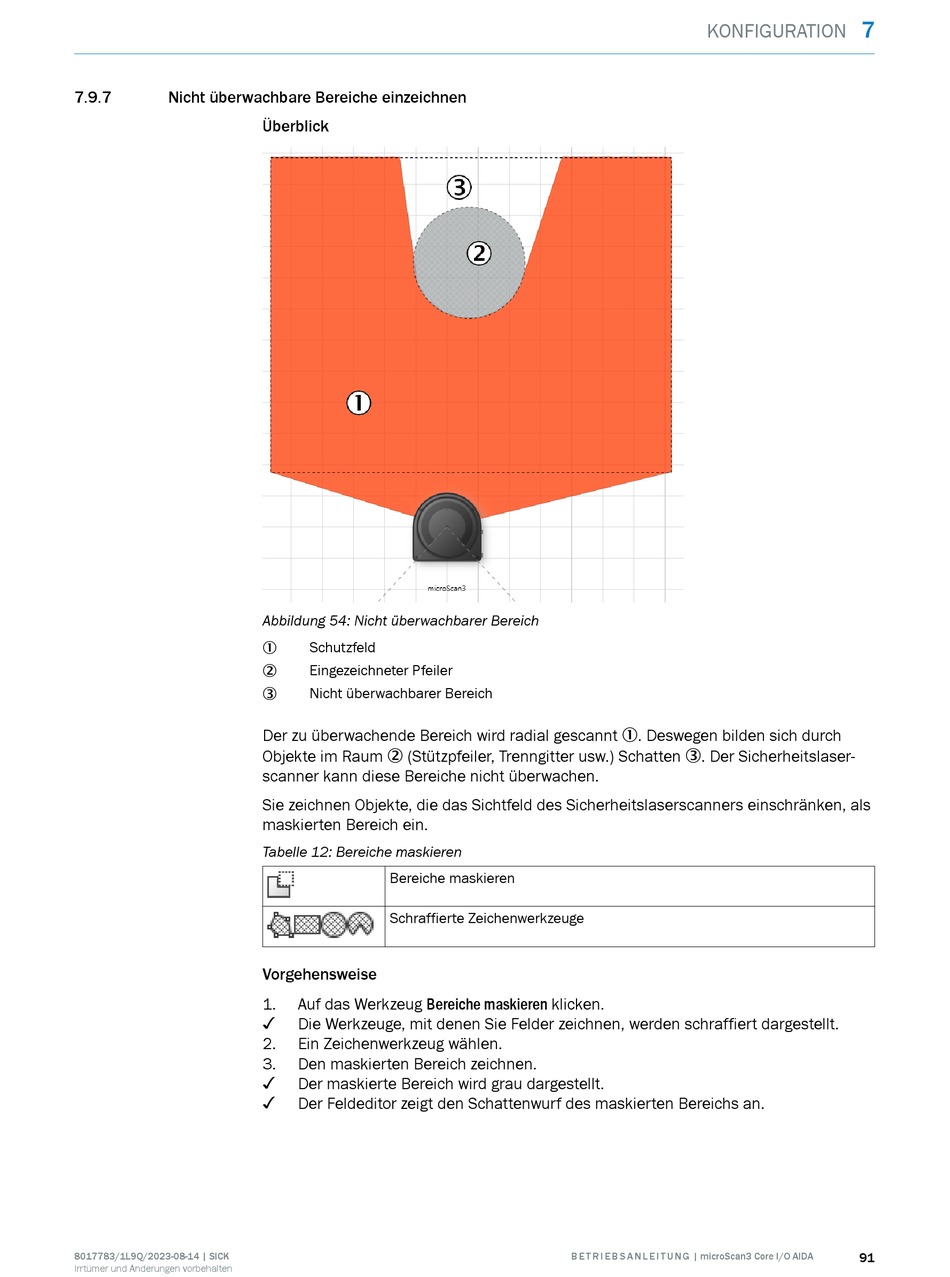

Abbildung 54: Nicht überwachbarer Bereich
Schutzfeld
1
Eingezeichneter Pfeiler
2
Nicht überwachbarer Bereich
3
Der zu überwachende Bereich wird radial gescannt 1. Deswegen bilden sich durch
Objekte im Raum 2 (Stützpfeiler, Trenngitter usw.) Schatten 3. Der Sicherheitslaser‐
scanner kann diese Bereiche nicht überwachen.
Sie zeichnen Objekte, die das Sichtfeld des Sicherheitslaserscanners einschränken, als
maskierten Bereich ein.
Tabelle 12: Bereiche maskieren
Bereiche maskieren
Schraffierte Zeichenwerkzeuge
Vorgehensweise
1. Auf das Werkzeug Bereiche maskieren klicken.
✓
Die Werkzeuge, mit denen Sie Felder zeichnen, werden schraffiert dargestellt.
2. Ein Zeichenwerkzeug wählen.
3. Den maskierten Bereich zeichnen.
✓
Der maskierte Bereich wird grau dargestellt.
✓
Der Feldeditor zeigt den Schattenwurf des maskierten Bereichs an.
