Abschnitt 3: Gerätebeschreibung
Anzeigen von Pufferdaten über die Webschnittstelle
Sie können die Daten in den Messwertpuffern auf der Seite Reading Buffers (Messwertpuffer) auf der
Seite Virtual Front Panel anzeigen.
Um die Daten anzuzeigen, wählen Sie oben am virtuellen vorderen Bedienfeld Reading Buffers
(Messwertpuffer) aus. Wählen Sie auf der Seite Reading Buffers (Messwertpuffer) einen Messwertpuffer
aus der Liste der Messwertpuffer aus. Die Daten werden in der Tabelle angezeigt.
Anfangs werden die Messwertnummer und die Messwerte angezeigt. Mit den Filtern rechts neben der
Tabelle können Sie zusätzliche Daten anzeigen. Zur Auswahl stehen:
•
Measurement (Messung): Messinformationen einbeziehen oder ausschließen.
•
Source (Quelle): Quelleninformationen einbeziehen oder ausschließen.
•
Other (andere): Informationen zum Status, Statusdetails und zur Zeitmarke einbeziehen oder
ausschließen. Einzelheiten zum Statuswert finden Sie unter "Buffer status" („Pufferstatus") im
Model 2601B-PULSE Reference Manual (Referenzhandbuch für das Modell 2601B-PULSE).

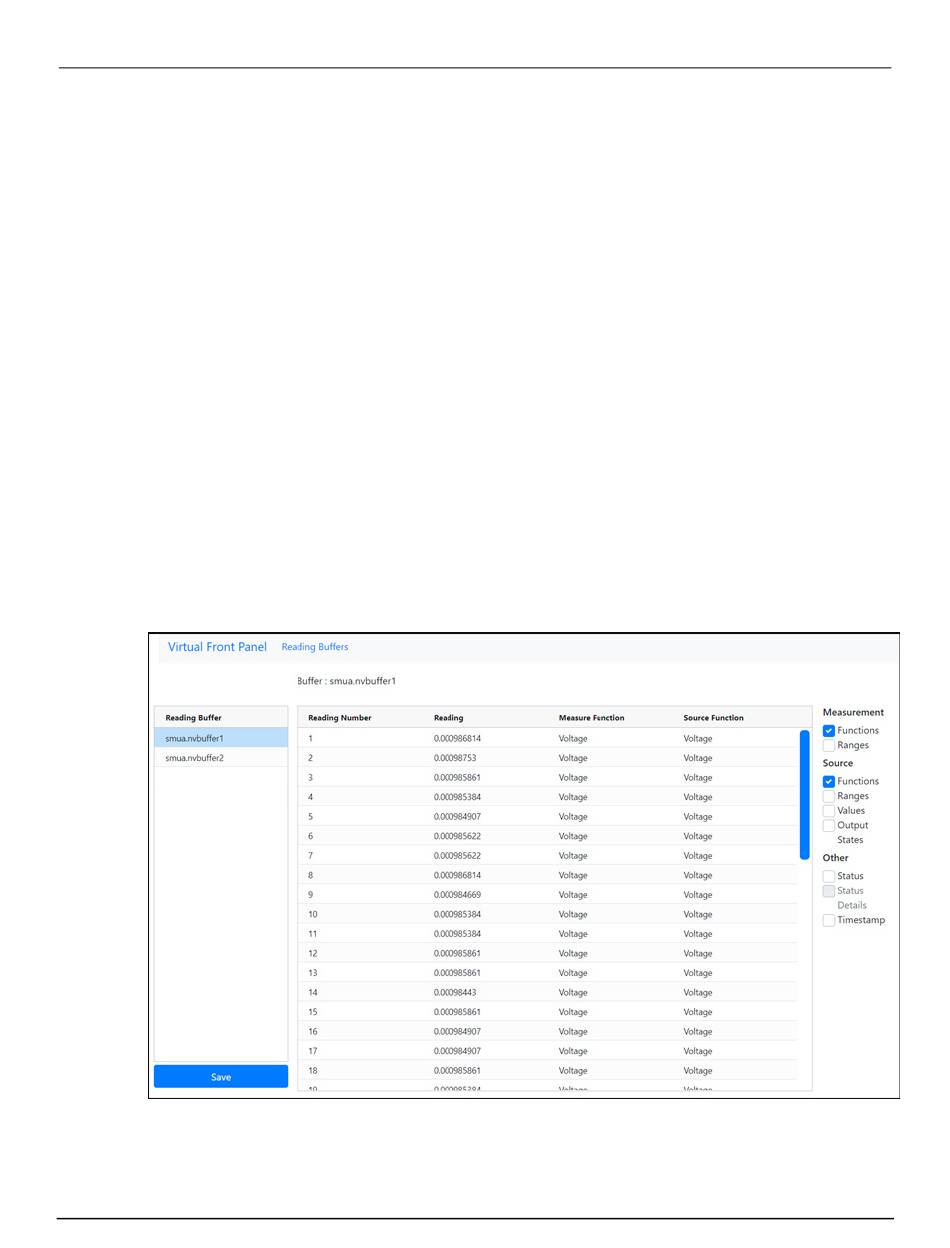

Die folgende Abbildung zeigt ein Beispiel für die Seite Reading Buffers (Messwertpuffer) mit Anzeige
der Mess- und Quellenfunktionen.
3-36
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Abbildung 38: Seite Messwertpuffer der Webschnittstelle
2601B-PULSE-900-05 Rev. A August 2021
