Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
So montieren Sie die Verriegelung:
1. Stecken Sie das Kabel in den CS-1616-3.
2. Drücken Sie die Steckerteile mit einer Zange zusammen.
Sie können den CS-1616-3 nicht demontieren und wiederverwenden.
Die Positionen der Verriegelungspins und die Anschlüsse sind in der folgenden Abbildung dargestellt.
Es gibt folgende Pins:
•
Pin 3: Erde und Gehäuseerdung
•
Pin 2: Verriegelung
•
Pin 1 (neben Lasche): +6-V-DC-Ausgang (mit Strombegrenzung)
Systeminformationen
Sie können die Seriennummer, die Firmware-Version, die Kalibrierungsdaten und die
Speichernutzung vom Gerät abrufen.
So zeigen Sie die Systeminformationen am vorderen Bedienfeld an:
1. Drücken Sie auf die Taste MENU (Menü).
2. Wählen Sie SYSTEM-INFO (Systeminformationen).
3. Wählen Sie eine der folgenden Optionen aus:
FIRMWARE
SERIAL#
CAL
MEMORY-USAGE
2601B-PULSE-900-05 Rev. A August 2021

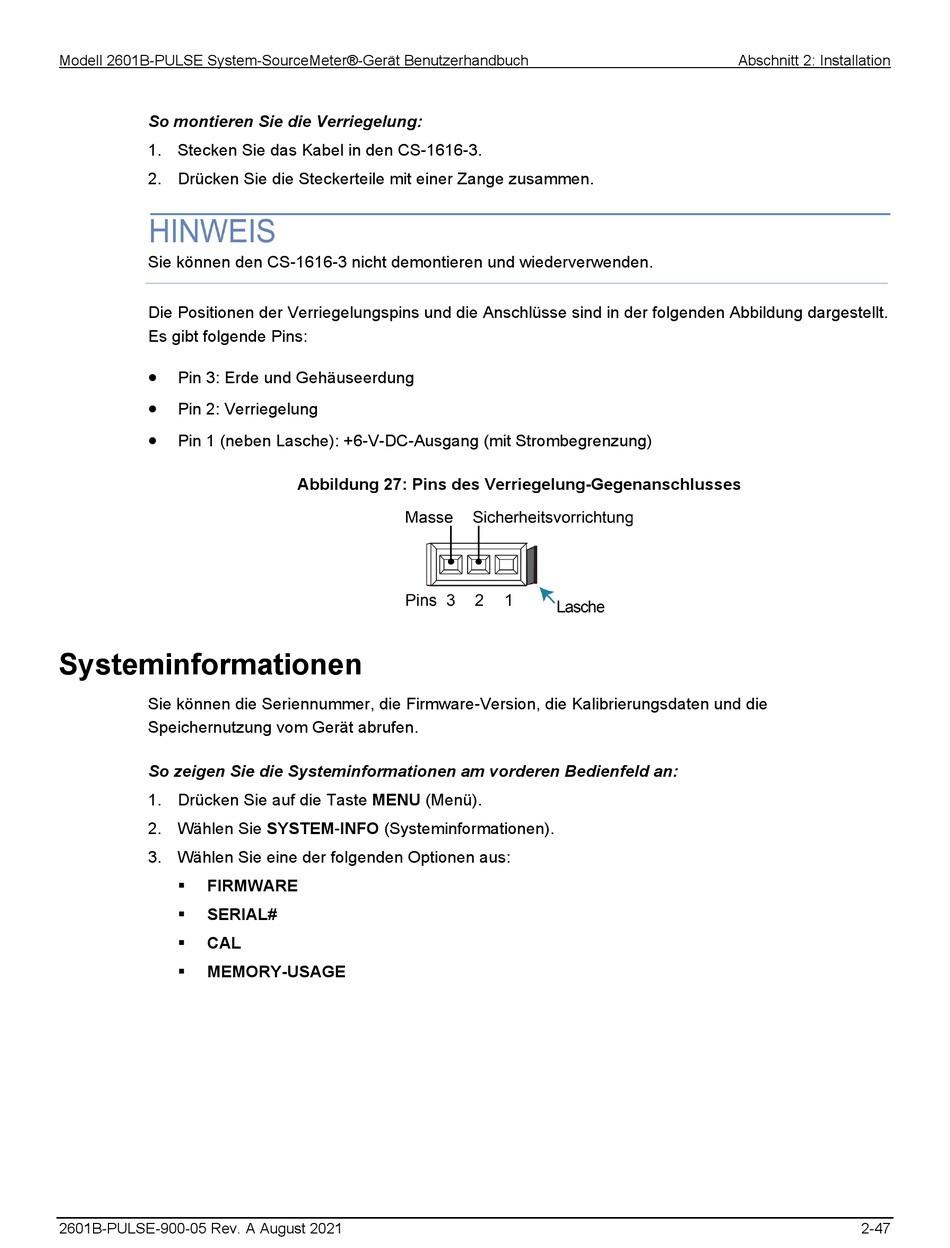

Abbildung 27: Pins des Verriegelung-Gegenanschlusses
Abschnitt 2: Installation
2-47
