Abschnitt 2: Installation
Die folgende Abbildung zeigt die Position des LAN-Anschlusses auf der Rückseite des Geräts.
Stecken Sie das LAN-Kabel in diesen Anschluss und den LAN-Anschluss am Rechner.

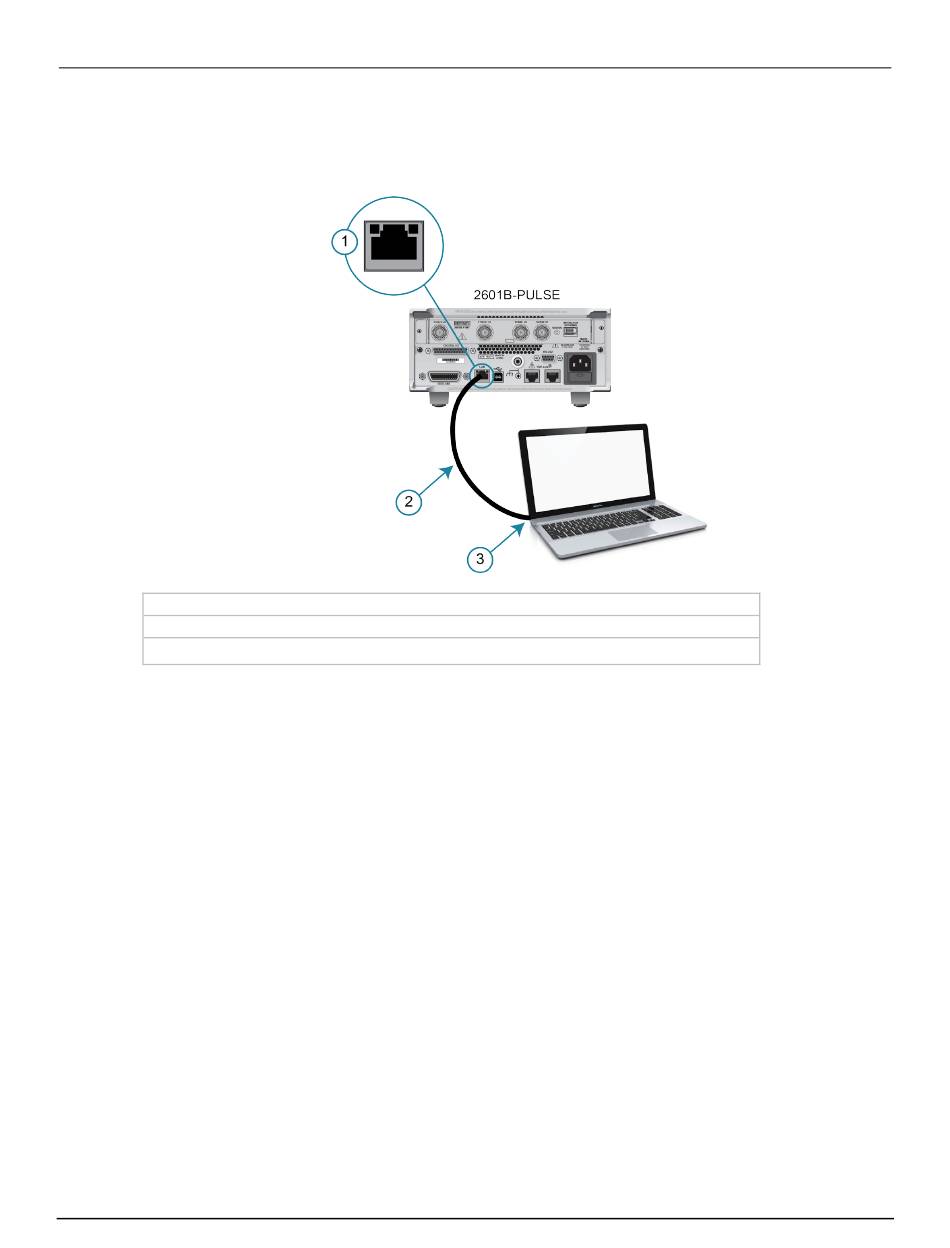

Abbildung 15: 2601B-PULSE Ethernet-Verbindung
1 2601B-PULSE Ethernet-Anschluss (LAN)
2 Straight-Through-LAN-Kabel oder Crossover-LAN-Kabel
3 Ethernet-Anschluss (am Host-Computer)
Sie können das Gerät in einer Eins-zu-Eins-, Eins-zu-Viele-Konfiguration, mit zwei Netzwerkkarten
oder einer Unternehmenskonfiguration an das LAN anschließen, wie in den folgenden Themen
beschrieben.
Eins-zu-Eins-Anschluss
Bei den meisten Geräten erfolgt Eins-zu-Eins-Anschluss nur, wenn Sie ein einzelnes Gerät an eine
einzelne Netzwerkkarte anschließen.
Ein Eins-zu-Eins-Anschluss mit einem Netzwerk-Crossover-Kabel ähnelt einem typischen RS-232-System
mit einem Nullmodemkabel. Beim Crossover-Kabel sind die Receive(RX)- und Transmit(TX)-Leitungen
gekreuzt, damit der Receive-Leitungseingang an den Transmit-Leitungsausgang an den
Netzwerkschnittstellen angeschlossen werden kann.
2601B-PULSE-900-05 Rev. A August 2021
2-17
