Abschnitt 4: Betrieb
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch

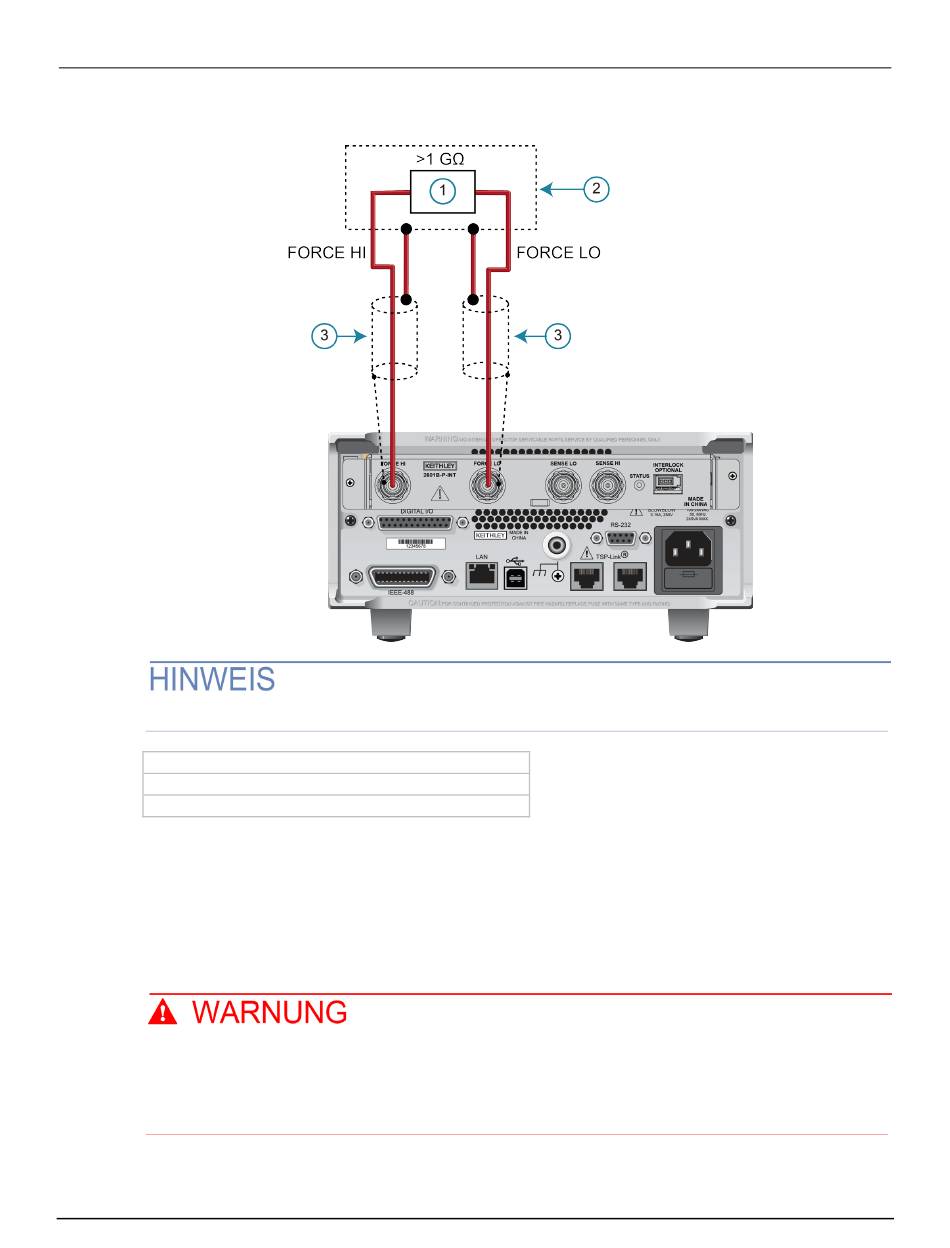

Abbildung 49: Anschlüsse für die Schutzvorrichtung
Zur besseren Übersichtlichkeit sind die Sense-Leitungen für die 4-adrigen Anschlüsse nicht abgebildet.
1 Prüfschaltung
2 Metallischer Schutzschirm
3 Koaxialkabelschirm
Lärmabschirmung
Eine Lärmabschirmung (siehe nachfolgende Abbildung) verhindert, dass unerwünschte Signale in die
Prüfschaltung gelangen. Signale mit niedrigem Pegel können von einer effektiven Abschirmung
profitieren. Die metallische Lärmabschirmung umgibt die Prüfschaltung und sollte wie abgebildet an
LO angeschlossen werden.
Verbinden Sie das Gehäuse aller metallischen Testvorrichtungen mit dem Schutzleiter
(Schutzerdung). Beachten Sie die Informationen für Ihre Testvorrichtung. Nichtleitende
Testvorrichtungen müssen so ausgelegt sein, dass sie die maximale Leistungsfähigkeit des
Testgeräts im System verdoppeln.
4-18
2601B-PULSE-900-05 Rev. A August 2021
