Abschnitt 4: Betrieb
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Verbinden Sie das Gehäuse aller metallischen Testvorrichtungen mit dem Schutzleiter
(Schutzerdung). Beachten Sie die Informationen für Ihre Testvorrichtung. Nichtleitende
Testvorrichtungen müssen so ausgelegt sein, dass sie die maximale Leistungsfähigkeit des
Testgeräts im System verdoppeln.

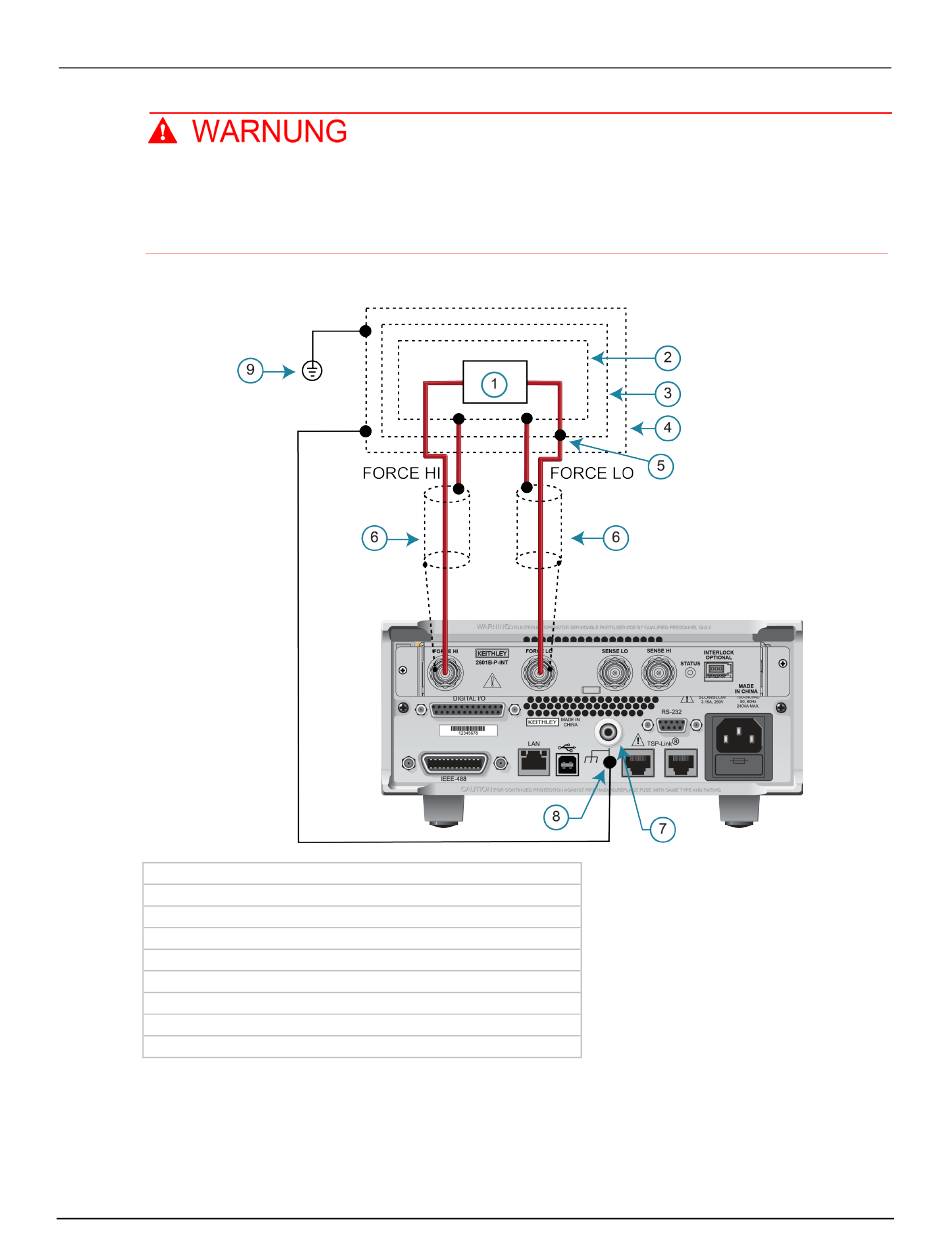

Abbildung 51: Gemeinsame Verwendung von Abschirmungen und Schutzvorrichtungen
1 Prüfschaltung
2 Metallischer Schutzschirm
3 Metallische Lärmabschirmung
4 Metallische Sicherheitsabschirmung
5 LO mit Lärmabschirmung verbunden
6 Koaxialkabelschirm
7 Bananenbuchse zur Gehäuseerdung mit niedrigem Rauschen
8 Gehäuseschraube
9 Schutzleiter (Schutzerdung)
