Ignorierte Einstellungen bei deaktiviertem Impulsgeber

Die folgenden Einstellungen des Impulsgebers haben keinen Einfluss auf den Betrieb des SMU-Geräts,
wenn der Impulsgeber deaktiviert ist:
•
smua.pulser.measure.aperture
•
smua.pulser.measure.delay
•
smua.pulser.protect.sensev
•
smua.pulser.protect.sourcev
•
smua.pulser.rangeY

Beispiele

Die folgenden Themen enthalten TSP-Programmierbeispiele für den Impulsgeber des 2601B-PULSE.
Sie können diese Beispiele als Ausgangsbasis für Ihre eigenen Anwendungen verwenden und sie
nach Bedarf bearbeiten.

Beispiel 1: Zehn-Punkt-Impulsablenkung

Der Code in diesem Beispiel verwendet das Triggermodell, um eine 10-Punkt-Impulsablenkung von 10-
µs-Impulsen von 1 A bis 10 A mit einer Impulsperiode von 1 ms zu programmieren. Als Prüfling wird ein

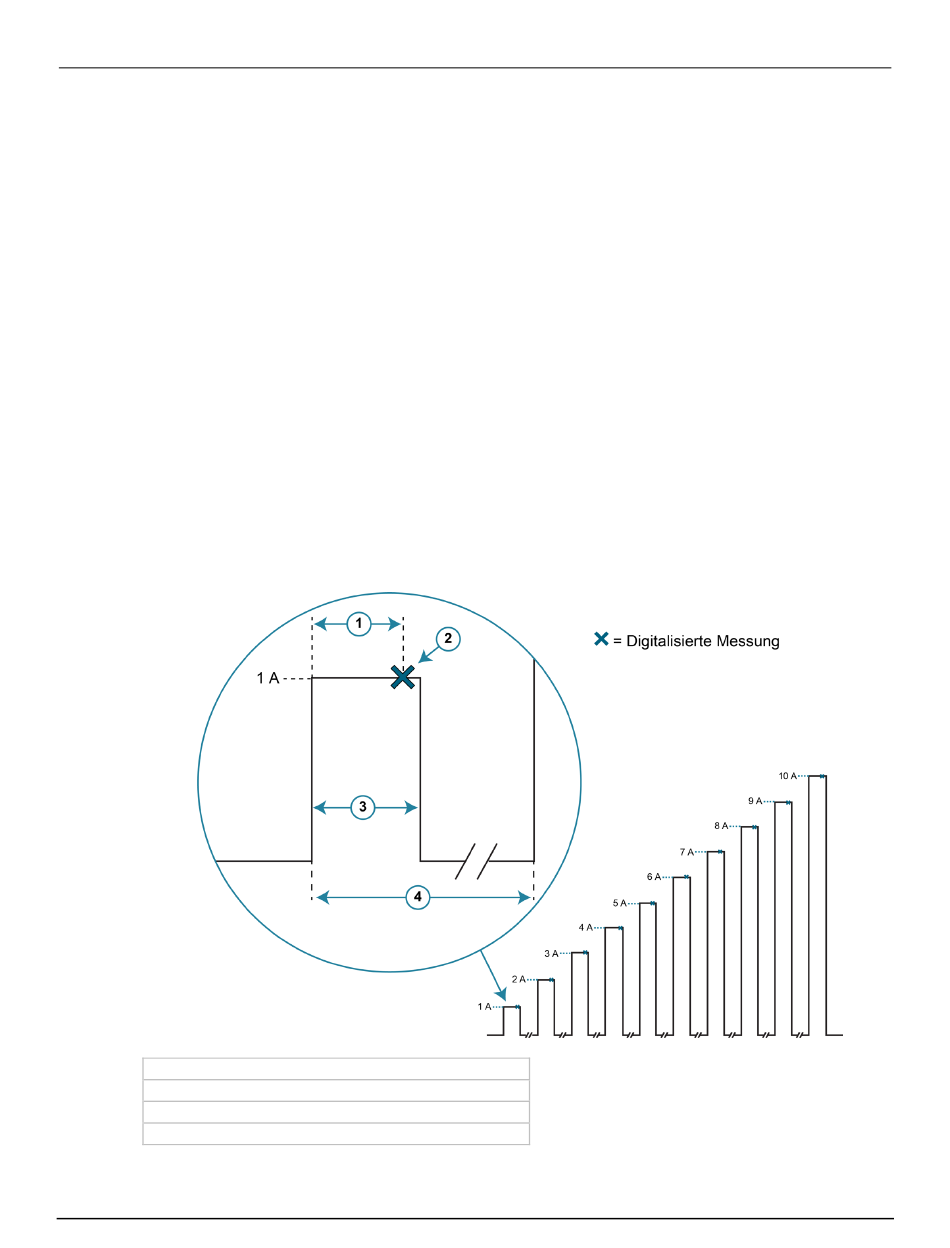

1-Ω-Widerstand verwendet. Die folgende Abbildung veranschaulicht die Impulsaktion im Beispiel:
1 9 µs Messverzögerung
2 Digitalisierte Messung
3 10 µs Impulsbreite
4 1 ms Impulsperiode
2601B-PULSE-900-05 Rev. A August 2021
Abbildung 53: 10-Punkt-Impulsablenkung
