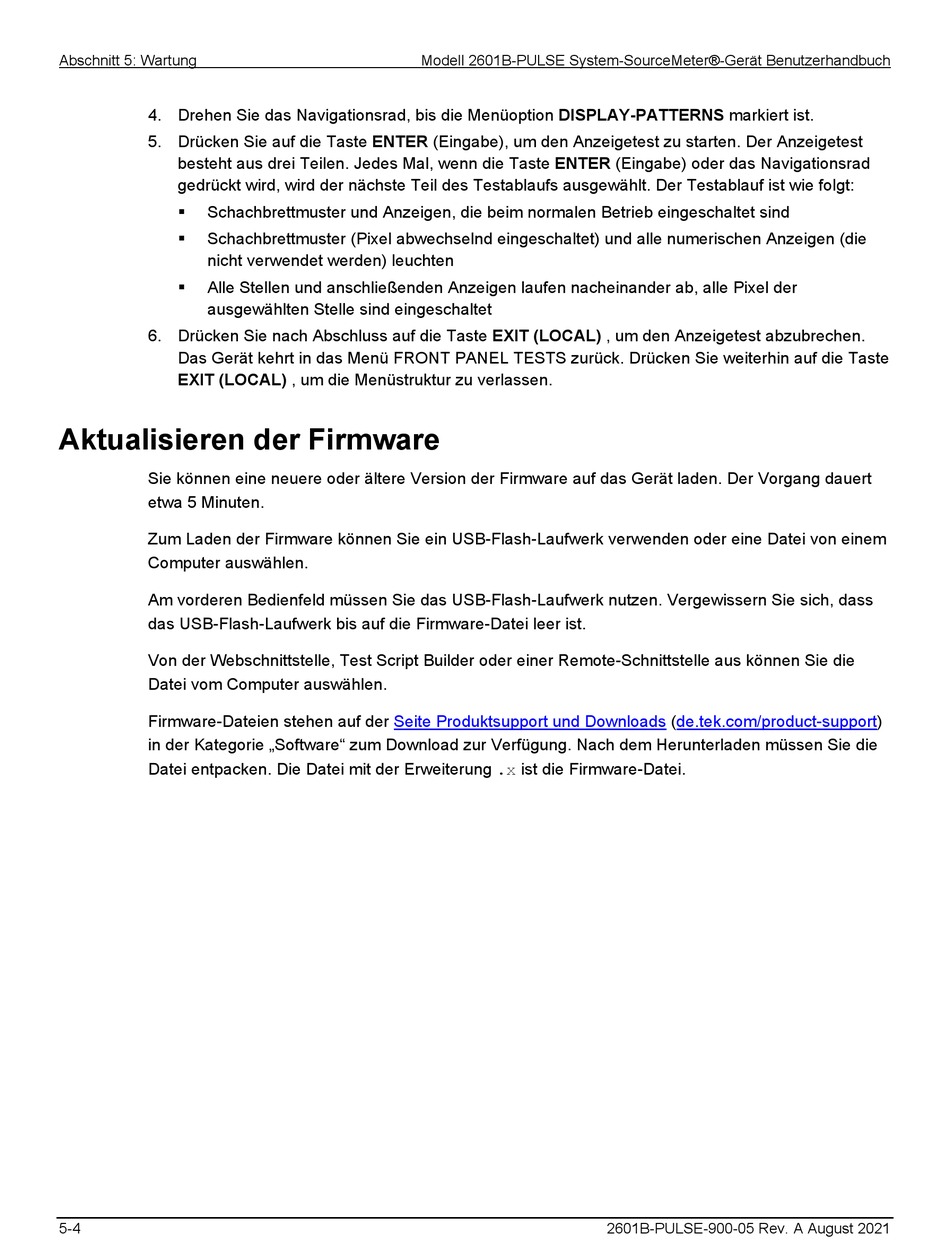

Abschnitt 5: Wartung
4. Drehen Sie das Navigationsrad, bis die Menüoption DISPLAY-PATTERNS markiert ist.
5. Drücken Sie auf die Taste ENTER (Eingabe), um den Anzeigetest zu starten. Der Anzeigetest
besteht aus drei Teilen. Jedes Mal, wenn die Taste ENTER (Eingabe) oder das Navigationsrad
gedrückt wird, wird der nächste Teil des Testablaufs ausgewählt. Der Testablauf ist wie folgt:
Schachbrettmuster und Anzeigen, die beim normalen Betrieb eingeschaltet sind
Schachbrettmuster (Pixel abwechselnd eingeschaltet) und alle numerischen Anzeigen (die
nicht verwendet werden) leuchten
Alle Stellen und anschließenden Anzeigen laufen nacheinander ab, alle Pixel der
ausgewählten Stelle sind eingeschaltet
6. Drücken Sie nach Abschluss auf die Taste EXIT (LOCAL) , um den Anzeigetest abzubrechen.
Das Gerät kehrt in das Menü FRONT PANEL TESTS zurück. Drücken Sie weiterhin auf die Taste
EXIT (LOCAL) , um die Menüstruktur zu verlassen.

Aktualisieren der Firmware

Sie können eine neuere oder ältere Version der Firmware auf das Gerät laden. Der Vorgang dauert
etwa 5 Minuten.
Zum Laden der Firmware können Sie ein USB-Flash-Laufwerk verwenden oder eine Datei von einem
Computer auswählen.
Am vorderen Bedienfeld müssen Sie das USB-Flash-Laufwerk nutzen. Vergewissern Sie sich, dass
das USB-Flash-Laufwerk bis auf die Firmware-Datei leer ist.
Von der Webschnittstelle, Test Script Builder oder einer Remote-Schnittstelle aus können Sie die
Datei vom Computer auswählen.
Firmware-Dateien stehen auf der
in der Kategorie „Software" zum Download zur Verfügung. Nach dem Herunterladen müssen Sie die
Datei entpacken. Die Datei mit der Erweiterung .x ist die Firmware-Datei.
5-4
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Seite Produktsupport und Downloads
(de.tek.com/product-support)
2601B-PULSE-900-05 Rev. A August 2021
