Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Die FORCE- und SENSE-Anschlüsse des 2601B-PULSE sind nur für den Anschluss an
Stromkreise der Messkategorie I mit Transienten mit einer Spitzenspannung von weniger als
1500 V
ausgelegt. Schließen Sie die Anschlüsse des 2601B-PULSE nicht an Stromkreise der
PEAK
CAT II, CAT III oder CAT IV an. Werden die Eingangs-/Ausgangsanschlüsse mit Stromkreisen
höher als CAT I verbunden, kann dies dazu führen, dass das Gerät beschädigt wird oder der
Bediener gefährlichen Spannungen ausgesetzt ist.
Um einen Stromschlag und/oder Schäden am 2601B-PULSE zu vermeiden, sollte beim
Anschluss an eine Quelle mit einer höheren Stromstärke als die des 2601B-PULSE eine vom
Benutzer bereitgestellte Sicherung von maximal 20 A SLO-BLO in Verbindung mit den
Eingangs-/Ausgangsanschlüssen des 2601B-PULSE installiert werden.
2-adrige lokale Messanschlüsse
Die lokale Spannungsmessung ist nur verfügbar, wenn der Impulsgeber deaktiviert ist.
Sie können die in der folgenden Abbildung dargestellten 2-adrigen lokalen Messungen für die folgenden
Quellenmessbedingungen verwenden:
•
Erzeugung und Messung des Stroms
•
Erzeugung und Messung von Spannung in hochohmigen (mehr als 1 kΩ) Prüfschaltungen.
Achten Sie darauf, das 2601B-PULSE für die 2-adrige lokale Messung zu konfigurieren. Informationen
dazu finden Sie unter

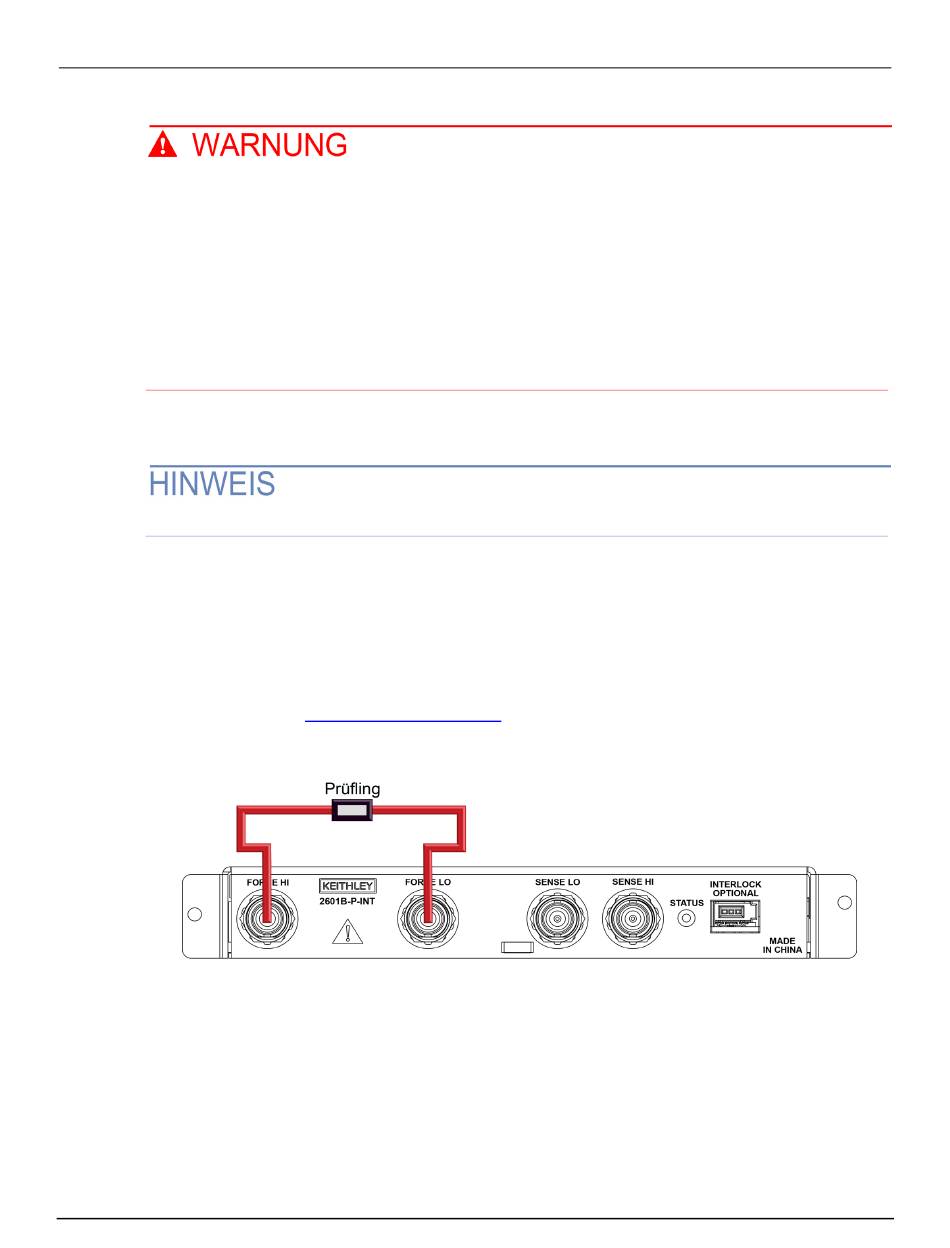

Abbildung 46: Anschlüsse der 2601B-P-INT für die 2-adrige lokale Messung
4-adrige Fernmessanschlüsse
Wenn Spannung in einer niederohmigen Prüfschaltung erzeugt oder gemessen wird, können Fehler im
Zusammenhang mit dem Leitungswiderstand auftreten. Die Spannungsquellen- und Messgenauigkeit
wird durch Verwendung 4-adriger Fernmessanschlüsse optimiert. Bei der Spannungserzeugung sorgt
die 4-adrige Messung dafür, dass der Prüfling mit der programmierten Spannung versorgt wird. Bei der
Messung oder Begrenzung der Spannung wird nur der Spannungsabfall über den Prüfling gemessen.
2601B-PULSE-900-05 Rev. A August 2021
Auswahl des Sense-Modus
(auf Seite 4-22).
Abschnitt 4: Betrieb
4-11
