Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Abschnitt 2: Installation

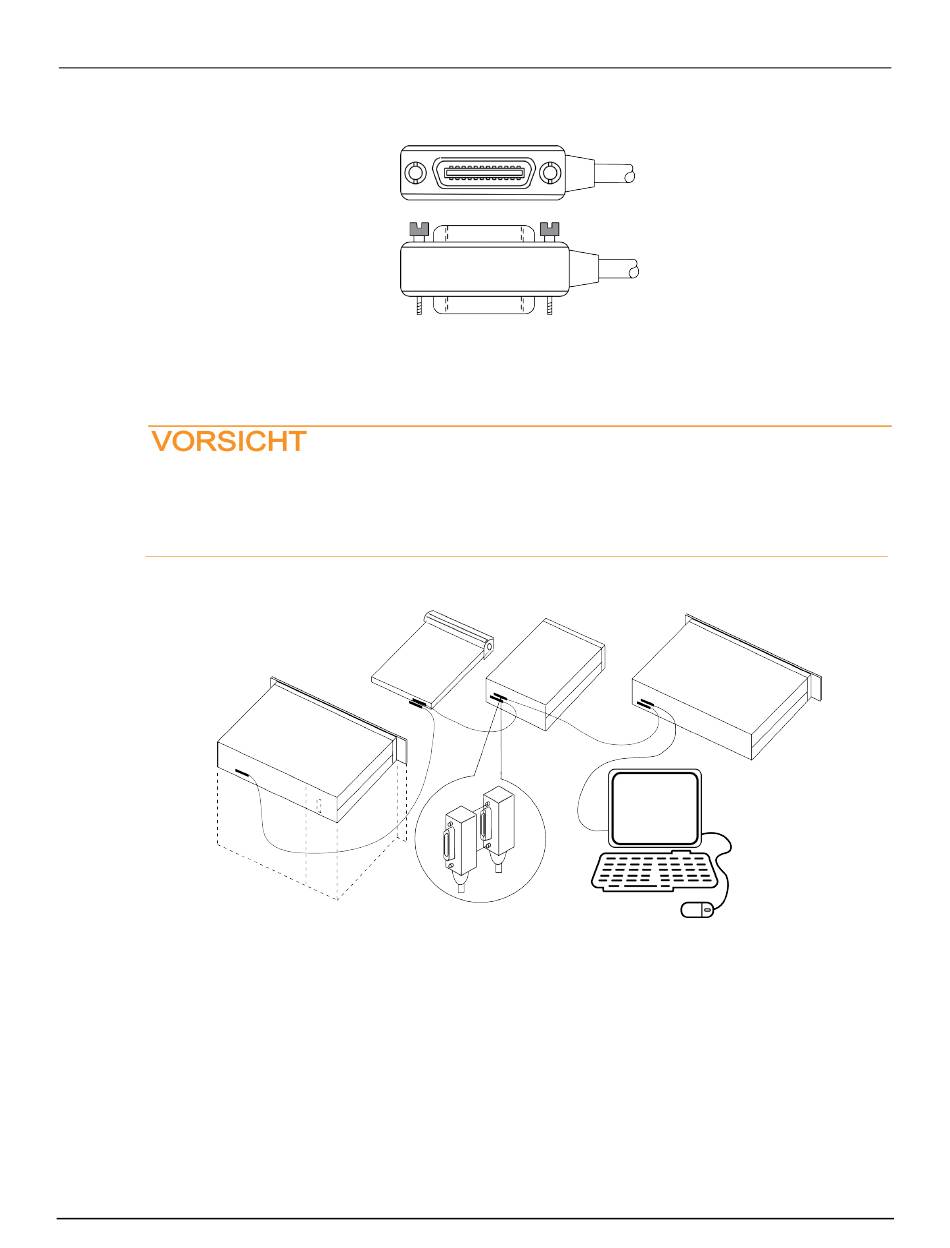

Abbildung 22: GPIB-Steckverbinder
Stapeln Sie die Steckverbinder, um viele parallele Verbindungen zu einem Gerät herzustellen. Jeder
Steckverbinder verfügt über zwei Schrauben, um sicherzustellen, dass die Verbindungen sicher bleiben.
Die folgende Abbildung zeigt ein typisches Anschlussschema für ein Prüfsystem mit mehreren Geräten.
Zur Vermeidung möglicher mechanischer Beschädigungen stapeln Sie nicht mehr als drei
Steckverbinder an einem Gerät. Verwenden Sie nur geschirmte IEEE-488-Kabel, um Störungen
durch elektromagnetische Strahlung zu minimieren. Wenden Sie sich an Keithley Instruments,
um geschirmte Kabel zu erhalten.
Abbildung 23: IEEE-488-Anschlüsse
2601B-PULSE-900-05 Rev. A August 2021
2-31
