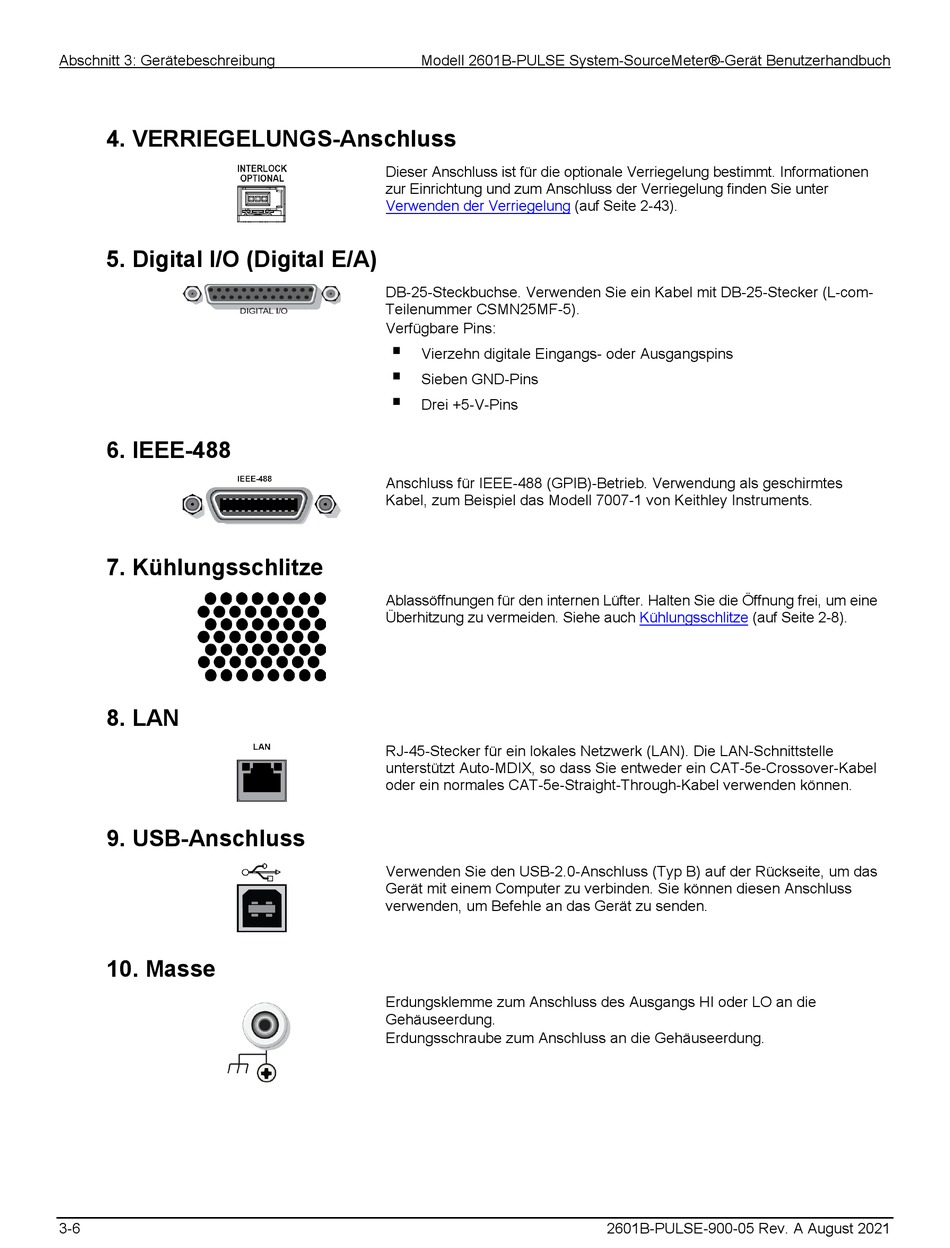

Abschnitt 3: Gerätebeschreibung
4. VERRIEGELUNGS-Anschluss
5. Digital I/O (Digital E/A)
6. IEEE-488
7. Kühlungsschlitze
8. LAN
9. USB-Anschluss
10. Masse
3-6
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Dieser Anschluss ist für die optionale Verriegelung bestimmt. Informationen
zur Einrichtung und zum Anschluss der Verriegelung finden Sie unter
Verwenden der Verriegelung
DB-25-Steckbuchse. Verwenden Sie ein Kabel mit DB-25-Stecker (L-com-
Teilenummer CSMN25MF-5).
Verfügbare Pins:
Vierzehn digitale Eingangs- oder Ausgangspins
Sieben GND-Pins
Drei +5-V-Pins
Anschluss für IEEE-488 (GPIB)-Betrieb. Verwendung als geschirmtes
Kabel, zum Beispiel das Modell 7007-1 von Keithley Instruments.
Ablassöffnungen für den internen Lüfter. Halten Sie die Öffnung frei, um eine
Überhitzung zu vermeiden. Siehe auch
RJ-45-Stecker für ein lokales Netzwerk (LAN). Die LAN-Schnittstelle
unterstützt Auto-MDIX, so dass Sie entweder ein CAT-5e-Crossover-Kabel
oder ein normales CAT-5e-Straight-Through-Kabel verwenden können.
Verwenden Sie den USB-2.0-Anschluss (Typ B) auf der Rückseite, um das
Gerät mit einem Computer zu verbinden. Sie können diesen Anschluss
verwenden, um Befehle an das Gerät zu senden.
Erdungsklemme zum Anschluss des Ausgangs HI oder LO an die
Gehäuseerdung.
Erdungsschraube zum Anschluss an die Gehäuseerdung.
(auf Seite 2-43).
Kühlungsschlitze
(auf Seite 2-8).
2601B-PULSE-900-05 Rev. A August 2021
