Abschnitt 2: Installation
Verriegelungsanschlüsse über digitalen E/A-Ausgang
Die folgende Abbildung zeigt Pin 20 des digitalen E/A-Anschlusses als Masse. Sie können Pin 15, 16,
17, 18, 19 oder 21 als Masse verwenden.
Die +5-V-Quelle ist als Pin 22 des digitalen E/A-Anschlusses dargestellt. Sie können auch Pin 23
oder 25 als +5-V-Quelle verwenden. Verwenden Sie ein zweiadriges Niederspannungskabel, um die
+5-V-Quelle an den Niederspannungsfernschalter anzuschließen. Empfohlen wird ein Kabel mit 22
AWG (maximal 20 AWG) mit einem Außendurchmesser von 1,2 mm bis 1,6 mm.

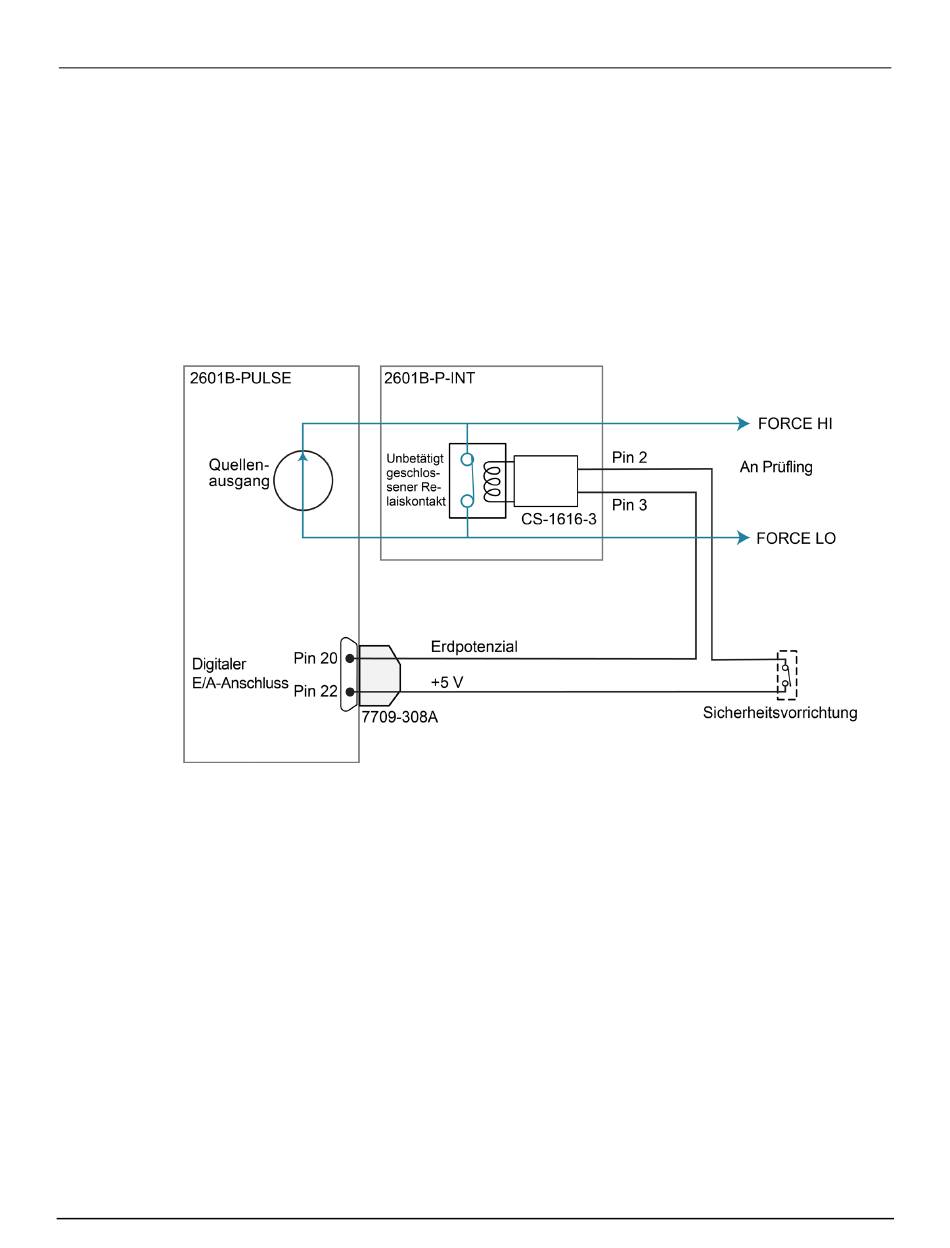

Abbildung 25: Verriegelungsanschlüsse am digitalen E/A-Anschluss
2601B-PULSE-900-05 Rev. A August 2021
