Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
So installieren Sie die 2601B-P-INT:
1. Trennen Sie die Stromanschlüsse vom 2601B-PULSE.
2. Entfernen Sie auf der Rückseite des 2601B-PULSE die Schrauben links von KANAL A: DC/PULSE-
Klemmleiste und rechts von KANAL A: DC-Klemmleiste. Bewahren Sie die Schrauben für einen
Betrieb ohne installierte 2601B-P-INT auf. Die folgende Abbildung zeigt die Position der Schrauben.

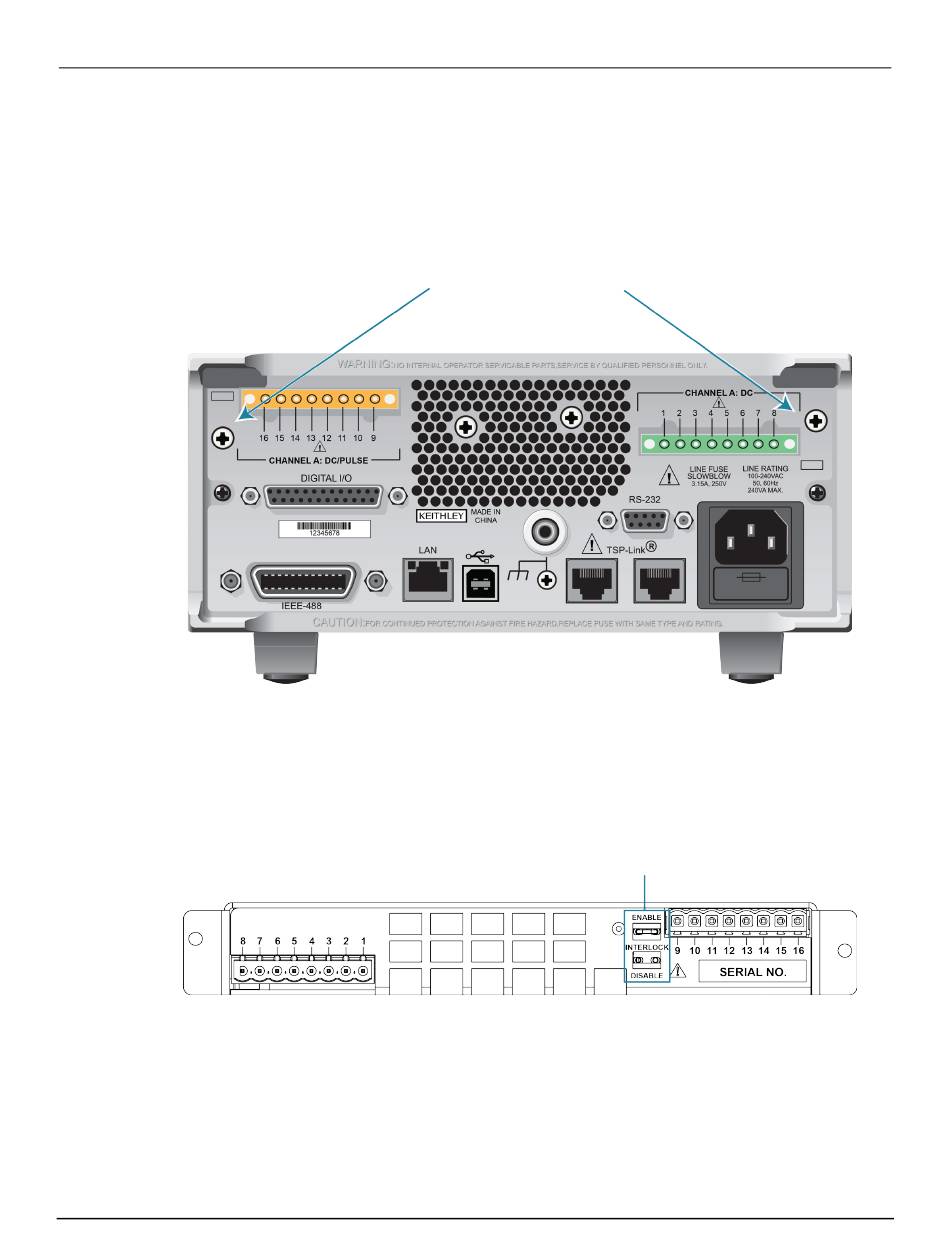

Abbildung 10: Entfernen der Schrauben von der Rückseite des 2601B-PULSE
3. Positionieren Sie die Verriegelungsbrücke am Klemmleistenpaneel der 2601B-P-INT. Stecken
Sie die Brücke mit einer Spitzzange in den ENABLE-Steckplatz, wenn Sie eine Verriegelung
verwenden, und in den DISABLE-Steckplatz, wenn Sie keine Verriegelung verwenden. Die
nachfolgende Abbildung zeigt die Verriegelungsbrücke.
4. Richten Sie das Klemmleistenpaneel der 2601B-P-INT an den Klemmleisten auf der Rückseite
des 2601B-PULSE aus.
5. Drücken Sie die 2601B-P-INT-Anschlüsse fest auf die Klemmleisten auf der Rückseite des
2601B-PULSE.
2601B-PULSE-900-05 Rev. A August 2021
Abbildung 11: Verriegelungsbrücke am Klemmleistenpaneel der
2601B-P-INT-Verriegelungsbox
Abschnitt 2: Installation
2-7
