Abschnitt 3: Gerätebeschreibung
Anzeigen von Ereignissen im LXI-Ereignisprotokoll
Die Protokolloption öffnet das LXI-Ereignisprotokoll. Das Ereignisprotokoll zeichnet alle LXI-Ereignisse
auf, die das Gerät erzeugt und empfängt. Das Protokoll enthält die folgenden Informationen:
•
Die Spalte „EventID" zeigt die Kennung des Ereignisses an, das die Ereignismeldung erzeugt hat.
•
Die Spalte „PTP Timestamp" zeigt die Sekunden und Sekundenbruchteile (Nanosekunden) an,
wann das Ereignis aufgetreten ist.
•
Die Spalte „Data" (Daten) zeigt den Text der Ereignisnachricht an.
Um das Ereignisprotokoll zu leeren und die Informationen auf dem Bildschirm zu aktualisieren,
wählen Sie Refresh (aktualisieren) aus.
Protokollieren von LAN-Triggerereignissen im Ereignisprotokoll
Sie können das Ereignisprotokoll verwenden, um alle LXI-Trigger aufzuzeichnen, die vom 2601B-PULSE
erzeugt und empfangen werden. Sie können das Ereignisprotokoll über jede beliebige Befehlsschnittstelle
oder die eingebetteten Webschnittstelle anzeigen. Die folgende Abbildung zeigt die Darstellung des LXI-
Ereignisprotokolls über die Option „Log" (Protokoll) in der eingebetteten Webschnittstelle.
3-38
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch

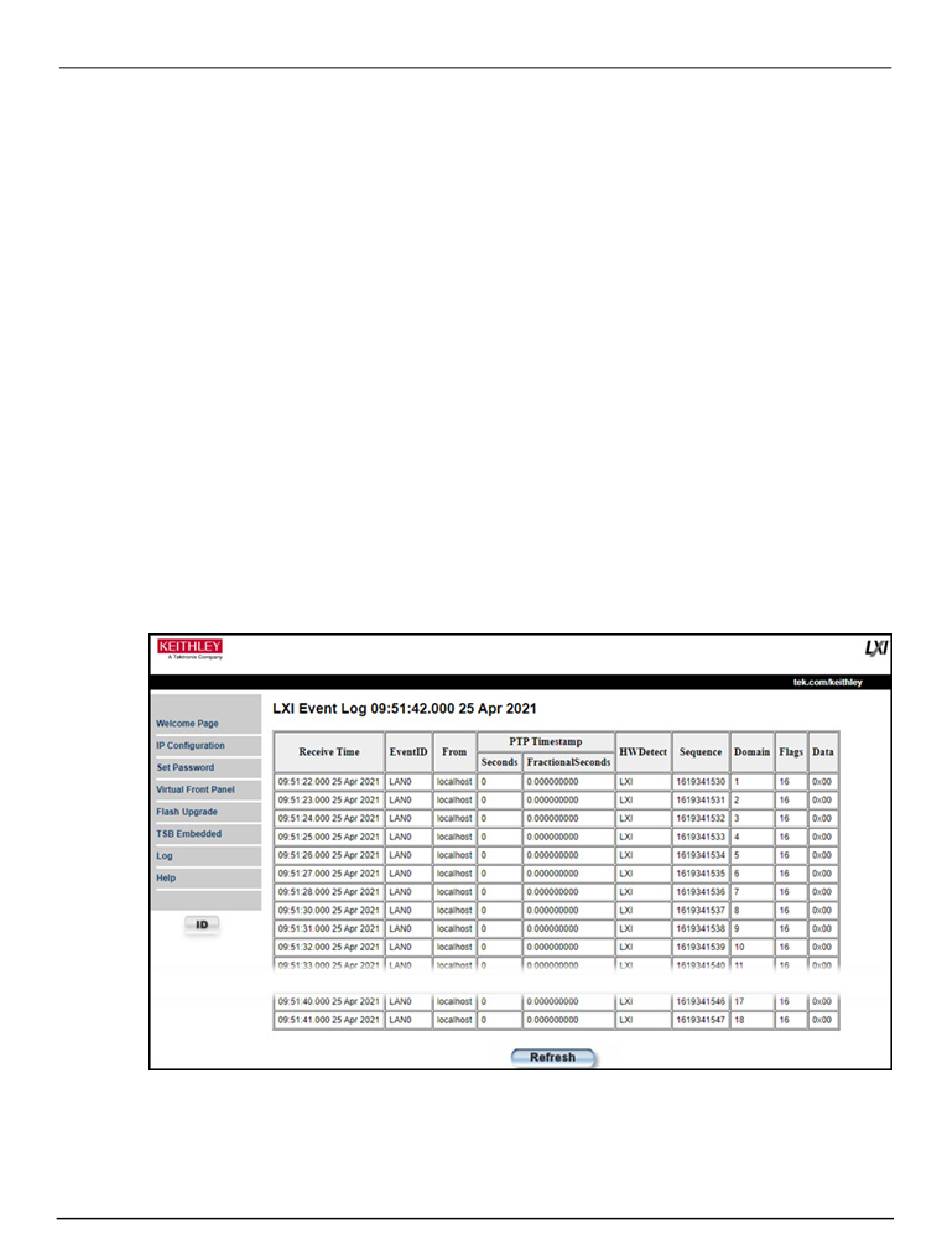

Abbildung 39: LXI-Ereignisprotokoll
2601B-PULSE-900-05 Rev. A August 2021
