Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
11. TSP-Link
12. Leistungsmodul
13. RS-232
Menüübersicht
Die folgenden Themen beschreiben, wie Sie mit den Menüs des vorderen Bedienfelds arbeiten.
Menüführung
Um durch die Menüs und Untermenüs zu navigieren, darf sich das 2601B-PULSE nicht im
Bearbeitungsmodus befinden (EDIT-Anzeige leuchtet nicht).
Auswählen von Menüoptionen
Verwenden Sie die Tasten am vorderen Bedienfeld wie folgt, um durch die Haupt- und
Konfigurationsmenüs zu navigieren:
•
Drücken Sie eine der CURSOR-Pfeiltasten, um eine Option zu markieren.
•
Drehen Sie das Navigationsrad (im oder gegen den Uhrzeigersinn), um eine Option zu markieren.
•
Drücken Sie die Taste ENTER (Eingabe) (oder das Navigationsrad), um eine Option auszuwählen.
•
Verwenden Sie die Taste EXIT (LOCAL) (Beenden (lokal)), um Änderungen zu verwerfen oder
zum vorherigen Menü oder zur vorherigen Anzeige zurückzukehren.
Drehen Sie für eine schnelle Menüführung das Navigationsrad, um eine Option zu markieren, und
drücken Sie anschließend das Navigationsrad, um die markierte Option auszuwählen.
Menübäume
Sie können den Betrieb des Geräts über die Menüs konfigurieren, die über das vordere Bedienfeld
zugänglich sind.
2601B-PULSE-900-05 Rev. A August 2021

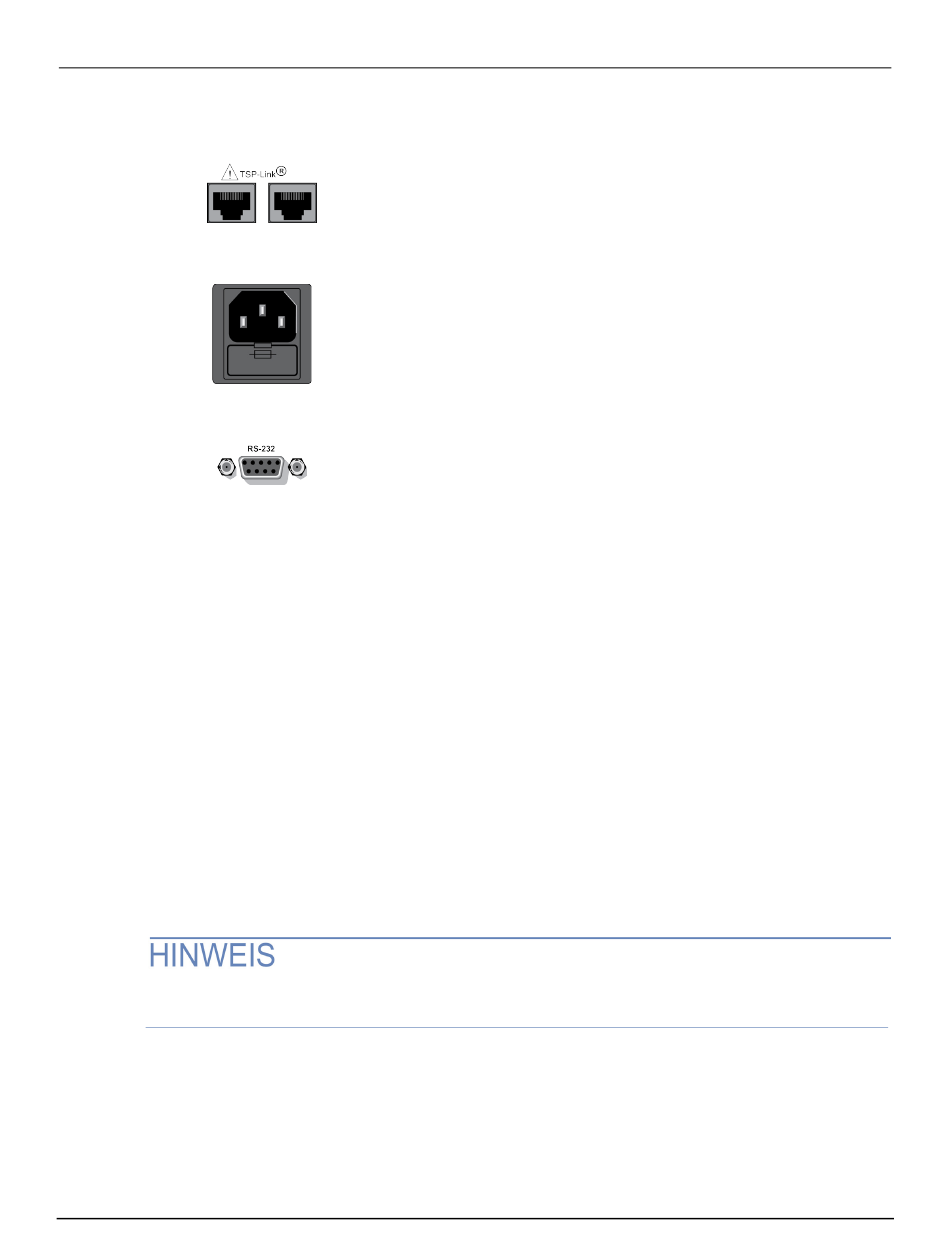

Erweiterungsschnittstelle, über die ein 2601B-PULSE und andere TSP-fähige
Geräte getriggert werden und miteinander kommunizieren können.
Enthält den AC-Netzanschluss und die Netzsicherung. Das Gerät kann mit
Netzspannungen von 100 V AC bis 240 V AT bei einer Netzfrequenz von
50 Hz oder 60 Hz betrieben werden.
DB-9-Steckbuchse. Verwenden Sie für den RS-232-Betrieb ein geschirmtes
DB-9-Straight-Through-Kabel (nicht Nullmodem) zum Anschließen an den
Computer.
Abschnitt 3: Gerätebeschreibung
3-7
