Abschnitt 2: Installation
LAN-Status-LEDs
Die nachstehende Abbildung zeigt die beiden Status-LEDs, die sich am LAN-Anschluss des Geräts
befinden. Die Tabelle unterhalb der Abbildung erläutert die LED-Zustände. Die mit 1 beschriftete LED
zeigt an, dass der LAN-Anschluss mit einem 100-Mbit/s-Netzwerk verbunden ist. Die mit 2
beschriftete LED zeigt an, dass der LAN-Anschluss mit einem 10-Mbit/s-Netzwerk verbunden ist.
Zustand der LED
Aus
Ein
Blinkt
Auswählen eines LAN-Schnittstellenprotokolls
Sie können ein Remote-Schnittstellenprotokoll verwenden, um die Verbindung mit dem 2601B-PULSE
herzustellen. Das 2601B-PULSE bietet Telnet-, VXI-11- und Raw-Socket-LAN-Schnittstellen mit
zugehörigen LAN-Protokollen (jede Schnittstelle verwendet ein anderes Protokoll). Wählen Sie die
Schnittstelle entsprechend dem benötigten Protokoll aus.
Sie können auch die Death Socket Termination (DST)-Schnittstelle verwenden, um
Verbindungsprobleme zu beheben.
Sie können jeweils nur eine Remote-Schnittstelle verwenden. Obwohl mehrere Ethernet-Verbindungen
zum Gerät geöffnet werden können, kann jeweils nur eine zur Steuerung des Geräts verwendet werden.
2-26
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch

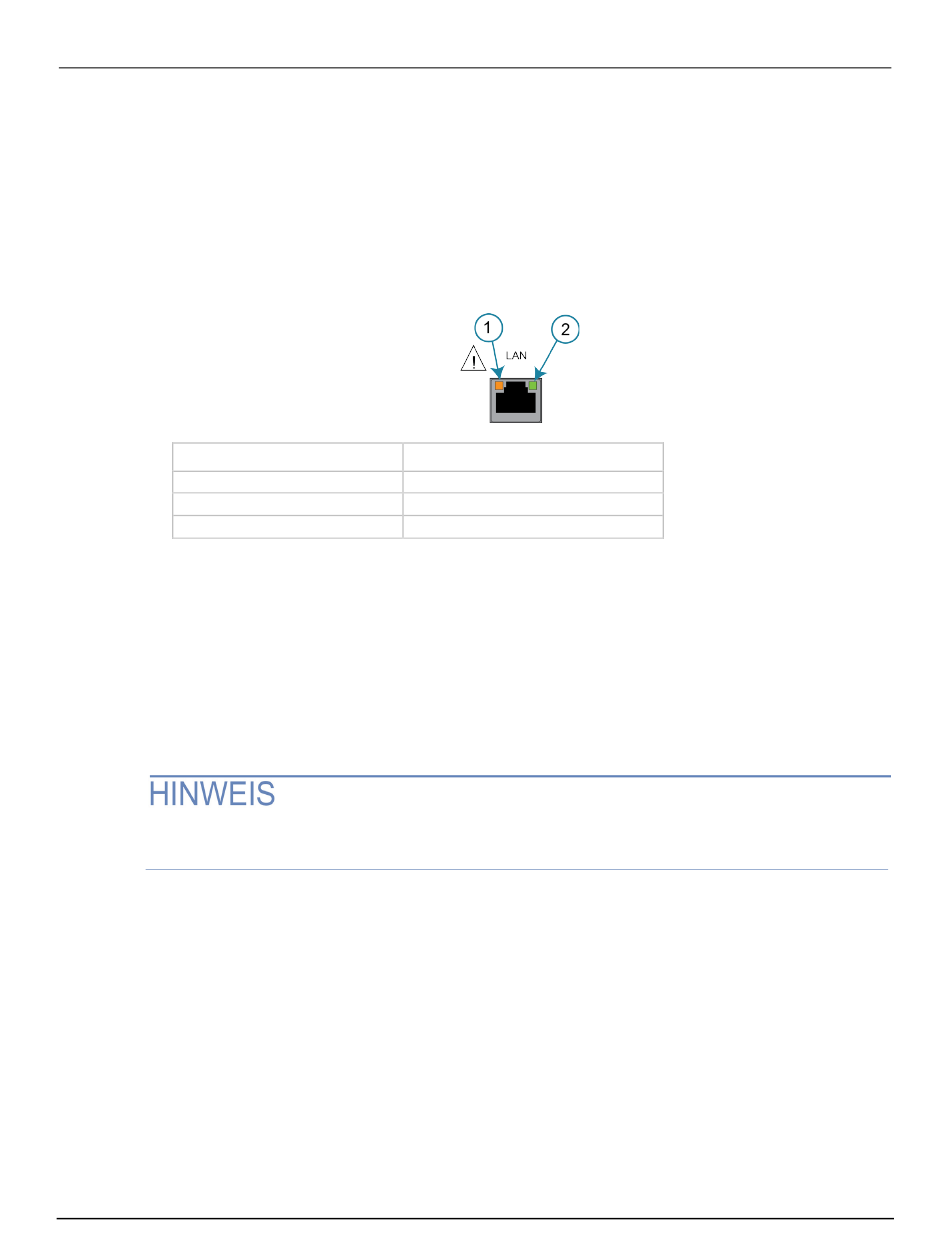

Abbildung 20: LAN-Status
Zustand des Netzwerks
nicht verbunden
verbunden
sendet oder empfängt Daten
