Abschnitt 4: Betrieb

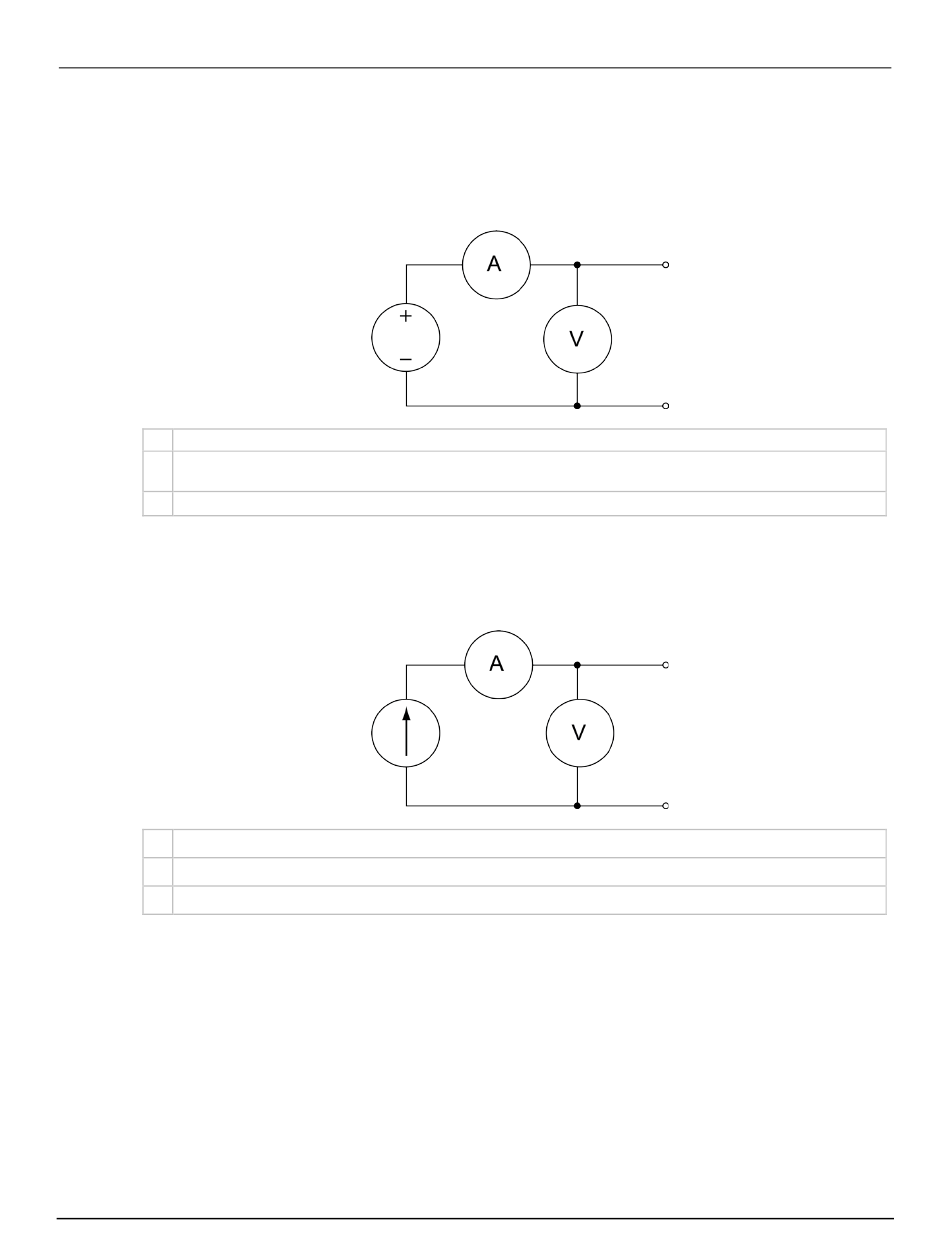

Die grundlegenden Quellenmesskonfigurationen für das 2601B-PULSE sind in den folgenden
Abbildungen dargestellt. Wenn Spannung erzeugt wird, können Sie Spannung oder Strom messen,
wie in der folgenden Abbildung dargestellt.
A Strommesser
+ Spannungsquelle
−
V
Spannungsmesser
Wenn das SMU-Gerät oder der Impulsgeber Strom liefert, können Sie Spannung oder Strom messen,
wie in der folgenden Abbildung dargestellt.
Strommesser
A
Stromquelle
↑
Spannungsmesser
V
Nähere Informationen finden Sie im Model 2601B-PULSE Reference Manual (Referenzhandbuch für das
Modell 2601B-PULSE) unter "Basic circuit configurations" („Grundlegende Schaltungskonfigurationen").
4-8
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Abbildung 41: Grundlegende Quellenmesskonfigurationen: Quelle V
Abbildung 42: Grundlegende Quellenmesskonfiguration: Quelle I
