Abschnitt 4: Betrieb
Wenn der Impulsgeber aktiviert ist, müssen Sie 4-adrige Fernmessanschlüsse verwenden. Das Gerät
verwendet die Fernmessung unabhängig von der Sense-Einstellung.
Wenn der Impulsgeber deaktiviert ist, ist die standardmäßige Sense-Einstellung 2-adrig lokal. Wenn
Sie die 4-adrige Fernmessung nutzen möchten, müssen Sie Sense ändern. Informationen dazu
finden Sie unter
Bei Verwendung der 4-adrigen Spannungsmessung ist es unerlässlich, dass Sie die richtigen Kelvin-
Verbindungen zwischen den entsprechenden Force- und Sense-Leitungen herstellen und
aufrechterhalten, um den ordnungsgemäßen Betrieb des Geräts sicherzustellen und präzise
Spannungsmessungen vorzunehmen. Sense HI muss mit Force HI verbunden sein und Sense LO mit
Force LO.
Bei der Spannungserzeugung mit Fernmessung stützt sich das Gerät auf die mit den Sense-
Leitungen erfasste Spannung, um die korrekte Regelung seiner Ausgangsspannung zu gewährleisten
und die Spannung über den Prüfling ordnungsgemäß zu begrenzen. Wird eine Sense-Leitung von
der zugehörigen Force-Leitung getrennt, wird eine fehlerhafte Spannung gemessen. Die
Ausgangsspannung kann auf einen Pegel eingestellt werden, der sich grundlegend vom
programmierten Spannungspegel unterscheidet. Darüber hinaus kann die Spannung über das Gerät
die programmierten Quellengrenzspannung übersteigen, wodurch das Gerät oder die Testvorrichtung
möglicherweise Schaden nehmen können.
In beiden Fällen wird die Spannung nicht korrekt gemessen, wenn eine Sense-Leitung von ihrer
zugehörigen Force-Leitung getrennt wird.
Mit der Kontaktprüfung können Sie überprüfen, ob die Sense-Leitungen verbunden sind, bevor Sie
die Fernmessung aktivieren oder den Ausgang einschalten. Siehe
Seite 4-13).
Verwenden Sie die 4-adrige Fernmessung für die folgenden Quellenmessbedingungen:
•
Wenn der Impulsgeber aktiviert ist
•
Spannungserzeugung oder -messung in niederohmigen (<1 kΩ) Prüfschaltungen
•
Durchsetzung der Spannungskonformitätsgrenze direkt am Prüfling
4-12
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Auswahl des Sense-Modus

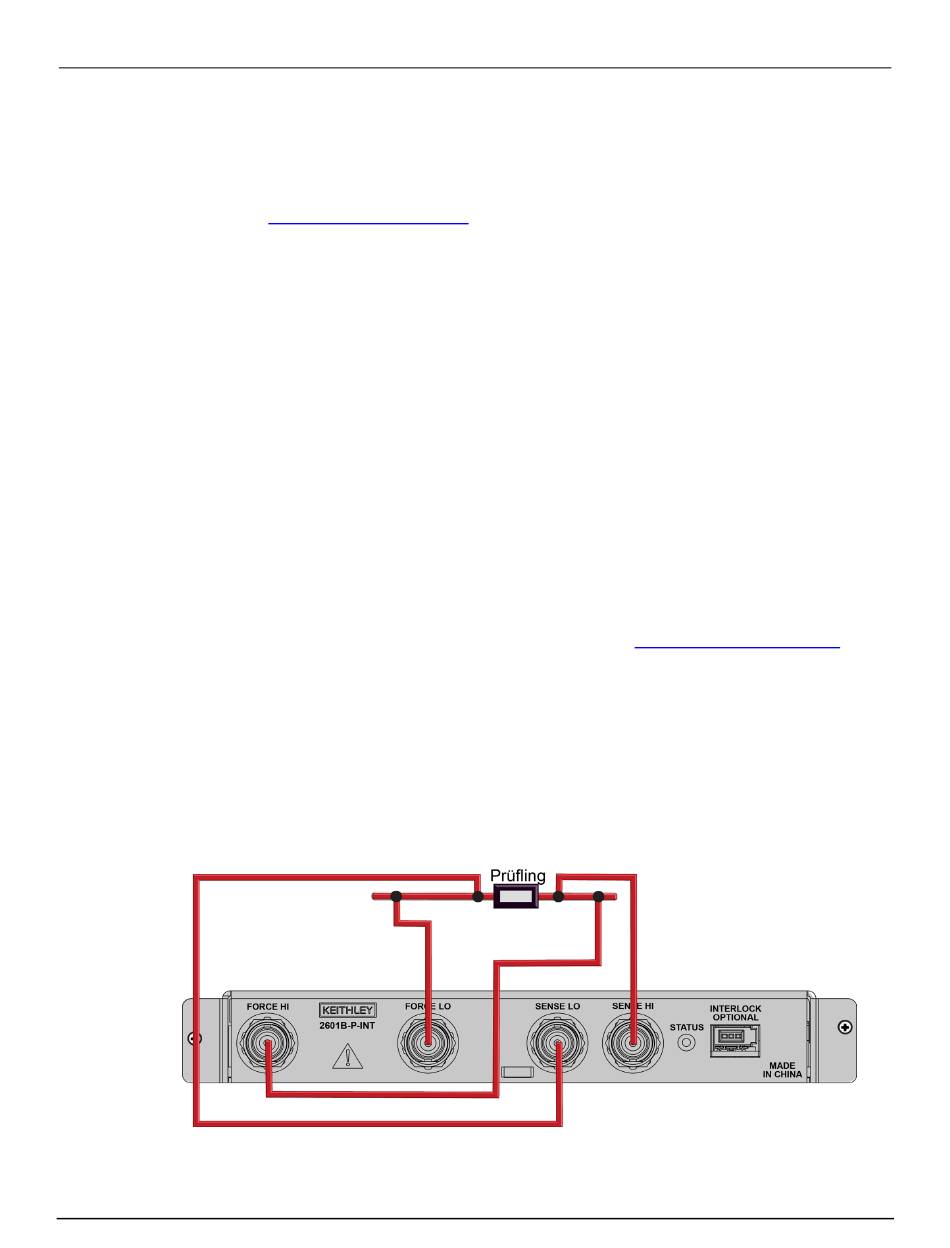

Abbildung 47: Vieradrige 2601B-P-INT-Anschlüsse (Fernmessung)
(auf Seite 4-22).
Kontaktprüfungsmessungen
2601B-PULSE-900-05 Rev. A August 2021
(auf
