Abschnitt 2: Installation
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Die folgende Abbildung zeigt ein Crossover-Kabel der Kategorie 5e RJ-35 (1) zwischen dem Gerät
und dem Rechner.

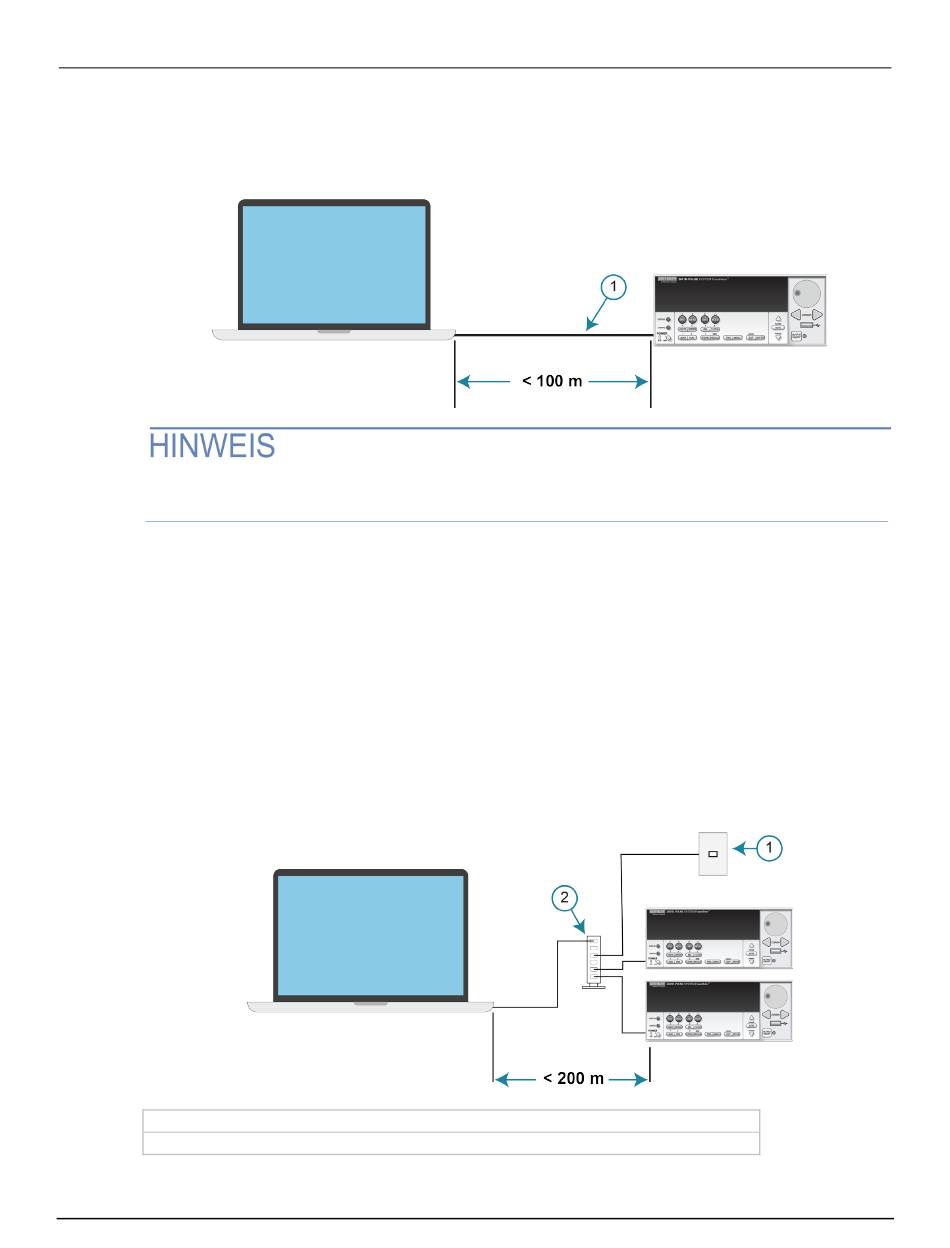

Abbildung 16: Eins-zu-Eins-Anschluss mit einem Crossover-Kabel
Das 2601B-PULSE unterstützt Auto-MDIX und kann entweder normale LAN CAT-5-Kabel (Patch)
oder Crossover-Kabel verwenden. Das Gerät stellt sich automatisch auf das jeweilige Kabel ein.
Eins-zu-Viele-Anschluss
Mit einem LAN-Hub kann eine einzelne Netzwerkkarte mit so vielen Geräten verbunden werden, wie
der Hub unterstützen kann. Dafür sind Straight-Through-Netzwerkkabel (keine Crossover-Kabel) für
Hubanschlüsse erforderlich.
Diese Methode bietet den Vorteil, dass Messkanäle einfach erweitert werden können, wenn die
Testanforderungen die Kapazität eines einzelnen Geräts übersteigen. Wenn nur die Geräte an den Hub
angeschlossen sind, handelt es sich um ein isoliertes Gerätenetzwerk. Wenn jedoch ein
Unternehmensnetzwerk an den Hub angeschlossen ist, werden die Geräte Teil des größeren Netzwerks.
Abbildung 17: Eins-zu-Viele-Anschluss mit einem Netzwerkhub oder -Switch
1 Unternehmensnetzwerk
2 Hub
2-18
2601B-PULSE-900-05 Rev. A August 2021
