Abschnitt 4: Betrieb
Anschlüsse an LO am 2601B-PULSE liegen nicht zwingend bei 0 V. Zwischen LO und
Gehäusemasse können gefährliche Spannungen vorhanden sein. Stellen Sie sicher, dass im
gesamten Testsystem Vorkehrungen zum Schutz vor hohen Spannungen getroffen wurden.
Alternativ können Sie gefährliche Pegel durch einen externen Schutz begrenzen, um die
Spannung zwischen LO und Gehäuse zu begrenzen. Werden keine Vorkehrungen zum Schutz
vor hohen Spannungen im gesamten Testsystem getroffen oder gefährliche Pegel nicht
begrenzt, kann dies zu schweren Verletzungen oder zum Tod durch Stromschlag führen.

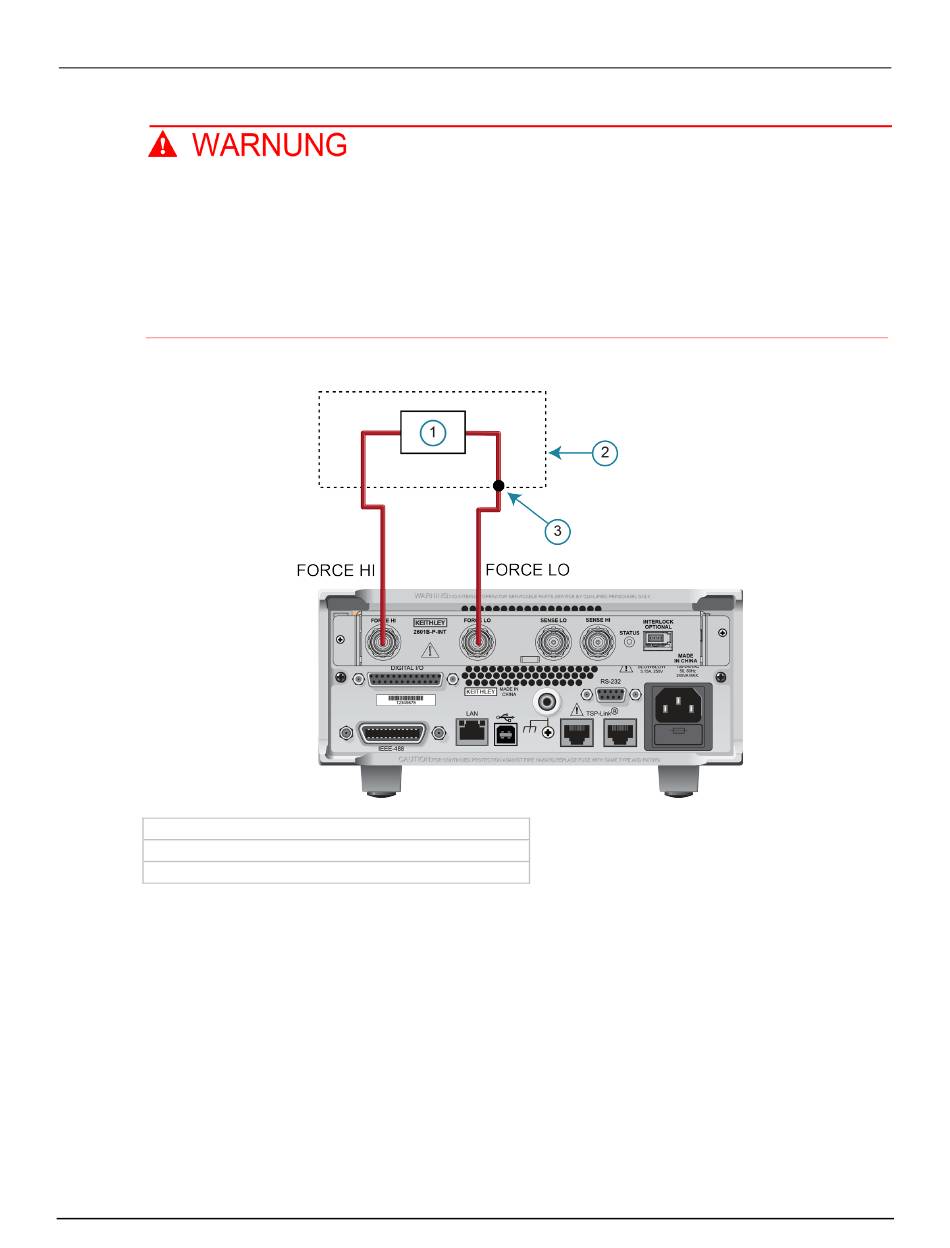

Abbildung 50: Lärmabschirmung
1 Prüfschaltung
2 Metallische Lärmabschirmung
3 LO mit Lärmabschirmung verbunden
Gemeinsame Verwendung von Abschirmungen und Schutzvorrichtungen
Die folgenden Abbildungen zeigen Anschlüsse für ein Testsystem mit einer Lärmabschirmung, einer
Sicherheitsabschirmung und einer Schutzvorrichtung. Die Schutzschirme werden an die angetriebene
Schutzvorrichtung des SMU-Geräts angeschlossen. Die Lärmabschirmung wird an LO angeschlossen.
Die Sicherheitsabschirmung wird mit dem Gehäuse und dem Schutzleiter (Schutzerdung) verbunden.
2601B-PULSE-900-05 Rev. A August 2021
4-19
