Abschnitt 2: Installation
Abmessungen der 2601B-P-INT
Die folgende Abbildung zeigt die Abmessungen der 2601B-P-INT Verriegelungs- und Steckverbinderbox.
Die 2601B-P-INT wiegt 0,5 kg.
Installieren der 2601B-P-INT
Im Lieferumfang des 2601B-PULSE ist als Zubehör die 2601B-P-INT Rückseitenverriegelungs- und
Steckverbinderbox enthalten. Die 2601B-P-INT:
•
Vereinfacht Testverbindungen zum 2601B-PULSE, indem sie Klemmleistenanschlüsse in
Standard-BNC-Anschlüsse umwandelt.
•
Stellt Verbindungen zwischen den Klemmleisten von KANAL A: DC und KANAL A: DC/PULSE her.
•
Bietet Anschlüsse für eine optionale Verriegelung
Einzelheiten zum Anschluss der Verriegelung finden Sie unter
2-43).
Verwenden Sie zum Anschluss an das Gerät die mit der 2601B-P-INT gelieferten Schrauben. Die
Schrauben, die Sie vom Gerät entfernen, gewährleisten keine sichere Verbindung.
2-6
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch

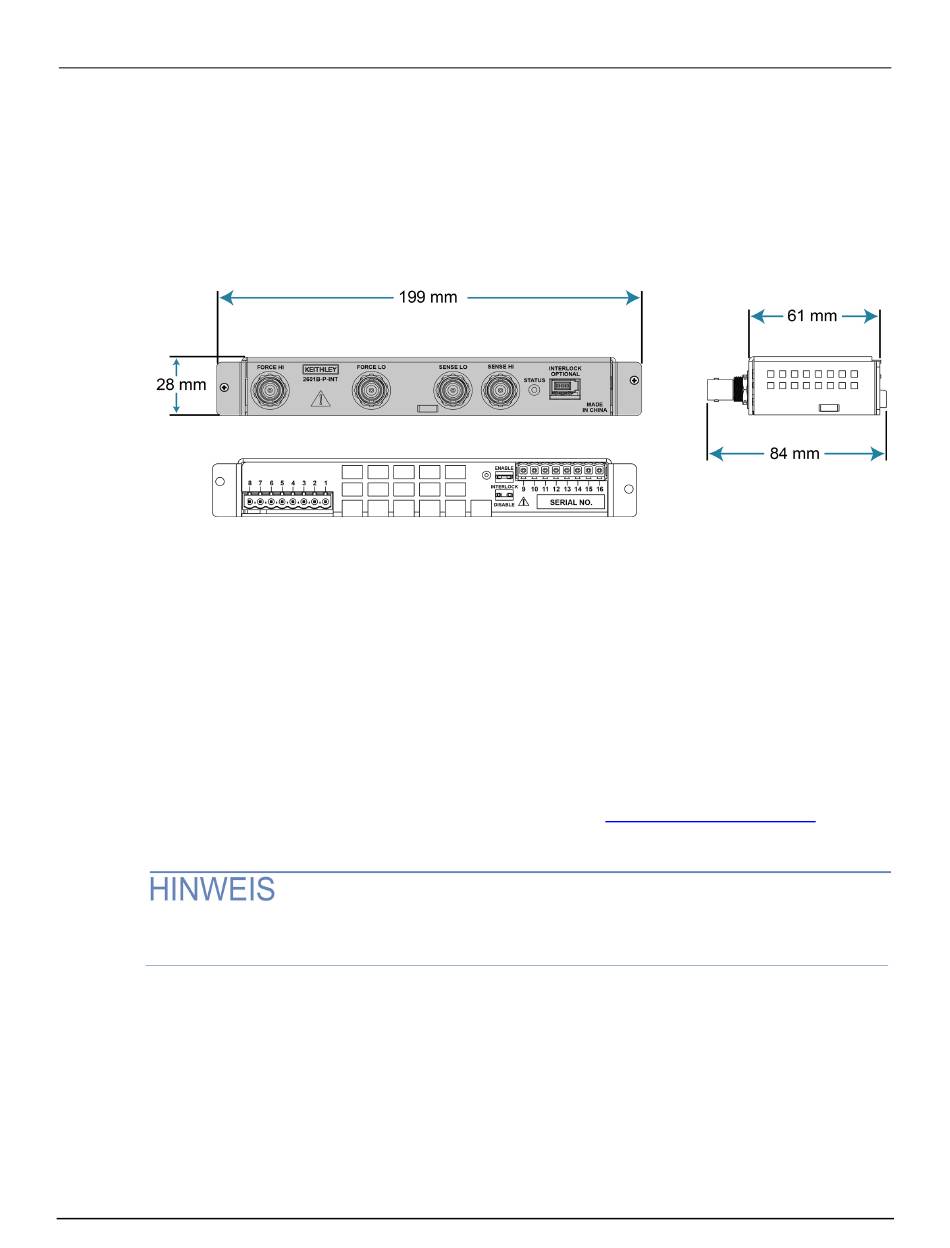

Abbildung 9: Abmessungen der 2601B-P-INT
