Abschnitt 2: Installation
RS-232 Pinbelegung
Pin-Nummer
1
2
3
4
5
6
7
8
9
Die folgende Tabelle zeigt die Pinbelegung für den 9-poligen (DB-9) oder den 25-poligen (DB-25)
seriellen Anschlussstecker am Computer.
Pinbelegung der seriellen Schnittstelle am Computer
Signal*
DCD, Datenträgererkennung
RXD, Dateneingang
TXD, Datenübertragung
DTR, Datenendgerät bereit
GND, Signalerdung
DSR, Datenset bereit
RTS, Sendeanforderung
CTS, Sendebereitschaft
RI, Ring Indicator (Rufanzeige)
* Das 2601B-PULSE verwendet nicht alle RS-232-Signale. Siehe
(auf Seite 2-37).
2-38
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch

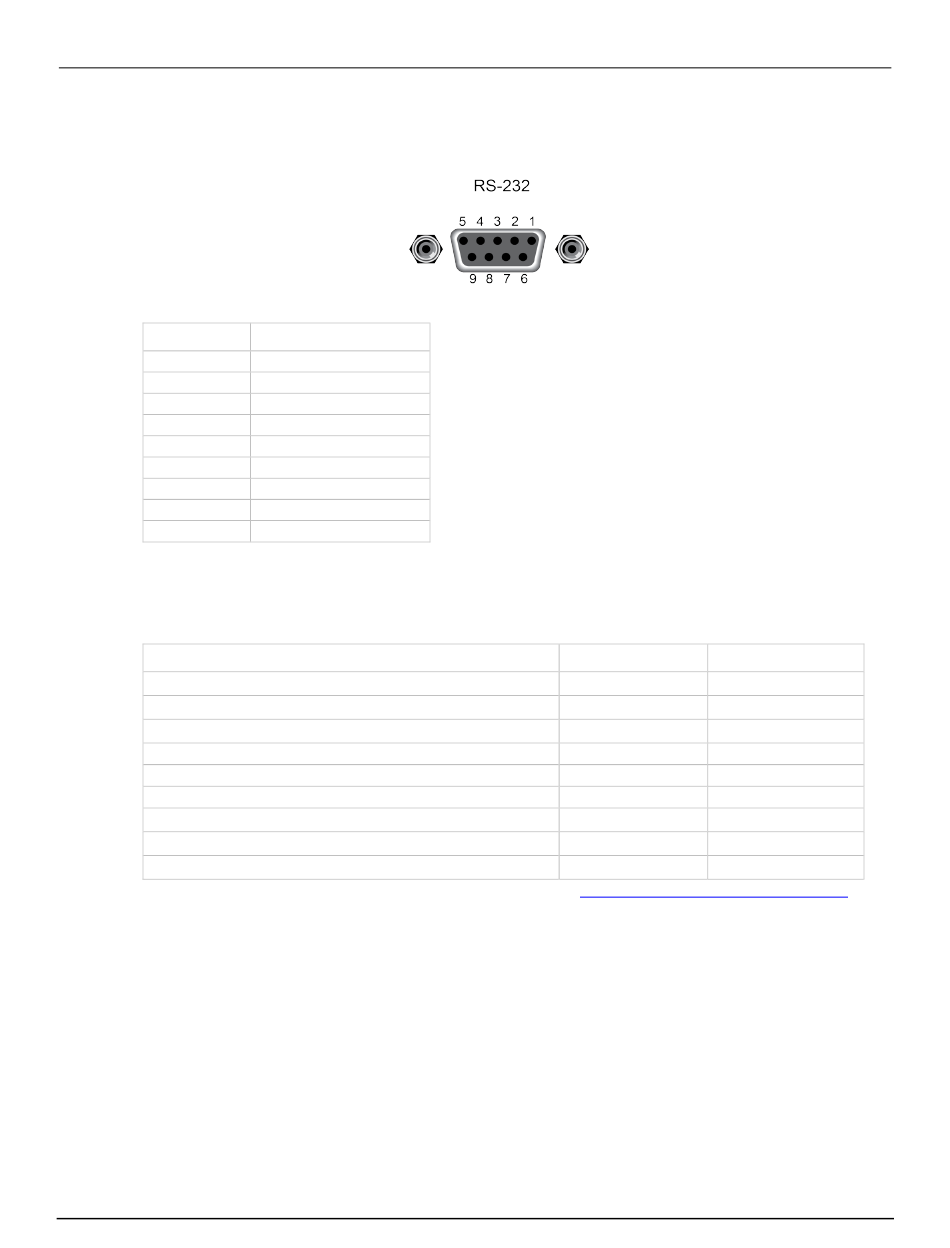

Abbildung 24: RS-232-Schnittstellenanschluss
Beschreibung
Nicht verwendet
TXD, Datenübertragung
RXD, Dateneingang
Nicht verwendet
GND, Signalerdung
Nicht verwendet
RTS, Sendeanforderung
CTS, Sendebereitschaft
Nicht verwendet
DB-9-Pin-Nummer
DB-25-Pin-Nummer
1
8
2
3
3
2
4
20
5
7
6
6
7
4
8
5
9
22
Flusssteuerung und Signal-Handshaking
