Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Vorbereiten des Geräts für den Einbaurahmen
So entfernen Sie den Griff, die Montagelaschen und die hinteren Füße:
1. Ziehen Sie den Griff (1) vorsichtig von den Seiten des Gerätegehäuses weg und schwenken Sie
ihn nach oben oder unten, bis die Ausrichtungspfeile an den Griffen mit den Ausrichtungspfeilen
an den beiden Montagelaschen übereinstimmen, wie in der folgenden Abbildung dargestellt.
2. Ziehen nach dem Ausrichten der Pfeile (2) die Enden des Griffs (1) vom Gehäuse weg.
3. Entfernen Sie die Schrauben, mit denen die beiden Montagelaschen (3) befestigt sind.
4. Ziehen Sie die Laschen nach unten heraus.
5. Ziehen Sie die beiden Gummifüße von der Unterseite des Geräts heraus und entfernen Sie die
beiden Schrauben (4). Die folgende Abbildung zeigt die Positionen.
Bewahren Sie den Griff, die Gummifüße und die Hardware zur späteren Verwendung auf.
2601B-PULSE-900-05 Rev. A August 2021

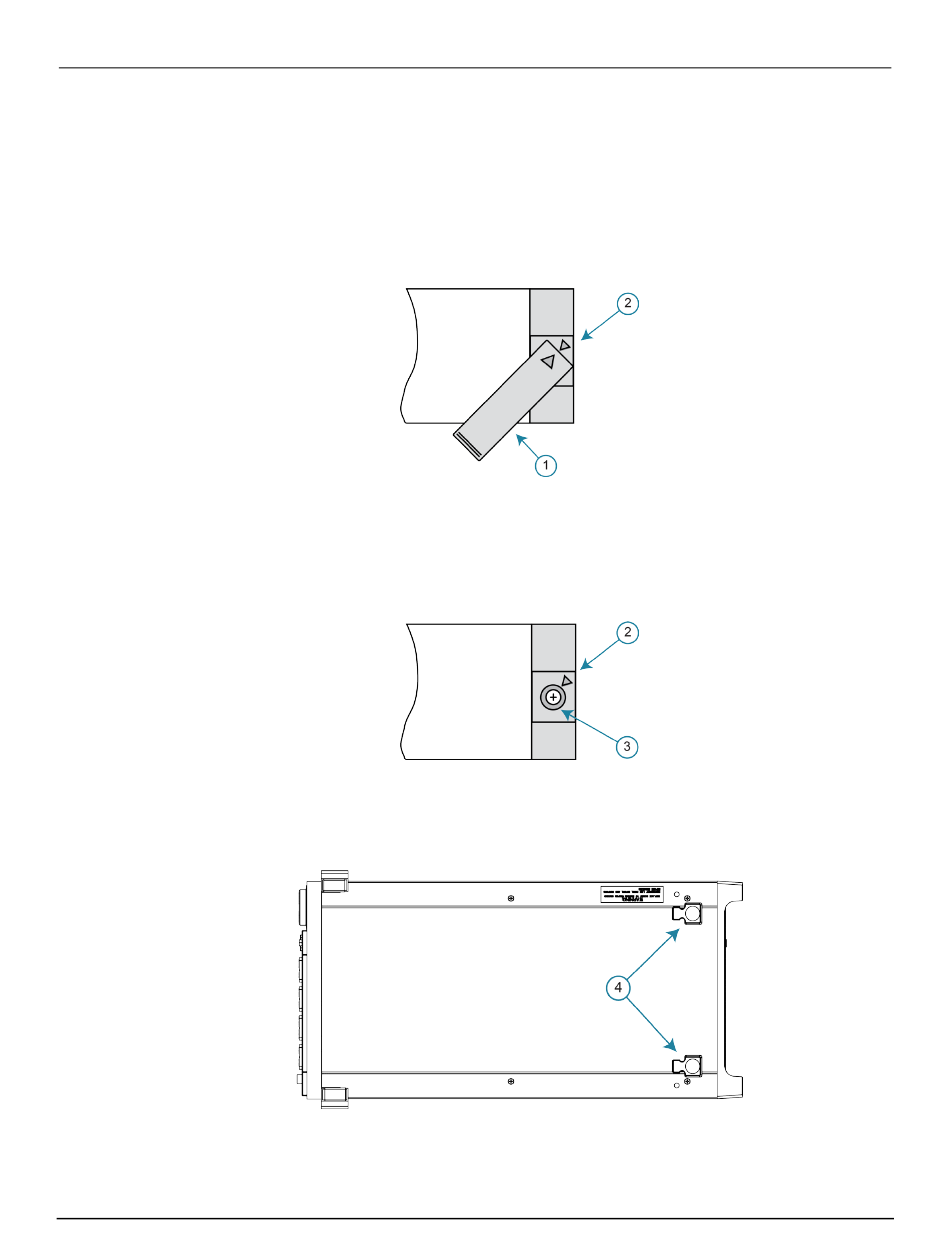

Abbildung 6: Entfernung des Griffs des Gestelleinbausatzes
Abbildung 7: Entfernen der Montagelaschen
Abbildung 8: Entfernen der Gummifüße
Abschnitt 2: Installation
2-5
