Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch
Funktionsblockschaltbild des Impulsgebers
Die folgende Abbildung zeigt ein vereinfachtes Blockschaltbild, in dem die Funktion der
Impulsgeberschaltung dargestellt ist.
Aktivieren und Deaktivieren des Impulsgebers
Um den Impulsgeber des 2601B-PULSE nutzen zu können, müssen Sie ihn aktivieren.
Senden Sie zum Aktivieren des Impulsgebers den Befehl:
smua.pulser.enable = smua.ENABLE
Senden Sie zum Deaktivieren des Impulsgebers den Befehl:
smua.pulser.enable = smua.DISABLE
Sie können den Impulsgeber auch deaktivieren, indem Sie das Gerät über das vordere Bedienfeld
oder einen Fernsteuerungsbefehl zurücksetzen.
2601B-PULSE-900-05 Rev. A August 2021

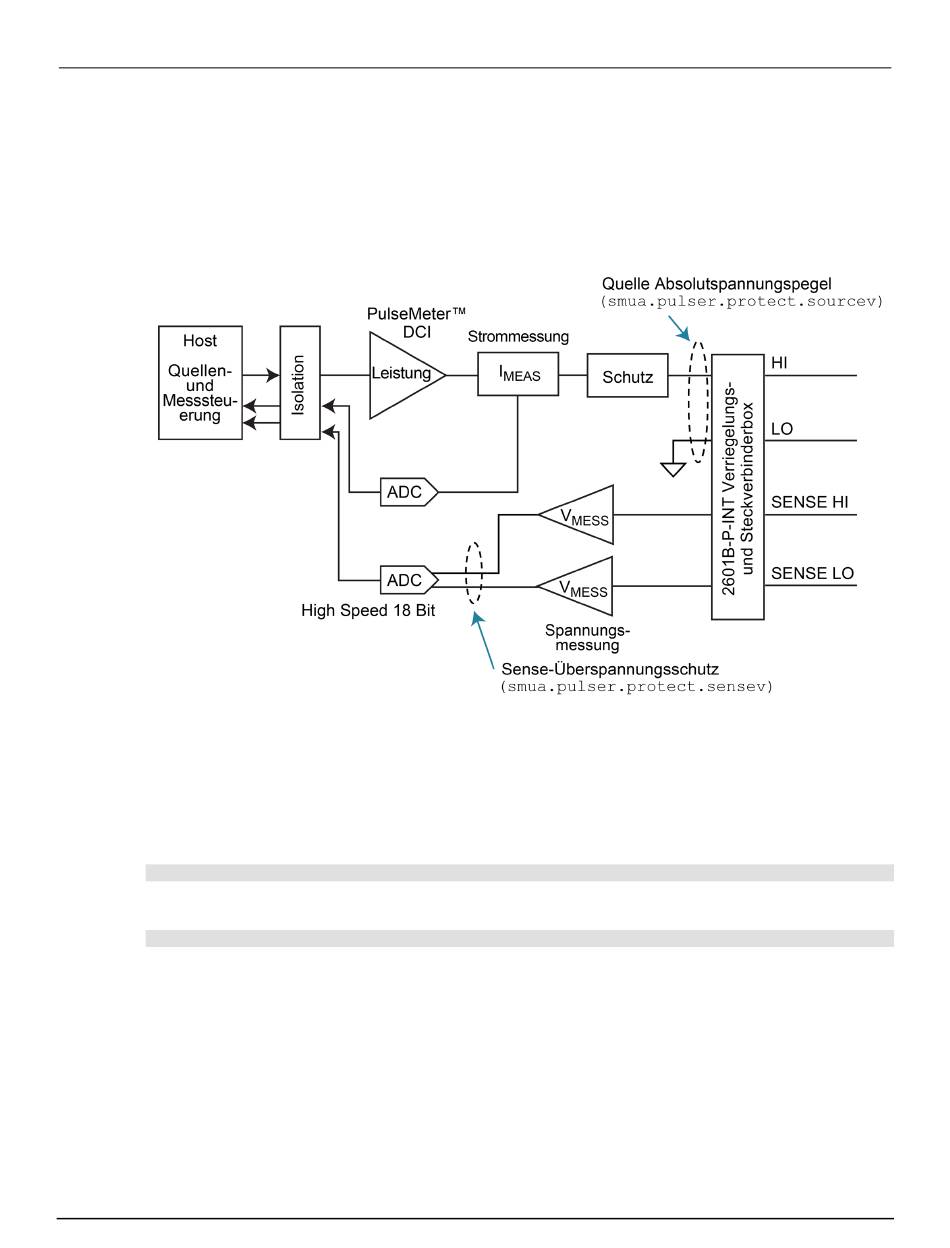

Abbildung 52: Funktionsblockschaltbild der Impulsgeberschaltung
Abschnitt 4: Betrieb
4-29
