Rückseite

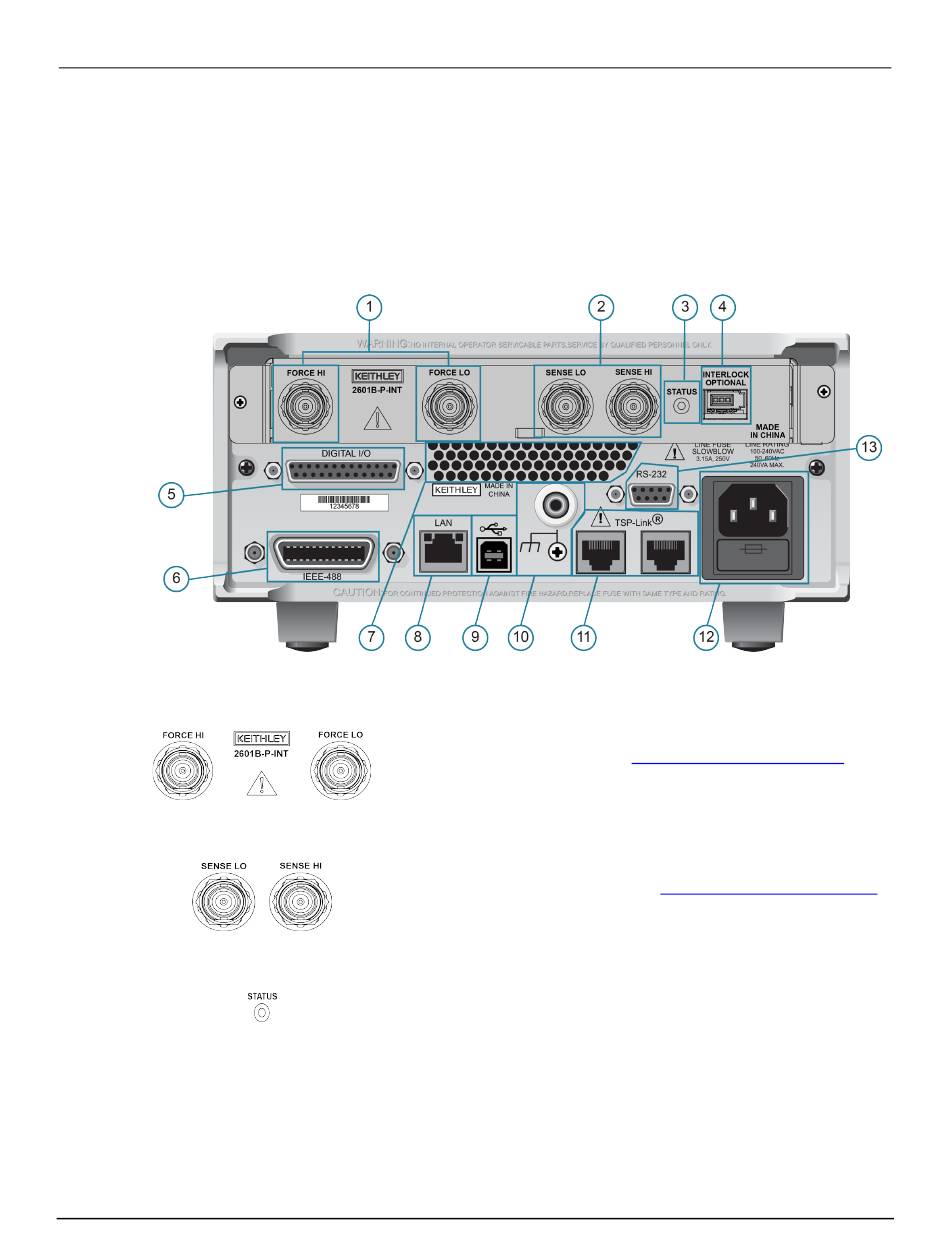

Die Rückseite des 2601B-PULSE mit installierter 2601B-P-INT ist unten abgebildet. Die Beschreibungen
der Komponenten auf der Rückseite folgen der Abbildung.
1. FORCE-HI- und FORCE-LOW-Anschlüsse
2. SENSE-LO- und SENSE-HI-Anschlüsse
3. Statusanzeige
2601B-PULSE-900-05 Rev. A August 2021
Abbildung 29: Rückseite
Diese Anschlüsse ermöglichen Verbindungen für FORCE HI und FORCE LO.
Weitere Informationen finden Sie unter
Seite 4-9).
Diese Anschlüsse ermöglichen Verbindungen für SENSE LO und SENSE
HI. Weitere Informationen finden Sie unter
(auf Seite 4-9).
Diese LED zeigt den Status der Verriegelung an. Wenn die Verriegelung
nicht aktiviert ist, ist die Anzeige ausgeschaltet. Wenn die Verriegelung
aktiviert ist, ist die Anzeige eingeschaltet.
Abschnitt 3: Gerätebeschreibung
FORCE- und SENSE-Anschlüsse
FORCE- und SENSE-Anschlüsse
(auf
3-5
