Bedienelemente, Anzeigen und Stecker
Die Bedienelemente, Anzeigen und der USB-Anschluss des 2601B-PULSE befinden sich auf dem
vorderen Bedienfeld
auf der Rückseite

Vorderes Bedienfeld

Das vordere Bedienfeld des 2601B-PULSE ist unten abgebildet. Die Beschreibungen der
Bedienelemente, Anzeigen und des USB-Anschlusses am vorderen Bedienfeld folgen der Abbildung.
1. Netzschalter, Anzeige und Konfigurationstasten
(auf Seite 3-1). Verbindungen zum 2601B-PULSE erfolgen über die Anschlüsse
(auf Seite 3-5).

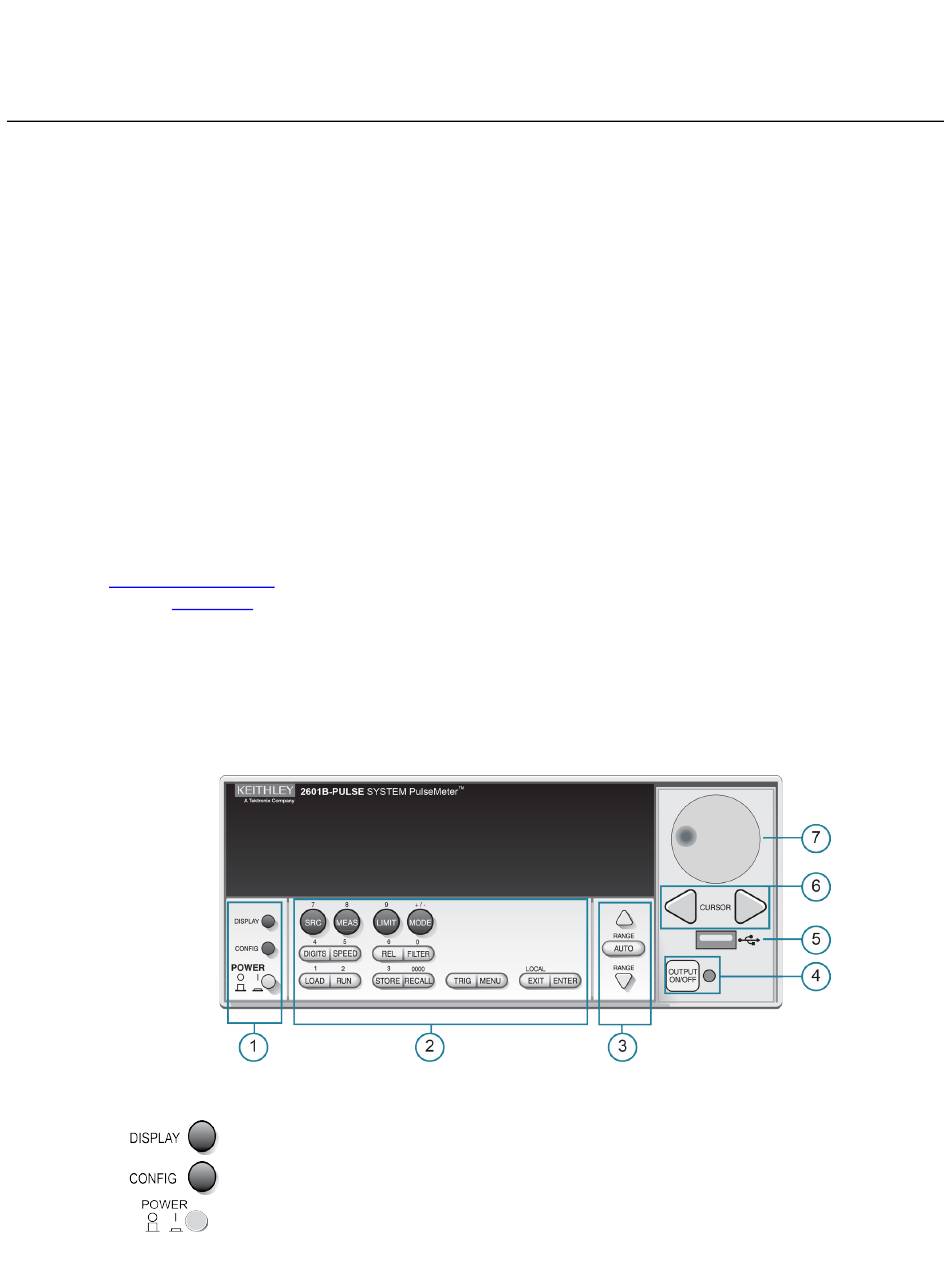

Abbildung 28: Bedienelemente am vorderen Bedienfeld des 2601B-PULSE
Umschalten zwischen der Quellenmess- oder Impulsgeberanzeige und der Anzeige der
Benutzermeldungen.
Konfigurieren einer Funktion oder eines Betriebs.
Netzschalter. Wenn er hineingedrückt ist, ist das 2601B-PULSE eingeschaltet (I). Wenn
er herausgedrückt ist, ist es ausgeschaltet (O).
