Abschnitt 2: Installation
Verriegelungsanschlüsse mit externer Quelle
Verwenden Sie eine externe +5-V-Stromversorgung mit ±5 % Toleranz. Für den Betrieb der 2601B-P-INT-
Verriegelung sind circa 125 mA erforderlich.
Verwenden Sie ein zweiadriges Niederspannungskabel, um die +5-V-Quelle an den
Niederspannungsfernschalter anzuschließen. Empfohlen wird ein Kabel mit 22 AWG (maximal 20
AWG) mit einem Außendurchmesser von 1,2 mm bis 1,6 mm.
Verkabelung des Verriegelung-Gegenanschlusses
Verwenden Sie für den Verriegelungsanschluss an die 2601B-P-INT den Sicherheitsverriegelung-
Gegenanschluss CS-1616-3 von Keithley Instruments, der mit dem 2601B-PULSE geliefert wird. Das
Anschlusskabel ist nicht im Lieferumfang enthalten. Bei Verwendung des Verriegelung-
Gegenanschlusses CS-1616-3 mit einem Keithley-Gerät gelten folgende Empfehlungen für die
Auswahl des Anschlusskabels:
•
Kupferlegierung
•
7 bis 19 blanke und verzinnte Litzen
•
0,25 mm
•
Flexibles Vinyl, halbelastisches Vinyl, Polyethylen, vernetztes Polyethylen oder PTFE
Um einen ordnungsgemäßen Betrieb der Verriegelung zu gewährleisten, muss der kombinierte
Widerstand des externen Verriegelungsschalters und der Anschlusskabel bei geschlossenem
Schalter weniger als 10 Ω betragen.
2-46
Modell 2601B-PULSE System-SourceMeter®-Gerät Benutzerhandbuch

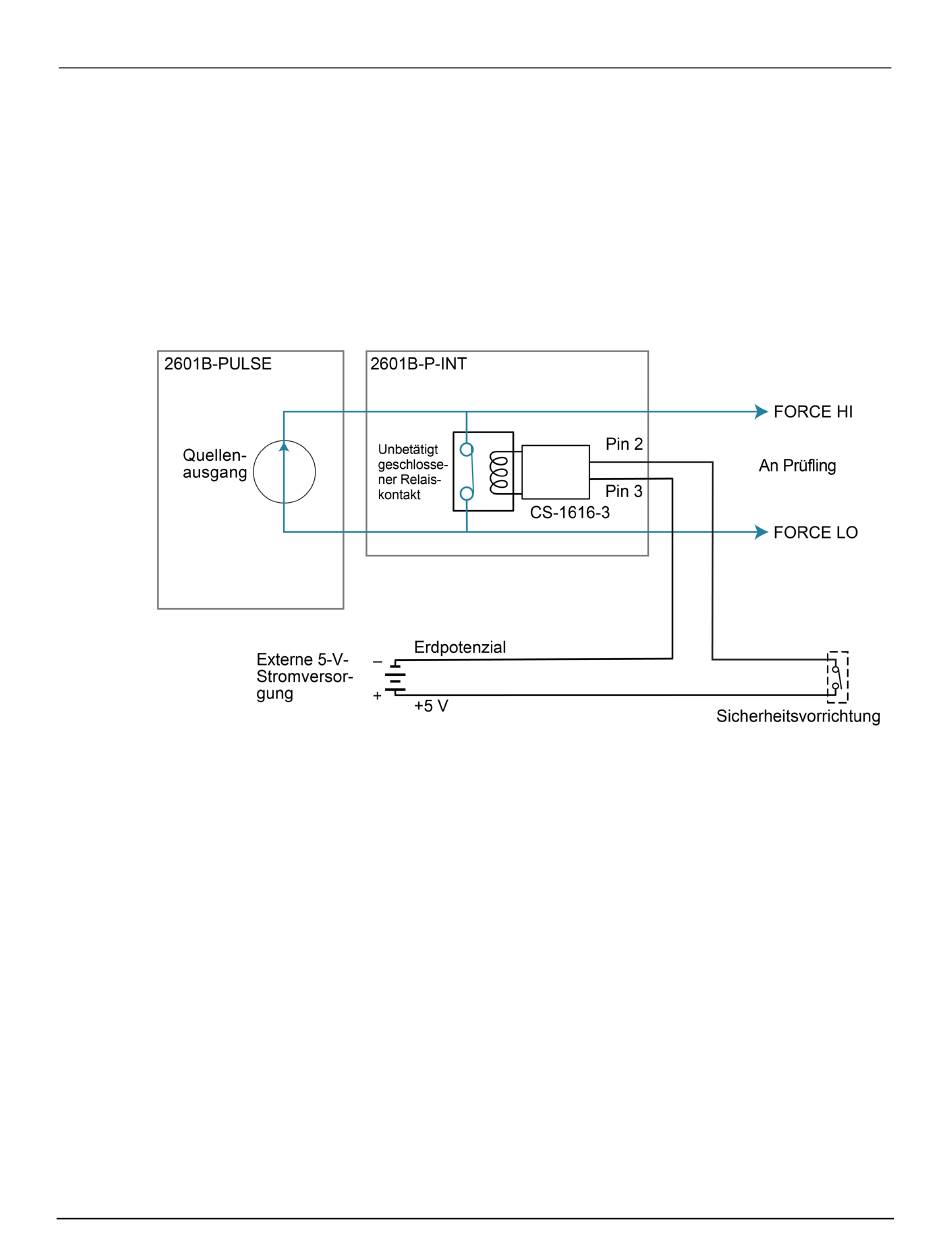

Abbildung 26: Verriegelungsanschlüsse mit externer Quelle
bis 0,50 mm
, 20 AWG bis 24 AWG
2
2
2601B-PULSE-900-05 Rev. A August 2021
