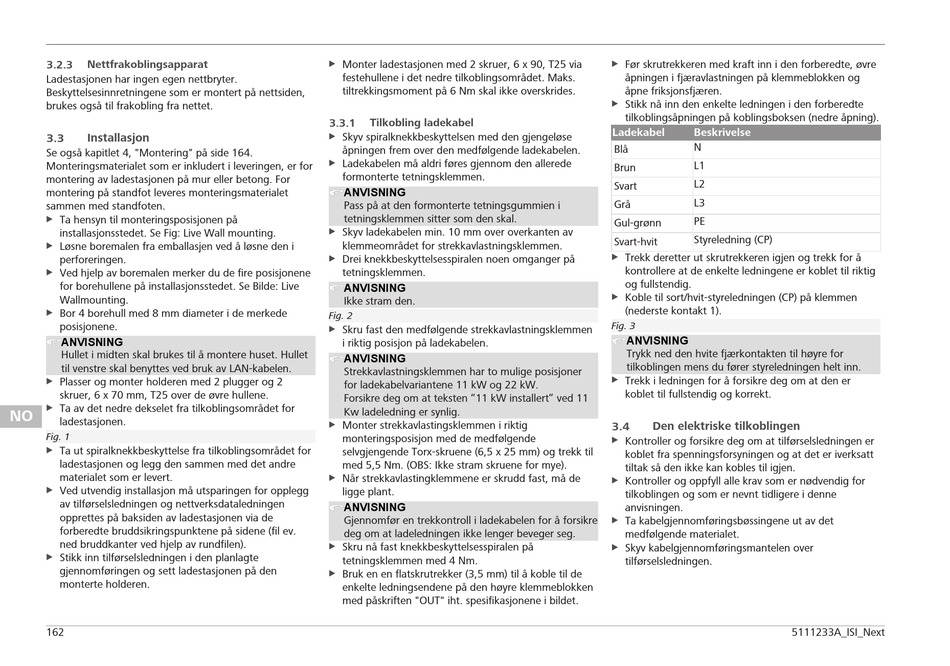

3.2.3 Nettfrakoblingsapparat
Ladestasjonen har ingen egen nettbryter.
Beskyttelsesinnretningene som er montert på nettsiden,
brukes også til frakobling fra nettet.
3.3 Installasjon
Se også kapitlet 4, "Montering" på side 164.
Monteringsmaterialet som er inkludert i leveringen, er for
montering av ladestasjonen på mur eller betong. For
montering på standfot leveres monteringsmaterialet
sammen med standfoten.
u Ta hensyn til monteringsposisjonen på
installasjonsstedet. Se Fig: Live Wall mounting.
u Løsne boremalen fra emballasjen ved å løsne den i
perforeringen.
Ved hjelp av boremalen merker du de fire posisjonene
u
for borehullene på installasjonsstedet. Se Bilde: Live
Wallmounting.
u Bor 4 borehull med 8 mm diameter i de merkede
posisjonene.
ANVISNING
Hullet i midten skal brukes til å montere huset. Hullet
til venstre skal benyttes ved bruk av LAN-kabelen.
u Plasser og monter holderen med 2 plugger og 2
skruer, 6 x 70 mm, T25 over de øvre hullene.
u Ta av det nedre dekselet fra tilkoblingsområdet for
NO
ladestasjonen.
Fig. 1
Ta ut spiralknekkbeskyttelse fra tilkoblingsområdet for
u
ladestasjonen og legg den sammen med det andre
materialet som er levert.
Ved utvendig installasjon må utsparingen for opplegg
u
av tilførselsledningen og nettverksdataledningen
opprettes på baksiden av ladestasjonen via de
forberedte bruddsikringspunktene på sidene (fil ev.
ned bruddkanter ved hjelp av rundfilen).
u Stikk inn tilførselsledningen i den planlagte
gjennomføringen og sett ladestasjonen på den
monterte holderen.
162
u Monter ladestasjonen med 2 skruer, 6 x 90, T25 via
festehullene i det nedre tilkoblingsområdet. Maks.
tiltrekkingsmoment på 6 Nm skal ikke overskrides.
3.3.1 Tilkobling ladekabel
Skyv spiralknekkbeskyttelsen med den gjengeløse
u
åpningen frem over den medfølgende ladekabelen.
u Ladekabelen må aldri føres gjennom den allerede
formonterte tetningsklemmen.
ANVISNING
Pass på at den formonterte tetningsgummien i
tetningsklemmen sitter som den skal.
u Skyv ladekabelen min. 10 mm over overkanten av
klemmeområdet for strekkavlastningsklemmen.
Drei knekkbeskyttelsesspiralen noen omganger på
u
tetningsklemmen.
ANVISNING
Ikke stram den.
Fig. 2
Skru fast den medfølgende strekkavlastningsklemmen
u
i riktig posisjon på ladekabelen.
ANVISNING
Strekkavlastningsklemmen har to mulige posisjoner
for ladekabelvariantene 11 kW og 22 kW.
Forsikre deg om at teksten "11 kW installert" ved 11
Kw ladeledning er synlig.
u Monter strekkavlastingsklemmen i riktig
monteringsposisjon med de medfølgende
selvgjengende Torx-skruene (6,5 x 25 mm) og trekk til
med 5,5 Nm. (OBS: Ikke stram skruene for mye).
u Når strekkavlastingklemmene er skrudd fast, må de
ligge plant.
ANVISNING
Gjennomfør en trekkontroll i ladekabelen for å forsikre
deg om at ladeledningen ikke lenger beveger seg.
u Skru nå fast knekkbeskyttelsesspiralen på
tetningsklemmen med 4 Nm.
Bruk en en flatskrutrekker (3,5 mm) til å koble til de
u
enkelte ledningsendene på den høyre klemmeblokken
med påskriften "OUT" iht. spesifikasjonene i bildet.
u Før skrutrekkeren med kraft inn i den forberedte, øvre
åpningen i fjæravlastningen på klemmeblokken og
åpne friksjonsfjæren.
u Stikk nå inn den enkelte ledningen i den forberedte
tilkoblingsåpningen på koblingsboksen (nedre åpning).
Ladekabel Beskrivelse
N
Blå
L1
Brun
L2
Svart
L3
Grå
PE
Gul-grønn
Styreledning (CP)
Svart-hvit
u Trekk deretter ut skrutrekkeren igjen og trekk for å
kontrollere at de enkelte ledningene er koblet til riktig
og fullstendig.
u Koble til sort/hvit-styreledningen (CP) på klemmen
(nederste kontakt 1).
Fig. 3
ANVISNING
Trykk ned den hvite fjærkontakten til høyre for
tilkoblingen mens du fører styreledningen helt inn.
u Trekk i ledningen for å forsikre deg om at den er
koblet til fullstendig og korrekt.

Den elektriske tilkoblingen

3.4
Kontroller og forsikre deg om at tilførselsledningen er
u
koblet fra spenningsforsyningen og at det er iverksatt
tiltak så den ikke kan kobles til igjen.
Kontroller og oppfyll alle krav som er nødvendig for
u
tilkoblingen og som er nevnt tidligere i denne
anvisningen.
u Ta kabelgjennomføringsbøssingene ut av det
medfølgende materialet.
Skyv kabelgjennomføringsmantelen over
u
tilførselsledningen.
