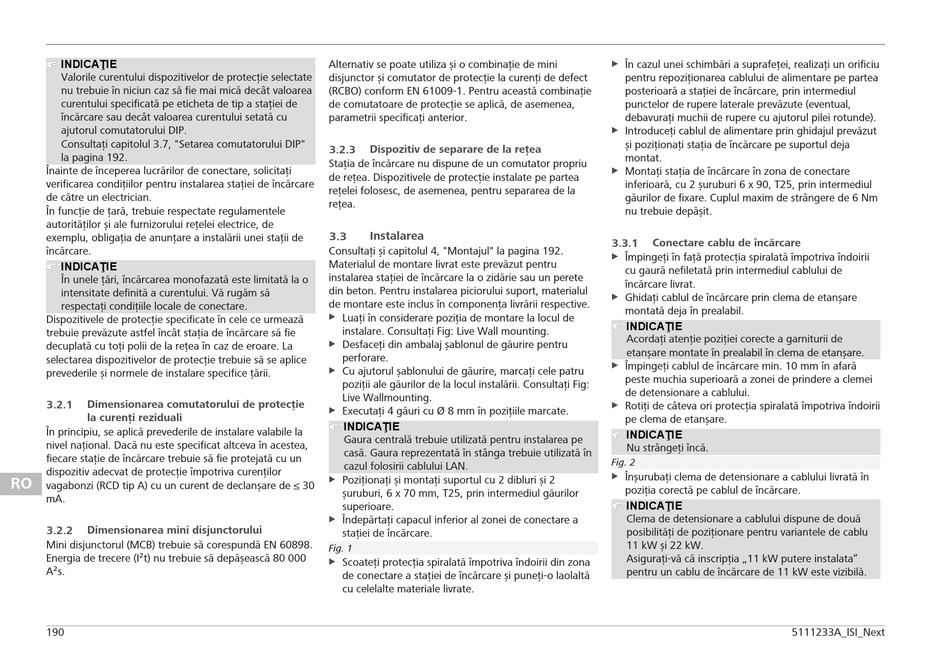

INDICAŢIE
Valorile curentului dispozitivelor de protecție selectate
nu trebuie în niciun caz să fie mai mică decât valoarea
curentului specificată pe eticheta de tip a stației de
încărcare sau decât valoarea curentului setată cu
ajutorul comutatorului DIP.
Consultați capitolul 3.7, "Setarea comutatorului DIP"
la pagina 192.
Înainte de începerea lucrărilor de conectare, solicitați
verificarea condițiilor pentru instalarea stației de încărcare
de către un electrician.
În funcție de țară, trebuie respectate regulamentele
autorităților și ale furnizorului rețelei electrice, de
exemplu, obligația de anunțare a instalării unei stații de
încărcare.
INDICAŢIE
În unele țări, încărcarea monofazată este limitată la o
intensitate definită a curentului. Vă rugăm să
respectați condițiile locale de conectare.
Dispozitivele de protecție specificate în cele ce urmează
trebuie prevăzute astfel încât stația de încărcare să fie
decuplată cu toți polii de la rețea în caz de eroare. La
selectarea dispozitivelor de protecție trebuie să se aplice
prevederile și normele de instalare specifice țării.
3.2.1 Dimensionarea comutatorului de protecție
la curenți reziduali
În principiu, se aplică prevederile de instalare valabile la
nivel național. Dacă nu este specificat altceva în acestea,
fiecare stație de încărcare trebuie să fie protejată cu un
dispozitiv adecvat de protecție împotriva curenților
RO
vagabonzi (RCD tip A) cu un curent de declanșare de ≤ 30
mA.
3.2.2 Dimensionarea mini disjunctorului
Mini disjunctorul (MCB) trebuie să corespundă EN 60898.
Energia de trecere (I²t) nu trebuie să depășească 80 000
A²s.
190
Alternativ se poate utiliza și o combinație de mini
disjunctor și comutator de protecție la curenți de defect
(RCBO) conform EN 61009-1. Pentru această combinație
de comutatoare de protecție se aplică, de asemenea,
parametrii specificați anterior.
3.2.3 Dispozitiv de separare de la rețea
Stația de încărcare nu dispune de un comutator propriu
de rețea. Dispozitivele de protecție instalate pe partea
rețelei folosesc, de asemenea, pentru separarea de la
rețea.
3.3 Instalarea
Consultați și capitolul 4, "Montajul" la pagina 192.
Materialul de montare livrat este prevăzut pentru
instalarea stației de încărcare la o zidărie sau un perete
din beton. Pentru instalarea piciorului suport, materialul
de montare este inclus în componența livrării respective.
u Luați în considerare poziția de montare la locul de
instalare. Consultați Fig: Live Wall mounting.
u Desfaceți din ambalaj șablonul de găurire pentru
perforare.
u Cu ajutorul șablonului de găurire, marcați cele patru
poziții ale găurilor de la locul instalării. Consultați Fig:
Live Wallmounting.
u Executați 4 găuri cu Ø 8 mm în pozițiile marcate.
INDICAŢIE
Gaura centrală trebuie utilizată pentru instalarea pe
casă. Gaura reprezentată în stânga trebuie utilizată în
cazul folosirii cablului LAN.
Poziționați și montați suportul cu 2 dibluri și 2
u
șuruburi, 6 x 70 mm, T25, prin intermediul găurilor
superioare.
Îndepărtați capacul inferior al zonei de conectare a
u
stației de încărcare.
Fig. 1
u Scoateți protecția spiralată împotriva îndoirii din zona
de conectare a stației de încărcare și puneți-o laolaltă
cu celelalte materiale livrate.
u În cazul unei schimbări a suprafeței, realizați un orificiu
pentru repoziționarea cablului de alimentare pe partea
posterioară a stației de încărcare, prin intermediul
punctelor de rupere laterale prevăzute (eventual,
debavurați muchii de rupere cu ajutorul pilei rotunde).
Introduceți cablul de alimentare prin ghidajul prevăzut
u
și poziționați stația de încărcare pe suportul deja
montat.
u Montați stația de încărcare în zona de conectare
inferioară, cu 2 șuruburi 6 x 90, T25, prin intermediul
găurilor de fixare. Cuplul maxim de strângere de 6 Nm
nu trebuie depășit.
Conectare cablu de încărcare
3.3.1
u Împingeți în față protecția spiralată împotriva îndoirii
cu gaură nefiletată prin intermediul cablului de
încărcare livrat.
u Ghidați cablul de încărcare prin clema de etanșare
montată deja în prealabil.
INDICAŢIE
Acordați atenție poziției corecte a garniturii de
etanșare montate în prealabil în clema de etanșare.
Împingeți cablul de încărcare min. 10 mm în afară
u
peste muchia superioară a zonei de prindere a clemei
de detensionare a cablului.
Rotiți de câteva ori protecția spiralată împotriva îndoirii
u
pe clema de etanșare.
INDICAŢIE
Nu strângeți încă.
Fig. 2
Înșurubați clema de detensionare a cablului livrată în
u
poziția corectă pe cablul de încărcare.
INDICAŢIE
Clema de detensionare a cablului dispune de două
posibilități de poziționare pentru variantele de cablu
11 kW și 22 kW.
Asigurați-vă că inscripția „11 kW putere instalata"
pentru un cablu de încărcare de 11 kW este vizibilă.
