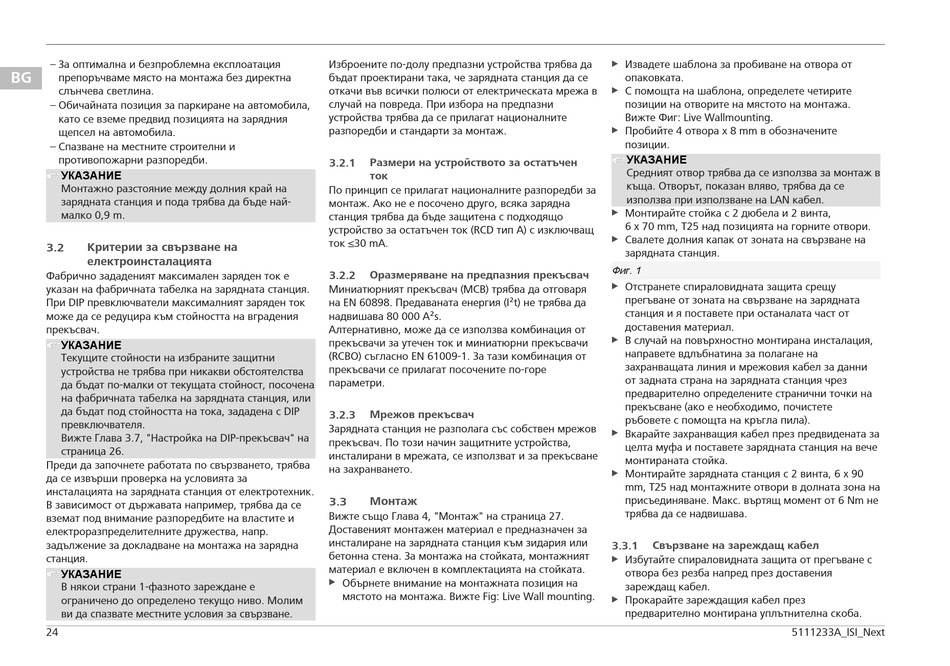

– За оптимална и безпроблемна експлоатация
BG
препоръчваме място на монтажа без директна
слънчева светлина.
– Обичайната позиция за паркиране на автомобила,
като се вземе предвид позицията на зарядния
щепсел на автомобила.
– Спазване на местните строителни и
противопожарни разпоредби.
УКАЗАНИЕ
Монтажно разстояние между долния край на
зарядната станция и пода трябва да бъде най-
малко 0,9 m.
Критерии за свързване на
3.2
електроинсталацията
Фабрично зададеният максимален заряден ток е
указан на фабричната табелка на зарядната станция.
При DIP превключватели максималният заряден ток
може да се редуцира към стойността на вградения
прекъсвач.
УКАЗАНИЕ
Текущите стойности на избраните защитни
устройства не трябва при никакви обстоятелства
да бъдат по-малки от текущата стойност, посочена
на фабричната табелка на зарядната станция, или
да бъдат под стойността на тока, зададена с DIP
превключвателя.
Вижте Глава 3.7, "Настройка на DIP-прекъсвач" на
страница 26.
Преди да започнете работата по свързването, трябва
да се извърши проверка на условията за
инсталацията на зарядната станция от електротехник.
В зависимост от държавата например, трябва да се
вземат под внимание разпоредбите на властите и
електроразпределителните дружества, напр.
задължение за докладване на монтажа на зарядна
станция.
УКАЗАНИЕ
В някои страни 1-фазното зареждане е
ограничено до определено текущо ниво. Молим
ви да спазвате местните условия за свързване.
24
Изброените по-долу предпазни устройства трябва да
бъдат проектирани така, че зарядната станция да се
откачи във всички полюси от електрическата мрежа в
случай на повреда. При избора на предпазни
устройства трябва да се прилагат националните
разпоредби и стандарти за монтаж.
3.2.1 Размери на устройството за остатъчен
ток
По принцип се прилагат националните разпоредби за
монтаж. Ако не е посочено друго, всяка зарядна
станция трябва да бъде защитена с подходящо
устройство за остатъчен ток (RCD тип A) с изключващ
ток ≤30 mA.
Оразмеряване на предпазния прекъсвач
3.2.2
Миниатюрният прекъсвач (MCB) трябва да отговаря
на EN 60898. Предаваната енергия (I²t) не трябва да
надвишава 80 000 A²s.
Алтернативно, може да се използва комбинация от
прекъсвачи за утечен ток и миниатюрни прекъсвачи
(RCBO) съгласно EN 61009-1. За тази комбинация от
прекъсвачи се прилагат посочените по-горе
параметри.
3.2.3 Мрежов прекъсвач
Зарядната станция не разполага със собствен мрежов
прекъсвач. По този начин защитните устройства,
инсталирани в мрежата, се използват и за прекъсване
на захранването.
Монтаж
3.3
Вижте също Глава 4, "Монтаж" на страница 27.
Доставеният монтажен материал е предназначен за
инсталиране на зарядната станция към зидария или
бетонна стена. За монтажа на стойката, монтажният
материал е включен в комплектацията на стойката.
u Обърнете внимание на монтажната позиция на
мястото на монтажа. Вижте Fig: Live Wall mounting.
u Извадете шаблона за пробиване на отвора от
опаковката.
С помощта на шаблона, определете четирите
u
позиции на отворите на мястото на монтажа.
Вижте Фиг: Live Wallmounting.
Пробийте 4 отвора x 8 mm в обозначените
u
позиции.
УКАЗАНИЕ
Средният отвор трябва да се използва за монтаж в
къща. Отворът, показан вляво, трябва да се
използва при използване на LAN кабел.
Монтирайте стойка с 2 дюбела и 2 винта,
u
6 x 70 mm, T25 над позицията на горните отвори.
u Свалете долния капак от зоната на свързване на
зарядната станция.
Фиг. 1
Отстранете спираловидната защита срещу
u
прегъване от зоната на свързване на зарядната
станция и я поставете при останалата част от
доставения материал.
u В случай на повърхностно монтирана инсталация,
направете вдлъбнатина за полагане на
захранващата линия и мрежовия кабел за данни
от задната страна на зарядната станция чрез
предварително определените странични точки на
прекъсване (ако е необходимо, почистете
ръбовете с помощта на кръгла пила).
Вкарайте захранващия кабел през предвидената за
u
целта муфа и поставете зарядната станция на вече
монтираната стойка.
Монтирайте зарядната станция с 2 винта, 6 x 90
u
mm, T25 над монтажните отвори в долната зона на
присъединяване. Макс. въртящ момент от 6 Nm не
трябва да се надвишава.
3.3.1 Свързване на зареждащ кабел
Избутайте спираловидната защита от прегъване с
u
отвора без резба напред през доставения
зареждащ кабел.
Прокарайте зареждащия кабел през
u
предварително монтирана уплътнителна скоба.
